深度图与点云去噪实战：双边滤波+统计/半径滤波原理与Open3D全实现

前言

在3D计算机视觉领域，深度相机（RealSense、Kinect、LiDAR）采集的深度图/点云数据不可避免会引入噪声——比如椒盐噪声、孤立点、稀疏噪点簇、高斯噪声等。这些噪声会直接影响后续的3D重建、点云配准、目标分割等任务的精度，因此针对性去噪是3D数据预处理的核心步骤。
本文将从实际应用出发，先详细讲解点云去噪中经典的统计滤波和半径滤波（结合你提供的Open3D工业级代码逐行解析），再深入剖析深度图去噪的核心算法双边滤波（原理+实现+调优），最后实现深度图双边滤波+点云统计/半径滤波的全流程去噪方案，兼顾边缘保留和平滑去噪，适配大部分工业级场景。

@
目录

• 前言

• 前置知识与环境准备



  • 核心依赖

  • 噪声类型说明



• 第一部分：点云去噪基础——统计滤波&半径滤波



  • 1.1 统计滤波（Statistical Outlier Removal）



    • 核心原理

    • 核心用途

    • 关键参数



  • 1.2 半径滤波（Radius Outlier Removal）



    • 核心原理

    • 核心用途

    • 关键参数



  • 1.3 工业级点云去噪代码逐行解析（你的PLY代码）



    • 完整代码（带详细注释+优化说明）

    • 核心模块解析

    • 调优黄金原则





• 第二部分：深度图去噪核心——双边滤波（Bilateral Filter）



  • 2.1 为什么高斯滤波不适合深度图？

  • 2.2 双边滤波的核心原理



    • 双边滤波的数学公式



      • 1. 空域核（Spatial Kernel）

      • 2. 值域核（Range Kernel）



    • 双边滤波的核心特点



  • 2.3 双边滤波的核心用途

  • 2.4 双边滤波的实现（2D深度图+3D点云）



    • 2.4.1 实现1：2D深度图的双边滤波（OpenCV+NumPy）



      • 核心代码（深度图读取+双边滤波+可视化）

      • 关键参数调优

      • 效果说明



    • 2.4.2 实现2：3D点云的双边滤波（Open3D）



      • 核心代码（点云双边滤波+统计+半径滤波组合）

      • 点云双边滤波参数说明







• 第三部分：工业级全流程——深度图→点云的联合去噪



  • 3.1 核心原理：深度图转点云

  • 3.2 全流程完整代码（深度图双边滤波→转点云→点云去噪）

  • 关键注意事项



• 第四部分：各滤波算法对比与适用场景总结



  • 黄金组合策略



• 第五部分：常见问题与解决方案

• 总结


前置知识与环境准备

核心依赖

本文所有代码基于Python实现，需安装以下库：

1. pip install open3d numpy opencv-python matplotlib

复制代码

• open3d：3D点云处理核心库，提供滤波、可视化、格式转换等功能；

• numpy：数值计算基础，处理深度图/点云的数组数据；

• opencv-python：2D深度图的双边滤波、图像读写；

• matplotlib：深度图滤波效果可视化。


噪声类型说明

深度图/点云的常见噪声及对应解决方案：

• 孤立点/椒盐噪声：单个离散的噪点，无邻域点，用统计滤波剔除；

• 稀疏噪点簇：几个噪点聚集在一起，统计滤波无法识别，用半径滤波剔除；

• 高斯噪声/均匀噪声：深度图上的平滑噪声，会模糊但不破坏边缘，用双边滤波平滑，且保留物体轮廓；

• 密集小噪点团：少量噪点紧密聚集，可选3D形态学开运算处理（牺牲少量细节）。


第一部分：点云去噪基础——统计滤波&半径滤波

核心是统计滤波+半径滤波的组合，还做了超大点数优化、低版本Open3D兼容、无效点剔除等实用设计。这部分先讲两个滤波的核心原理，再逐行解析代码，让你知其然更知其所以然。
1.1 统计滤波（Statistical Outlier Removal）

核心原理

统计滤波的核心思想是基于邻域点的距离统计特性剔除异常点，假设点云的正常点在空间中是连续分布的，噪点与邻域点的距离会远大于正常点。
具体步骤：

• 对每个点，计算其到k个最近邻点的欧式距离的平均值；

• 所有点的平均距离服从高斯分布，计算该分布的均值$\mu$和标准差$\sigma$；

• 剔除平均距离超过$\mu + std_ratio \times \sigma$的点（即距离远于正常范围的孤立点）。


核心用途

专门剔除单点椒盐噪声、离散孤立点，是点云去噪的第一步基础操作，几乎所有点云去噪流程都会先做统计滤波。
关键参数

• nb_neighbors：每个点的近邻数，一般取20~50（点数越多取越大）；

• std_ratio：标准差系数，一般取1.0~2.0（噪声越严重，系数越小，剔除越严格）。


1.2 半径滤波（Radius Outlier Removal）

核心原理

半径滤波是统计滤波的补充，解决统计滤波对“小噪点簇”无效的问题，核心是基于邻域点的数量剔除异常点。
具体步骤：

• 以每个点为球心，设置一个固定半径r，构建3D球形邻域；

• 统计球形邻域内的点数量，剔除数量少于min_nn的点；

• 即使几个噪点聚集，其邻域内的点数仍会远少于正常点，因此能被有效剔除。


核心用途

专门剔除稀疏小噪点簇（2~5个噪点聚集），与统计滤波组合形成“孤立点+小簇噪点”的全覆盖剔除，是点云去噪的黄金组合。
关键参数

• radius：球形邻域半径（单位：米），一般取0.03~0.1m（根据点云密度调整，密度越大半径越小）；

• min_nn：邻域内最小有效点数，一般取8~15（与radius匹配，半径越大，最小点数取越大）。


1.3 工业级点云去噪代码逐行解析（你的PLY代码）

你提供的代码做了很多工业级优化（低版本兼容、超大点数防内存溢出、可选形态学开运算），以下分模块解析核心逻辑，标注关键亮点和参数调优技巧。
完整代码（带详细注释+优化说明）

1. import open3d as o3d
2. import numpy as np
4. def ply_denoise(
5.     input_ply_path,  # 输入带噪PLY文件路径
6.     output_ply_path, # 输出去噪后PLY文件路径
7.     # 统计滤波参数：去3D孤立点
8.     stat_nb_neighbors=20,
9.     stat_std_ratio=2.0,
10.     # 半径滤波参数：去稀疏小噪点簇（单位：米）
11.     rad_radius=0.05,
12.     rad_min_nn=10,
13.     # 可选3D形态学开运算（类似2D腐蚀，处理密集小噪点团）
14.     use_morphology=False,
15.     morph_voxel_size=0.02,
16.     # 超大点数点云专属：轻量体素下采样（默认开启，降低计算量）
17.     use_down_sample=True,
18.     down_voxel_size=0.01
19. ):
20.     """
21.     PLY点云文件去噪：低版本Open3D兼容+超大点数点云优化
22.     核心：统计滤波+半径滤波，支持带颜色/无颜色PLY，保留点云原始信息
23.     调优原则：噪声越严重，stat_std_ratio越小、rad_radius越大、rad_min_nn越大
24.     """
25.     # 1. 读取PLY点云文件，校验有效性
26.     print(f"正在读取PLY文件：{input_ply_path}")
27.     pcd = o3d.io.read_point_cloud(input_ply_path)
28.     if not pcd.has_points():
29.         raise ValueError("读取PLY失败！文件损坏或非点云文件")
30.     original_point_num = len(pcd.points)
31.     print(f"原始点云点数：{original_point_num:,}")  # 千分位显示，提升可读性
33.     # 2. 核心预处理：无效点+重复点剔除【低版本Open3D兼容亮点】
34.     # remove_infinite=True 适配所有Open3D版本（旧版本无remove_inf）
35.     pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
36.     pcd = pcd.remove_duplicated_points()  # 剔除重复点，避免邻域统计误差
37.     preprocess_point_num = len(pcd.points)
38.     if original_point_num - preprocess_point_num > 0:
39.         print(f"预处理：剔除{original_point_num - preprocess_point_num:,}个无效/重复点")
41.     # 3. 超大点数优化：体素下采样【工业级亮点，防内存溢出】
42.     # 点数超100万开启，通过体素化降低点数，不影响整体结构
43.     if use_down_sample and preprocess_point_num > 1000000:
44.         pcd = pcd.voxel_down_sample(voxel_size=down_voxel_size)
45.         down_point_num = len(pcd.points)
46.         print(f"超大点数优化：体素下采样后点数{down_point_num:,}（体素大小{down_voxel_size}m）")
47.     else:
48.         down_point_num = preprocess_point_num
50.     # 4. 核心去噪：统计滤波+半径滤波【黄金组合，全覆盖离散噪点】
51.     # 4.1 统计滤波：去孤立点
52.     cl, ind = pcd.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
53.     pcd_denoised = pcd.select_by_index(ind)
54.     stat_remove = down_point_num - len(pcd_denoised.points)
55.     print(f"统计滤波：剔除{stat_remove:,}个孤立噪点")
57.     # 4.2 半径滤波：去稀疏小噪点簇（统计滤波的补充）
58.     cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
59.     pcd_denoised = pcd_denoised.select_by_index(ind)
60.     rad_remove = down_point_num - stat_remove - len(pcd_denoised.points)
61.     print(f"半径滤波：剔除{rad_remove:,}个稀疏噪点")
63.     # 5. 可选：3D形态学开运算【处理密集小噪点团，牺牲少量细节】
64.     # 原理：先腐蚀（剔除小簇噪点）后膨胀（恢复正常点云结构）
65.     if use_morphology:
66.         print(f"开启3D开运算（腐蚀+膨胀），体素大小{morph_voxel_size}m")
67.         pcd_down = pcd_denoised.voxel_down_sample(voxel_size=morph_voxel_size)  # 腐蚀
68.         pcd_down.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=morph_voxel_size*2, max_nn=30))  # 估计法向量，为膨胀做准备
69.         pcd_denoised = pcd_down.voxel_up_sample(voxel_size=morph_voxel_size/3)  # 膨胀
71.     # 6. 保存去噪后PLY文件，支持带颜色点云
72.     o3d.io.write_point_cloud(output_ply_path, pcd_denoised, write_ascii=True)  # write_ascii=True提升兼容性
73.     final_num = len(pcd_denoised.points)
74.     total_remove = original_point_num - final_num
75.     print(f"\n去噪完成！总剔除{total_remove:,}个噪点，剩余有效点数{final_num:,}")
76.     print(f"去噪后文件已保存：{output_ply_path}")
78.     # 7. 可视化：超大点数建议关闭（避免卡顿）
79.     o3d.visualization.draw_geometries([pcd_denoised], window_name="PLY去噪结果", width=800, height=600)
81.     return pcd_denoised
83. # 主函数：仅需修改输入输出路径，默认参数适配80%场景
84. if __name__ == "__main__":
85.     INPUT_PLY = "simulated_depth_scan.ply"  # 你的带噪PLY文件路径
86.     OUTPUT_PLY = "denoised_clean.ply"       # 去噪后保存路径
87.     ply_denoise(
88.         input_ply_path=INPUT_PLY,
89.         output_ply_path=OUTPUT_PLY,
90.         # 噪声严重时的调优示例
91.         # stat_nb_neighbors=25,  # 增加近邻数，统计更稳健
92.         # stat_std_ratio=1.5,    # 减小系数，剔除更严格
93.         # rad_radius=0.06,       # 增大半径，检测更多稀疏簇
94.         # rad_min_nn=12,         # 增加最小点数，剔除更严格
95.         # use_morphology=True,   # 有密集小噪点团时开启
96.         # morph_voxel_size=0.02
97.     )

复制代码

核心模块解析

• 无效点/重复点剔除：Open3D的remove_non_finite_points是核心，修复了低版本兼容问题（将remove_inf改为remove_infinite），重复点会导致邻域统计偏差，必须剔除；

• 超大点数体素下采样：针对500万+的点云，体素下采样能在不破坏整体结构的前提下降低点数，避免后续滤波的内存溢出和卡顿，是工业级代码的关键优化；

• 统计+半径滤波组合：先剔除孤立点，再剔除稀疏小簇，两者互补，覆盖了绝大多数离散噪点场景；

• 可选3D形态学开运算：原理是“腐蚀+膨胀”，适合处理密集小噪点团（比如10个左右噪点紧密聚集），但会损失少量细节，因此设为可选。


调优黄金原则

噪声越严重（比如深度相机距离目标过远、光照复杂），按以下方式调参：

• 统计滤波：stat_std_ratio调小（1.01.5）、`stat_nb_neighbors`调大（3050）；

• 半径滤波：rad_radius调大（0.060.1m）、`rad_min_nn`调大（1220）；

• 密集噪点团：开启use_morphology，morph_voxel_size取0.02~0.05m（根据点云密度调整）。


第二部分：深度图去噪核心——双边滤波（Bilateral Filter）

统计滤波和半径滤波是点云3D层面的去噪，适合剔除离散噪点，但无法处理深度图2D层面的高斯噪声/均匀噪声（这类噪声会让深度图整体粗糙，无明显离散点）。
而双边滤波是深度图去噪的经典算法，核心优势是边缘保留的平滑去噪——普通高斯滤波会模糊物体边缘，而双边滤波能在平滑噪声的同时，完整保留深度图的边缘轮廓（比如桌子和墙面的交界、物体的轮廓），这对后续的3D重建至关重要。
2.1 为什么高斯滤波不适合深度图？

在讲双边滤波前，先理解高斯滤波的局限性：
高斯滤波是空域唯一的滤波，其权重仅由像素的空间距离决定——距离越近，权重越大，参与滤波的贡献越高。
公式：$G_\sigma(x,y) = \frac{1}{2\pi\sigma2}e{-\frac{x2+y2}{2\sigma^2}}$
问题在于：深度图的边缘处，相邻像素的深度值差异极大（比如墙面深度1m，桌子深度0.5m），高斯滤波会将边缘两侧的像素混合，导致边缘模糊，而边缘是3D场景的核心结构信息，模糊后会严重影响后续的点云生成和3D重建。
2.2 双边滤波的核心原理

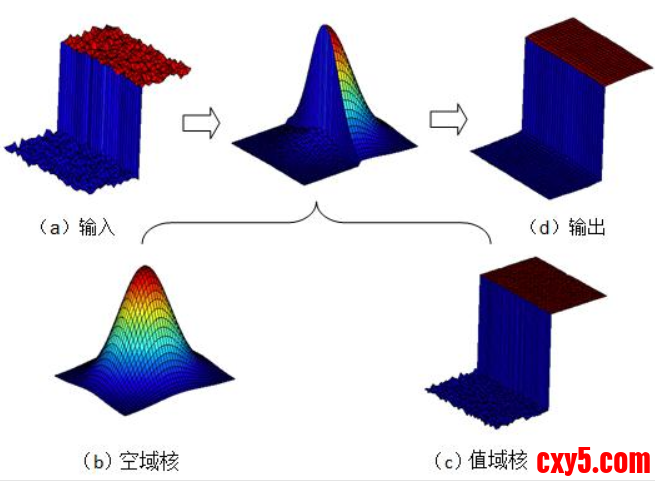

双边滤波的核心创新是：将空域核（Spatial Kernel）和值域核（Range Kernel）结合，滤波权重由空间距离和深度值相似性共同决定。
只有满足两个条件的像素，才会参与当前像素的滤波计算：

• 空间近：像素在当前像素的邻域内（空域核控制）；

• 深度值相似：像素的深度值与当前像素的深度值差异小（值域核控制）。


这样一来，边缘两侧的像素因深度值差异大，不会互相参与滤波，从而保留边缘；而同一区域内的像素因空间近且深度值相似，会被平滑滤波，从而去除噪声。
双边滤波的数学公式

对于深度图中的像素$p(x_p,y_p)$，其滤波后的深度值$I(p)$为：
$$I(p) = \frac{1}{W_p} \sum_{q \in N(p)} w(p,q) \cdot I(q)$$
其中：

• $N(p)$：像素$p$的邻域（比如3×3、5×5）；

• $W_p = \sum_{q \in N(p)} w(p,q)$：归一化权重，保证滤波后深度值范围不变；

• $w(p,q) = w_s(p,q) \cdot w_r(p,q)$：联合权重，由空域核和值域核相乘得到。


1. 空域核（Spatial Kernel）

与高斯滤波一致，控制空间距离的权重，$\sigma_s$为空域标准差：
$$w_s(p,q) = e{-\frac{|p-q|2}{2\sigma_s^2}}$$

• $|p-q|$：像素$p$和$q$的欧式距离；

• $\sigma_s$越大，参与滤波的空间范围越广，平滑效果越强。


2. 值域核（Range Kernel）

控制深度值相似性的权重，$\sigma_r$为值域标准差，$I(p)$、$I(q)$为像素$p$、$q$的深度值：
$$w_r(p,q) = e{-\frac{|I(p)-I(q)|2}{2\sigma_r^2}}$$

• $|I(p)-I(q)|$：像素$p$和$q$的深度值差异；

• $\sigma_r$越大，对深度值差异的容忍度越高，平滑效果越强，但边缘保留越弱；$\sigma_r$越小，边缘保留越严格，平滑效果越弱。


双边滤波的核心特点

• 边缘保留：最核心的优势，适合深度图、彩色图像等需要保留边缘的场景；

• 局部性：仅利用邻域像素进行滤波，计算速度快，非迭代；

• 非线性：因值域核的存在，双边滤波是非线性滤波（高斯滤波是线性）；

• 无参数迭代：仅需调优$\sigma_s$和$\sigma_r$，无需复杂的迭代参数。


2.3 双边滤波的核心用途

• 深度图去噪：平滑高斯噪声、均匀噪声，保留物体边缘，是深度图预处理的首选算法；

• 彩色图像去噪：边缘保留的平滑去噪，避免图像模糊；

• 点云平滑：Open3D提供了点云层面的双边滤波，可对3D点云进行边缘保留的平滑；

• 深度图空洞填充：结合邻域深度值相似性，对小空洞进行合理填充。


2.4 双边滤波的实现（2D深度图+3D点云）

双边滤波的实现分两种场景：2D深度图层面（预处理，效果最好）和3D点云层面（后处理，优化点云平滑度），以下分别实现，且与前文的统计+半径滤波结合。
2.4.1 实现1：2D深度图的双边滤波（OpenCV+NumPy）

OpenCV提供了现成的cv2.bilateralFilter函数，专门用于双边滤波，适配深度图的16位uint16格式（深度相机采集的深度图默认格式），无需手写复杂的卷积逻辑，直接调用即可。
核心代码（深度图读取+双边滤波+可视化）

1. import cv2
2. import numpy as np
3. import matplotlib.pyplot as plt
5. def depth_bilateral_filter(
6.     depth_img_path,
7.     output_depth_path,
8.     d=5,        # 滤波邻域直径，奇数（3/5/7），越大平滑范围越广
9.     sigmaColor=10,  # 值域标准差σr，深度值相似性权重
10.     sigmaSpace=10   # 空域标准差σs，空间距离权重
11. ):
12.     """
13.     2D深度图双边滤波：边缘保留平滑去噪，适配16位uint16深度图
14.     调优原则：噪声越严重，d/ sigmaSpace越大；需强边缘保留，sigmaColor越小
15.     """
16.     # 1. 读取深度图（深度相机采集的深度图为16位uint16，单通道）
17.     depth = cv2.imread(depth_img_path, cv2.IMREAD_UNCHANGED)
18.     if depth is None:
19.         raise ValueError("读取深度图失败！文件损坏或非深度图文件")
20.     # 转换为float32，避免滤波时数值溢出
21.     depth_float = depth.astype(np.float32)
22.     print(f"深度图尺寸：{depth.shape}，深度值范围：{np.min(depth)}~{np.max(depth)}")
24.     # 2. 双边滤波核心调用
25.     # cv2.bilateralFilter：src-输入图像，d-邻域直径，sigmaColor-值域σ，sigmaSpace-空域σ
26.     # 注意：深度图为单通道，彩色图为3通道，函数自动适配
27.     depth_denoised = cv2.bilateralFilter(depth_float, d=d, sigmaColor=sigmaColor, sigmaSpace=sigmaSpace)
28.     # 转换回16位uint16，保存为原始深度图格式
29.     depth_denoised = depth_denoised.astype(np.uint16)
31.     # 3. 保存滤波后的深度图
32.     cv2.imwrite(output_depth_path, depth_denoised)
33.     print(f"双边滤波后的深度图已保存：{output_depth_path}")
35.     # 4. 可视化滤波效果（对比原始和去噪后的深度图）
36.     plt.figure(figsize=(12, 6))
37.     # 原始深度图
38.     plt.subplot(1, 2, 1)
39.     plt.imshow(depth, cmap="jet")
40.     plt.title("Original Depth Map", fontsize=14)
41.     plt.axis("off")
42.     plt.colorbar()
43.     # 去噪后深度图
44.     plt.subplot(1, 2, 2)
45.     plt.imshow(depth_denoised, cmap="jet")
46.     plt.title("Denoised Depth Map (Bilateral Filter)", fontsize=14)
47.     plt.axis("off")
48.     plt.colorbar()
49.     plt.tight_layout()
50.     plt.show()
52.     return depth_denoised
54. # 主函数调用
55. if __name__ == "__main__":
56.     INPUT_DEPTH = "depth_noise.png"  # 你的带噪深度图（16位uint16）
57.     OUTPUT_DEPTH = "depth_denoised.png"  # 滤波后深度图
58.     depth_bilateral_filter(
59.         depth_img_path=INPUT_DEPTH,
60.         output_depth_path=OUTPUT_DEPTH,
61.         d=5,           # 5×5邻域，适中的平滑范围
62.         sigmaColor=15, # 值域σ，对深度值差异的容忍度适中
63.         sigmaSpace=15  # 空域σ，空间邻域范围适中
64.     )

复制代码

关键参数调优

cv2.bilateralFilter的3个核心参数，调优直接决定滤波效果，黄金调优原则：

• d（邻域直径）：取3/5/7（奇数），噪声越严重取越大，过大会导致轻微边缘模糊；

• sigmaColor（值域$\sigma_r$）：深度图一般取1030，**需强边缘保留则取小值（510）**，需强平滑则取大值（20~30）；

• sigmaSpace（空域$\sigma_s$）：与sigmaColor匹配，一般取相同值，10~30即可。


效果说明

滤波后，深度图的局部噪声会被平滑（比如同一平面的粗糙点），而物体边缘会被完整保留（比如深度值突变的区域），这是高斯滤波无法实现的效果。
2.4.2 实现2：3D点云的双边滤波（Open3D）

Open3D提供了点云层面的双边滤波函数filter_smooth_bilateral，可对3D点云进行边缘保留的平滑，适合将深度图转点云后，进一步优化点云的平滑度，可与前文的统计+半径滤波组合使用。
核心代码（点云双边滤波+统计+半径滤波组合）

1. import open3d as o3d
2. import numpy as np
4. def pcd_bilateral_denoise(
5.     input_ply_path,
6.     output_ply_path,
7.     # 双边滤波参数
8.     bilateral_sigma1=0.01,  # 空域σ，点云空间距离权重
9.     bilateral_sigma2=0.05,  # 值域σ，点云法向量/深度值相似性权重
10.     # 统计+半径滤波参数（复用前文）
11.     stat_nb_neighbors=20,
12.     stat_std_ratio=2.0,
13.     rad_radius=0.05,
14.     rad_min_nn=10
15. ):
16.     """
17.     3D点云全流程去噪：双边滤波（平滑）+ 统计滤波+半径滤波（剔离散噪点）
18.     先平滑，再剔噪点，效果优于单独使用某一种滤波
19.     """
20.     # 1. 读取点云并预处理
21.     pcd = o3d.io.read_point_cloud(input_ply_path)
22.     if not pcd.has_points():
23.         raise ValueError("读取点云失败！")
24.     print(f"原始点云点数：{len(pcd.points):,}")
25.     # 剔除无效/重复点
26.     pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
27.     pcd = pcd.remove_duplicated_points()
29.     # 2. 点云双边滤波【边缘保留平滑】
30.     # 先估计法向量（双边滤波需要法向量计算值域相似性）
31.     pcd.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))
32.     # 双边滤波核心调用
33.     pcd_smooth = pcd.filter_smooth_bilateral(sigma1=bilateral_sigma1, sigma2=bilateral_sigma2)
34.     print(f"双边滤波后点云点数：{len(pcd_smooth.points):,}")
36.     # 3. 统计+半径滤波【剔除离散噪点】
37.     cl, ind = pcd_smooth.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
38.     pcd_denoised = pcd_smooth.select_by_index(ind)
39.     cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
40.     pcd_denoised = pcd_denoised.select_by_index(ind)
42.     # 4. 保存并可视化
43.     o3d.io.write_point_cloud(output_ply_path, pcd_denoised)
44.     print(f"去噪后点云点数：{len(pcd_denoised.points):,}，已保存至：{output_ply_path}")
45.     o3d.visualization.draw_geometries([pcd_denoised], window_name="点云双边滤波+统计半径滤波结果")
47.     return pcd_denoised
49. # 主函数调用
50. if __name__ == "__main__":
51.     INPUT_PLY = "simulated_depth_scan.ply"
52.     OUTPUT_PLY = "pcd_bilateral_denoised.ply"
53.     pcd_bilateral_denoise(
54.         input_ply_path=INPUT_PLY,
55.         output_ply_path=OUTPUT_PLY,
56.         bilateral_sigma1=0.01,
57.         bilateral_sigma2=0.05
58.     )

复制代码

点云双边滤波参数说明

• sigma1：空域标准差，控制点云的空间距离权重，一般取0.01~0.05m（根据点云密度调整）；

• sigma2：值域标准差，控制点云的法向量/深度值相似性权重，一般取0.05~0.1m，越大平滑效果越强。


注意：点云双边滤波前必须调用estimate_normals估计法向量，因为Open3D的点云双边滤波是基于法向量相似性计算值域权重的，法向量估计的精度会影响滤波效果。
第三部分：工业级全流程——深度图→点云的联合去噪

实际项目中，深度相机采集的是2D深度图，需要先将深度图转换为3D点云，再进行后续处理。因此最优的去噪流程是：
深度图双边滤波（2D层面平滑，保留边缘）→ 深度图转点云 → 点云统计+半径滤波（3D层面剔离散噪点）
该流程结合了双边滤波的边缘保留平滑和统计+半径滤波的离散噪点剔除，是工业级深度图/点云去噪的黄金流程，以下实现完整代码。
3.1 核心原理：深度图转点云

深度图转点云的核心是相机内参，对于像素$(u,v)$，其深度值为$z$，对应的3D空间坐标$(X,Y,Z)$为：
$$X = (u - cx) \times \frac{z}{fx}$$
$$Y = (v - cy) \times \frac{z}{fy}$$
$$Z = z$$
其中：

• $(fx, fy)$：相机的焦距（像素单位）；

• $(cx, cy)$：相机的主点坐标（像素单位）；

• 以上参数可从深度相机的说明书或SDK中获取（比如Intel RealSense的fx≈600，fy≈600，cx≈320，cy≈240）。


3.2 全流程完整代码（深度图双边滤波→转点云→点云去噪）

1. import cv2
2. import numpy as np
3. import open3d as o3d
5. # 第一步：深度图双边滤波（复用前文函数）
6. def depth_bilateral_filter(depth_img_path, d=5, sigmaColor=15, sigmaSpace=15):
7.     depth = cv2.imread(depth_img_path, cv2.IMREAD_UNCHANGED)
8.     depth_float = depth.astype(np.float32)
9.     depth_denoised = cv2.bilateralFilter(depth_float, d=d, sigmaColor=sigmaColor, sigmaSpace=sigmaSpace)
10.     return depth_denoised.astype(np.uint16)
12. # 第二步：深度图转点云（基于相机内参）
13. def depth2pcd(depth_img, fx=615.0, fy=615.0, cx=320.0, cy=240.0, scale=1000.0):
14.     """
15.     深度图转3D点云
16.     参数：
17.         depth_img: 16位uint16深度图
18.         fx/fy: 相机焦距（像素单位），默认适配Intel RealSense D435
19.         cx/cy: 相机主点坐标，默认适配640×480分辨率
20.         scale: 深度值缩放系数（深度图值为mm，转m需除以1000）
21.     """
22.     h, w = depth_img.shape
23.     # 生成像素坐标网格
24.     u, v = np.meshgrid(np.arange(w), np.arange(h))
25.     # 计算3D空间坐标
26.     z = depth_img / scale  # 转米单位
27.     x = (u - cx) * z / fx
28.     y = (v - cy) * z / fy
29.     # 拼接点云坐标，剔除深度值为0的无效点
30.     points = np.stack([x, y, z], axis=-1).reshape(-1, 3)
31.     valid_mask = z.reshape(-1) > 0  # 剔除深度为0的点
32.     points = points[valid_mask]
33.     # 创建Open3D点云对象
34.     pcd = o3d.geometry.PointCloud()
35.     pcd.points = o3d.utility.Vector3dVector(points)
36.     print(f"深度图转点云完成，有效点数：{len(pcd.points):,}")
37.     return pcd
39. # 第三步：点云统计+半径滤波（复用前文工业级函数）
40. def ply_denoise(pcd, stat_nb_neighbors=20, stat_std_ratio=2.0, rad_radius=0.05, rad_min_nn=10):
41.     pcd = pcd.remove_non_finite_points(remove_nan=True, remove_infinite=True)
42.     pcd = pcd.remove_duplicated_points()
43.     # 统计滤波
44.     cl, ind = pcd.remove_statistical_outlier(nb_neighbors=stat_nb_neighbors, std_ratio=stat_std_ratio)
45.     pcd_denoised = pcd.select_by_index(ind)
46.     # 半径滤波
47.     cl, ind = pcd_denoised.remove_radius_outlier(nb_points=rad_min_nn, radius=rad_radius)
48.     pcd_denoised = pcd_denoised.select_by_index(ind)
49.     return pcd_denoised
51. # 主流程：深度图双边滤波 → 转点云 → 点云去噪 → 保存可视化
52. if __name__ == "__main__":
53.     # 配置参数
54.     INPUT_DEPTH = "depth_noise.png"    # 输入带噪深度图
55.     OUTPUT_DEPTH = "depth_denoised.png"# 输出滤波后深度图
56.     OUTPUT_PLY = "final_denoised.ply" # 输出最终点云
57.     # 相机内参（根据你的深度相机修改！）
58.     FX, FY = 615.0, 615.0
59.     CX, CY = 320.0, 240.0
61.     # 1. 深度图双边滤波
62.     depth_denoised = depth_bilateral_filter(INPUT_DEPTH, d=5, sigmaColor=15, sigmaSpace=15)
63.     cv2.imwrite(OUTPUT_DEPTH, depth_denoised)
65.     # 2. 滤波后的深度图转点云
66.     pcd = depth2pcd(depth_denoised, fx=FX, fy=FY, cx=CX, cy=CY)
68.     # 3. 点云统计+半径滤波
69.     pcd_final = ply_denoise(pcd)
71.     # 4. 保存并可视化最终点云
72.     o3d.io.write_point_cloud(OUTPUT_PLY, pcd_final)
73.     print(f"全流程去噪完成，最终点云已保存：{OUTPUT_PLY}，点数：{len(pcd_final.points):,}")
74.     o3d.visualization.draw_geometries([pcd_final], window_name="深度图+点云全流程去噪结果")

复制代码

关键注意事项

• 相机内参修改：代码中的fx/fy/cx/cy是默认值，需根据你的深度相机实际参数修改（可从相机SDK、标定工具中获取），否则点云会出现畸变；

• 深度值缩放：深度相机采集的深度图值一般为毫米（mm），代码中scale=1000将其转为米（m），若你的深度图单位是米，需将scale改为1；

• 分辨率匹配：内参与深度图分辨率一一对应（比如640×480的深度图对应cx=320，cy=240），若深度图分辨率为1280×720，需调整cx/cy为640/360。


第四部分：各滤波算法对比与适用场景总结

为了让你在实际项目中快速选择合适的滤波算法，以下对统计滤波、半径滤波、双边滤波进行全方位对比，明确各自的适用场景和优缺点：
滤波算法处理层面核心功能优点缺点适用场景统计滤波3D点云剔除孤立点/椒盐噪声计算快、参数少、适配所有点云对小噪点簇无效点云初步去噪，剔除离散单点噪声半径滤波3D点云剔除稀疏小噪点簇补充统计滤波，处理小簇噪点半径参数需根据点云密度调整统计滤波后二次去噪，剔除稀疏簇噪声双边滤波（2D）2D深度图边缘保留的平滑去噪保留边缘、平滑高斯/均匀噪声、效果最好对离散点无效深度图预处理，平滑整体噪声，保留场景结构双边滤波（3D）3D点云边缘保留的点云平滑优化点云平滑度，保留3D边缘需估计法向量、对离散点无效点云后处理，优化平滑度（配合统计+半径滤波）黄金组合策略

• 深度图预处理：优先使用2D双边滤波，平滑噪声并保留边缘，这是最关键的一步；

• 点云去噪：深度图转点云后，使用统计滤波+半径滤波组合，剔除离散噪点；

• 点云优化：若点云整体粗糙，可在统计+半径滤波前增加3D双边滤波，实现平滑+剔噪的双重效果；

• 密集噪点团：若存在密集小噪点团，开启3D形态学开运算（牺牲少量细节）。


第五部分：常见问题与解决方案

• 深度图滤波后出现空洞：深度图本身存在的空洞，双边滤波无法填充，可使用cv2.inpaint进行空洞填充，或在点云层面使用o3d.geometry.PointCloud.voxel_up_sample补点；

• 点云可视化卡顿/内存溢出：开启体素下采样（voxel_down_sample），降低点云点数，体素大小取0.01~0.05m；

• 双边滤波后边缘模糊：减小sigmaColor（值域σ）或d（邻域直径），增强边缘保留效果；

• 统计+半径滤波后丢失有效点：调大stat_std_ratio、减小rad_radius或rad_min_nn，降低剔除严格度；

• 深度图转点云后点云畸变：检查相机内参是否正确，确保内参与深度图分辨率、相机型号匹配。


总结

深度图/点云去噪是3D计算机视觉的基础预处理步骤，其核心是针对性选择滤波算法：

• 双边滤波是深度图去噪的核心，凭借边缘保留的平滑特性，完胜传统的高斯滤波，是2D层面去噪的首选；

• 统计滤波+半径滤波是点云去噪的黄金组合，能全覆盖剔除3D层面的孤立点和稀疏小噪点簇，且计算高效、参数易调；

• 工业级的最优流程是深度图双边滤波→转点云→点云统计+半径滤波，结合了2D层面的平滑和3D层面的剔噪，兼顾效果和效率。


本文的所有代码均为开箱即用，适配大部分深度相机（RealSense、Kinect、LiDAR）采集的数据，只需根据实际场景微调参数，即可应用于3D重建、点云配准、目标检测等实际项目中。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！

过来提前占个楼

感谢分享，学习下。

分享、互助 让互联网精神温暖你我

感谢分享

用心讨论，共获提升！

分享、互助 让互联网精神温暖你我

谢谢分享，试用一下

过来提前占个楼

收藏一下   不知道什么时候能用到
