从零开始学Flink：实时数仓与维表时态Join实战

在前一篇 《Flink 双流 JOIN 实战详解》 中，我们用「订单流 + 支付流」搞懂了事实双流之间的时间关联。
但在真实的实时数仓项目里，光有事实流还不够，业务同学更关心的是：

• 下单用户是新客还是老客

• 用户当前的等级、城市、渠道

• 商品所属品类、类目层级


这些信息通常存放在 维度表（维表）中，例如 MySQL 的 dim_user、dim_product 等。我们希望在实时计算时，能把「事实流」和「维表」在时间维度上正确地关联起来，构建一张带有完整业务属性的明细宽表。
这就是 维表时态 Join（Temporal Table Join） 要解决的问题。
本文我们就以「订单事实流 + 用户维表」为例，完成一个从 Kafka 到 MySQL 的简易实时数仓 Demo，并重点理解 Flink SQL 中维表时态 Join 的语法和注意事项。
一、业务场景与数仓目标

设想一个简化的电商业务场景：

• Kafka 中有实时写入的 orders 订单事实流

• MySQL 中维护一张 dim_user 用户维表，包含用户等级、所属城市、注册渠道等信息


我们想要在 Flink 中构建一张「订单明细宽表」，字段大致包括：

• 订单信息：订单号、下单用户、下单金额、下单时间

• 用户属性：用户昵称、等级、城市、注册渠道


并且要求：

• 当我们回看 10 分钟前的某条订单时，看到的是 当时 用户的等级和城市，而不是被后续变更“冲掉”的最新值


这正是 时态 Join 和「实时数仓」的关键：按事件发生时刻回放维度视图。
二、环境前提与依赖准备

1. 基础组件

本篇默认你已经完成前几篇中的环境准备：

• Flink 1.20.1（WSL2 Ubuntu 下部署）

• Kafka 集群已启动，且能正常写入 / 读取 Topic

• Flink SQL Client 可以正常连接集群


在此基础上，我们还需要：

• 一套可访问的 MySQL（本地或远程均可）

• Flink 的 JDBC Connector JAR 包


2. 安装 Flink JDBC Connector

和 Kafka 一样，JDBC 连接器也需要以 JAR 包形式放到 Flink 的 lib 目录中。
以 Flink 1.20.x 对应的 flink-connector-jdbc 为例：

• 确认 Flink 安装目录（假设为 /opt/flink）：
  1. export FLINK_HOME=/opt/flink

  复制代码
• 下载 JDBC Connector JAR 到 Flink 的 lib 目录：
  1. cd $FLINK_HOME/lib
  2. wget https://repo1.maven.org/maven2/org/apache/flink/flink-connector-jdbc/3.3.0-1.20/flink-connector-jdbc-3.3.0-1.20.jar

  复制代码
• 如果你使用的是独立集群或远程集群，需要重启 Flink 集群，让新 JAR 在 JobManager/TaskManager 上生效：
  1. cd $FLINK_HOME
  2. bin/stop-cluster.sh
  3. bin/start-cluster.sh

  复制代码
• 重启 Flink SQL Client，使用新 Connector：
  1. cd $FLINK_HOME
  2. bin/sql-client.sh

  复制代码

如果你在 Windows + WSL2 上部署，只需在 WSL2 内执行上述命令即可；或者手动下载 JAR 后拷贝到 lib 目录，步骤完全一致。
三、准备 MySQL 用户维度表 dim_user

首先在 MySQL 中准备一张简单的用户维度表，用来存用户的基础属性。
在 MySQL 中执行：

1. CREATE DATABASE IF NOT EXISTS realtime_dwh;
2. USE realtime_dwh;
4. CREATE TABLE dim_user (
5.   user_id      VARCHAR(32)  PRIMARY KEY,
6.   user_name    VARCHAR(64),
7.   user_level   VARCHAR(16),
8.   city         VARCHAR(64),
9.   register_time DATETIME
10. );
12. INSERT INTO dim_user (user_id, user_name, user_level, city, register_time) VALUES
13. ('u_1', '张三', 'VIP1', '北京', '2025-12-01 10:00:00'),
14. ('u_2', '李四', 'VIP2', '上海', '2025-12-05 11:00:00'),
15. ('u_3', '王五', 'VIP1', '广州', '2025-12-10 12:00:00');

复制代码

为了演示「时态」效果，你可以在后续实验中手动更新某个用户的等级或城市，例如：

1. UPDATE dim_user
2. SET user_level = 'VIP3'
3. WHERE user_id = 'u_2';

复制代码

这样我们在 Flink 里做时态 Join 时，就能观察“变更前后”的区别。
四、在 Flink 中注册事实流与维表

接下来回到 Flink SQL Client，把 Kafka 中的订单事实流和 MySQL 中的维表都注册成 Flink 表。
1. Kafka 订单事实表 orders

和上一篇双流 JOIN 类似，我们假设 Kafka 中有一个 orders Topic，写入订单事实数据。
在 Flink SQL Client 中执行：

1. CREATE TABLE orders (
2.   order_id     STRING,
3.   user_id      STRING,
4.   order_amount DECIMAL(10, 2),
5.   order_time   TIMESTAMP_LTZ(3),
6.   WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND,
7.   proc_time AS PROCTIME()
8. ) WITH (
9.   'connector' = 'kafka',
10.   'topic' = 'orders',
11.   'properties.bootstrap.servers' = '127.0.0.1:9092',
12.   'properties.group.id' = 'flink-orders-dim',
13.   'scan.startup.mode' = 'earliest-offset',
14.   'format' = 'json',
15.   'json.timestamp-format.standard' = 'ISO-8601'
16. );

复制代码

你可以沿用上一篇中 Kafka 造数的方式，用 kafka-console-producer.sh 发送 JSON 订单数据，只需要保证字段名一致。
2. MySQL 用户维表 dim_user（JDBC Lookup 表）

然后把刚才在 MySQL 中建好的 dim_user 注册为 Flink 的 JDBC 表：

1. CREATE TABLE dim_user (
2.   user_id       STRING,
3.   user_name     STRING,
4.   user_level    STRING,
5.   city          STRING,
6.   register_time TIMESTAMP(3),
7.   PRIMARY KEY (user_id) NOT ENFORCED
8. ) WITH (
9.   'connector' = 'jdbc',
10.   'url' = 'jdbc:mysql://127.0.0.1:3306/realtime_dwh',
11.   'table-name' = 'dim_user',
12.   'driver' = 'com.mysql.cj.jdbc.Driver',
13.   'username' = 'root',
14.   'password' = '1qaz@WSX'
15. );

复制代码

注意几点：

• PRIMARY KEY (user_id) NOT ENFORCED 告诉 Flink 这是一张以 user_id 为主键的表，是做时态 Join 的前提

• 这里使用的是典型的 JDBC Lookup 模式，Flink 会在 Join 时按需去 MySQL 查维度信息


在生产环境中，你可以把 MySQL 作为维度存储，或者通过 CDC 把维表变更同步到 Kafka，构造成 changelog 流，这些都可以和 Temporal Join 结合使用。
五、维表时态 Join：把订单打上用户维度

有了订单事实表 orders 和维度表 dim_user，就可以通过时态 Join 来构建订单明细宽表。
1. 基础时态 Join 语法

Flink SQL 中的 Temporal Table Join 对于 JDBC 这类 外部维表，通常采用「处理时间（Processing Time）」语义来做 Lookup Join，典型写法如下：

1. SELECT
2.   o.order_id,
3.   o.user_id,
4.   d.user_name,
5.   d.user_level,
6.   d.city,
7.   o.order_amount,
8.   o.order_time
9. FROM orders AS o
10. LEFT JOIN dim_user FOR SYSTEM_TIME AS OF o.proc_time AS d
11. ON o.user_id = d.user_id;

复制代码

这里有几个关键点：

• proc_time AS PROCTIME() 是在 orders 上定义的处理时间字段

• FOR SYSTEM_TIME AS OF o.proc_time 表示“以 Flink 处理这条订单记录的当前时间，去查维表的一个快照”，这是 JDBC Lookup 支持的典型用法

• Join 条件依然是 user_id 等值关联

• 使用 LEFT JOIN 可以保留找不到维度的订单，并用空值来表示“维度缺失”

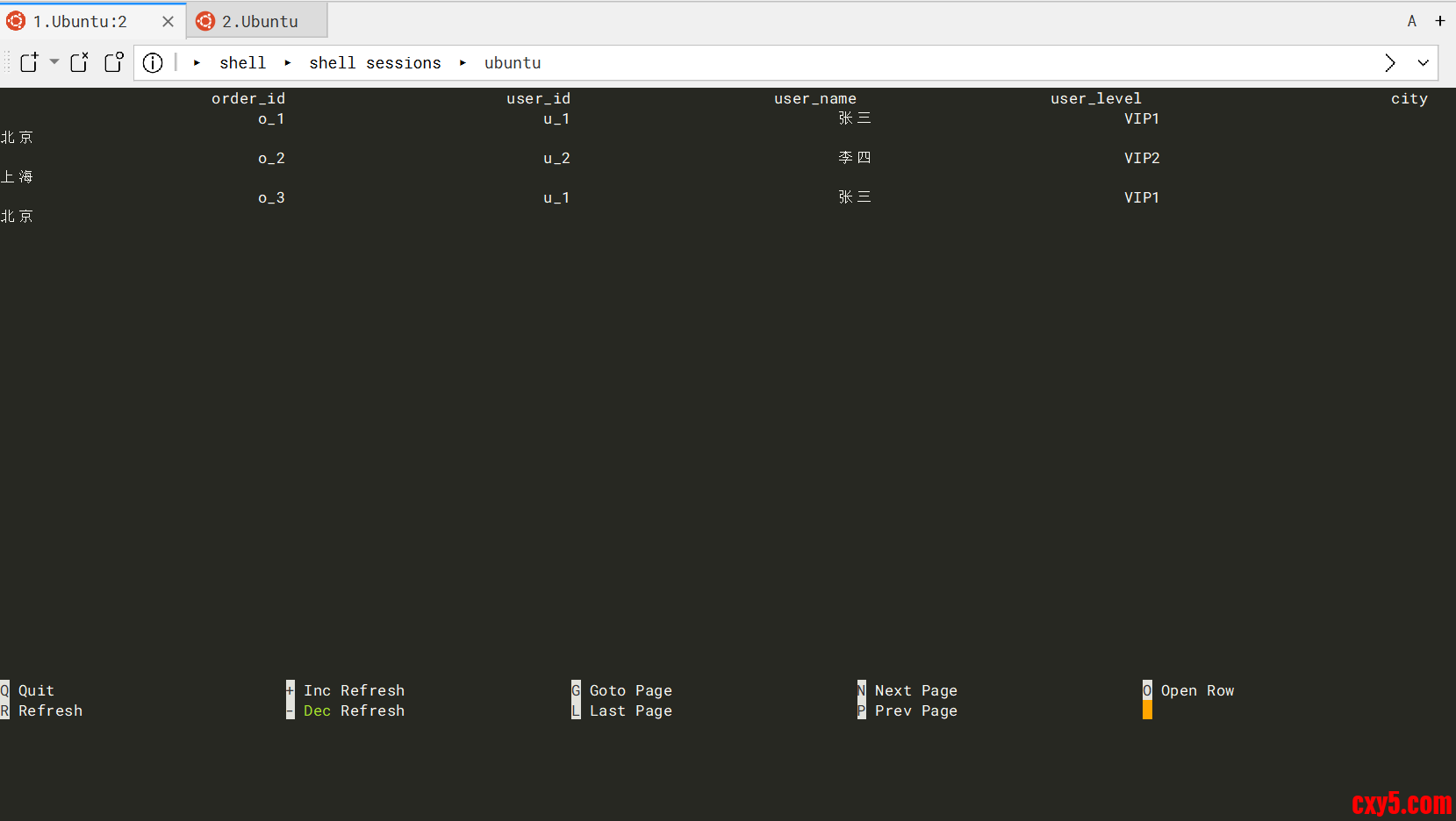

在 SQL Client 中执行这段查询，会看到实时流式刷新的结果，每一行订单都带上了对应的用户属性。
2. 验证时态效果：修改维表再观察 Join

为了验证这是“时态 Join”而不是“始终查最新维度”，可以按下面步骤操作：

• 先往 Kafka 的 orders Topic 写入几条订单数据，例如用户 u_2 下单的记录

• 观察 Flink SQL 中 Join 后的结果，此时 u_2 的等级是 VIP2

• 回到 MySQL，执行：
  1. UPDATE dim_user
  2. SET user_level = 'VIP3'
  3. WHERE user_id = 'u_2';

  复制代码
• 再写入一批新的订单，仍然是用户 u_2


1. bin/kafka-console-producer.sh --bootstrap-server 127.0.0.1:9092 --topic orders

复制代码

在命令行中输入一条 JSON 数据（按回车发送一条）：

1. {"order_id":"o_3","user_id":"u_2","order_amount":200.00,"order_time":"2026-02-19T14:42:00Z"}

复制代码

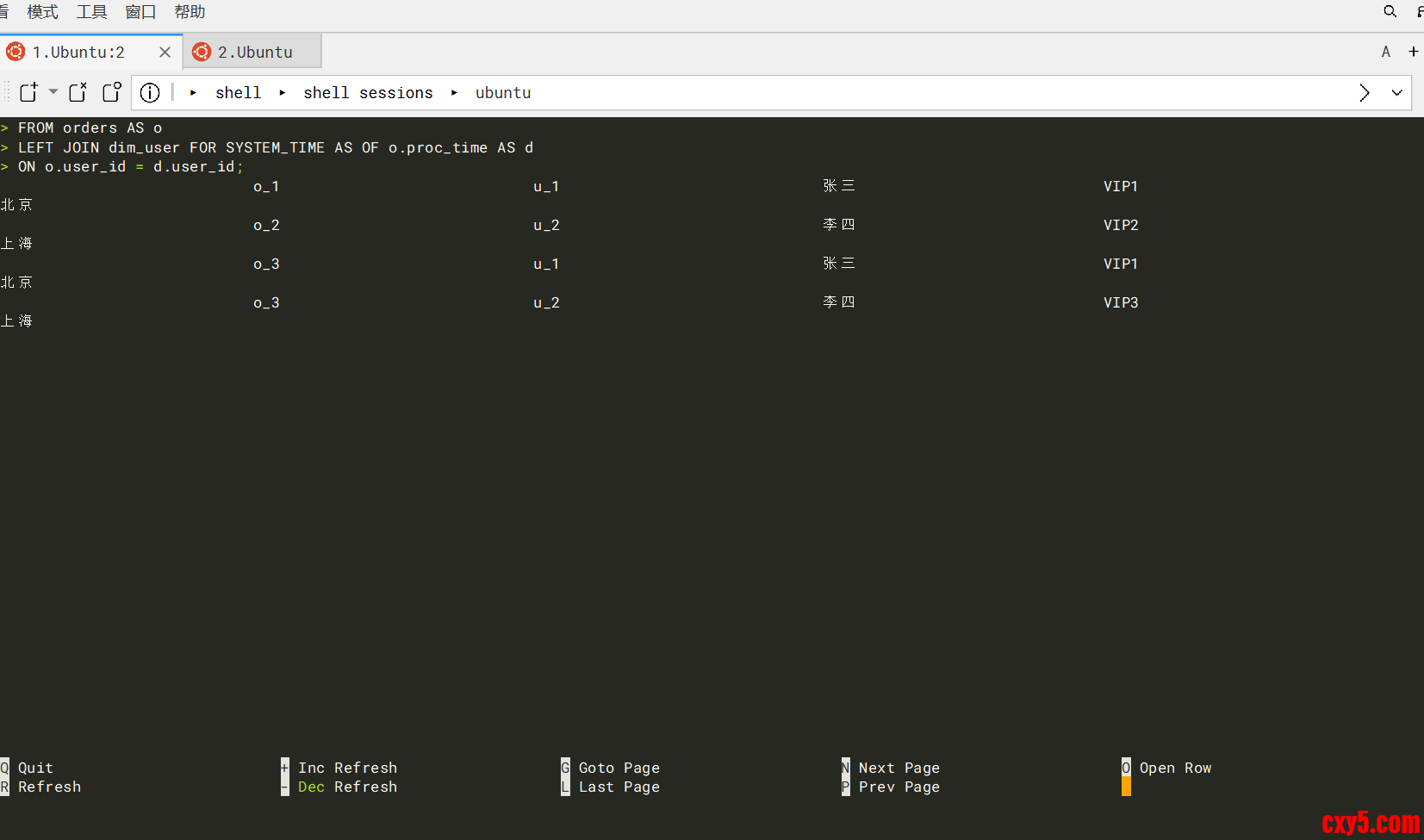

这时你会看到：

• 变更前的订单，维度字段仍然显示 VIP2

• 变更后的订单，维度字段变成了 VIP3


这就说明 Flink 的时态 Join 确实是“按订单发生时刻去回放维度视图”的，而不是简单查当前最新值。
六、把结果写回 Kafka 或 MySQL，形成实时数仓明细层

在真实项目中，我们不会只在 SQL Client 里 SELECT 一下就结束，而是要把 Join 后的订单明细宽表，写回到下游存储，形成实时数仓的一个层级。
例如，可以把结果写回 Kafka，作为 DWD 层的订单宽表：

1. CREATE TABLE dwd_order_user_wide (  order_id     STRING,  user_id      STRING,  user_name    STRING,  user_level   STRING,  city         STRING,  order_amount DECIMAL(10, 2),  order_time   TIMESTAMP_LTZ(3),  WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND) WITH (  'connector' = 'kafka',  'topic' = 'dwd_order_user_wide',  'properties.bootstrap.servers' = '127.0.0.1:9092',  'properties.group.id' = 'flink-dwd-order-wide',  'scan.startup.mode' = 'earliest-offset',  'format' = 'json',  'json.timestamp-format.standard' = 'ISO-8601');INSERT INTO dwd_order_user_wideSELECT
2.   o.order_id,
3.   o.user_id,
4.   d.user_name,
5.   d.user_level,
6.   d.city,
7.   o.order_amount,
8.   o.order_time
9. FROM orders AS o
10. LEFT JOIN dim_user FOR SYSTEM_TIME AS OF o.proc_time AS d
11. ON o.user_id = d.user_id;

复制代码

这样，下游的实时应用或 BI 查询就可以直接订阅 dwd_order_user_wide 这个 Topic，拿到已经打好用户标签的订单明细数据。
你也可以把结果同步到 MySQL、ClickHouse 等分析型数据库中，构建实时明细表，为报表和可视化提供数据。
七、小结与下一步建议

通过这篇文章，我们完成了这样一件事：

• 在 Kafka 中维护订单事实流 orders

• 在 MySQL 中维护用户维度表 dim_user

• 使用 Flink SQL 的 JDBC Connector 把 MySQL 注册为维表

• 利用 FOR SYSTEM_TIME AS OF 语法做维表时态 Join

• 将 Join 结果写回 Kafka，形成实时数仓中的一张订单明细宽表


这背后有几个非常重要的实时数仓设计理念：

• 事实流是不断追加的事件序列，维表是相对缓慢变更的业务视图

• 时态 Join 让你能够“按事件发生的时间点”，回看当时的维度快照

• 实时数仓的 DWD 层，往往就是「事实表 + 多个维表时态 Join」后形成的明细宽表


在后续的文章中，我们可以继续沿着这个方向深入：

• 在一个任务里同时关联多张维表，构建更宽的明细表

• 引入 CDC，把维表变更实时同步到 Kafka，再在 Flink 中构建 changelog 维表

• 把实时数仓的明细层、汇总层（DWS）、指标主题层（ADS）串起来，做一个端到端的实时数仓小项目


如果你已经跑通了本文的 Demo，不妨试着自己设计一张商品维表 dim_product，再给订单打上商品品类维度，体验一下“事实 + 多维表时态 Join”在 Flink SQL 里的完整味道。
