从零开始学Flink：Flink 双流 JOIN 实战详解

在前一篇 《Flink SQL 窗口(Window)操作详解》 中，我们已经打好了时间与窗口的基础。
但在真实业务里，单条流上的聚合往往只是第一步，更常见的需求是把多条业务流关联起来一起看，例如：

• 订单流 + 支付流：衡量下单到付款的转化效果

• 浏览流 + 下单流：分析从曝光、点击到下单的完整漏斗

• 用户行为流 + 用户画像维表：驱动推荐、风控等在线决策


这些需求背后的共性能力就是：双流 JOIN。
本文以「订单流 + 支付流」为主线，从环境准备、建表、造数到 JOIN 查询，一步步带你搞懂 Flink SQL 中的双流 JOIN 思路与实践。
一、双流 JOIN 适用的典型场景

• 订单与支付关联：找出已下单但未支付、支付失败等情况

• 广告曝光与点击关联：计算点击率、转化路径

• 日志与告警规则关联：实时检测异常行为


这些场景有两个共同特征：

• 两条都是事实流（不断追加的新事件）

• 需要在时间范围内去匹配事件（谁先发生、允许多长时间内匹配）


因此在流计算中做 JOIN，一定绕不开时间字段和水位线（Watermark）。
二、Flink 中常见的 JOIN 类型

在 Flink SQL 的流模式下，常见的双流关联方式有：

• 普通 JOIN：基于等值条件 + 时间字段的 JOIN

• Interval Join：基于「时间区间」的双流 JOIN

• Temporal Join：一条流 + 维表（变更流）的时态关联


本篇主要聚焦前两种，更贴近「订单流 + 支付流」这样的事实双流场景。
三、准备示例数据表

安装 Kafka（环境前提）

在 WSL2 的 Ubuntu 环境中安装并启动 Kafka，请参考 《从零开始学Flink：数据源》。
安装 Flink Kafka SQL Connector

需要把 Flink 的 Kafka SQL Connector JAR 包，放到 $FLINK_HOME/lib 目录下。
以本系列示例使用的 Flink 1.20.1 + Kafka 3.4.0-1.20 为例，可以这样操作：

• 确认你的 Flink 安装目录（假设为 /opt/flink）：
  1. export FLINK_HOME=/opt/flink

  复制代码

1. [/code][list=1]
2. [*]下载 Kafka SQL Connector JAR 到 Flink 的 lib 目录：
3. [code]cd $FLINK_HOME/lib
4. wget https://repo1.maven.org/maven2/org/apache/flink/flink-sql-connector-kafka/3.4.0-1.20/flink-sql-connector-kafka-3.4.0-1.20.jar

复制代码

如果你是 Windows + WSL2，可以在 WSL2 里执行同样的命令；或者用浏览器下载后手动拷贝到 lib 目录。

如果你使用的是独立集群或远程集群，需要重启 Flink 集群，让新 JAR 在 JobManager/TaskManager 上生效：

1. cd $FLINK_HOME
2. bin/stop-cluster.sh
3. bin/start-cluster.sh

复制代码

如果只是本地直接运行 bin/sql-client.sh 启动内嵌 mini-cluster，则只需重启 SQL Client 即可。

启动 Flink SQL Client，然后执行本文后续的建表与查询示例：

1. cd $FLINK_HOME
2. bin/sql-client.sh

复制代码

准备 Kafka 中的示例数据表

我们假设已经从 Kafka 中读取两条流：

• orders：订单流

• payments：支付流


并在建表时定义了事件时间和水位线：

1. CREATE TABLE orders (
2.   order_id     STRING,
3.   user_id      STRING,
4.   order_amount DECIMAL(10, 2),
5.   order_time   TIMESTAMP_LTZ(3),
6.   WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
7. ) WITH (
8.   'connector' = 'kafka',
9.   'topic' = 'orders',
10.   'properties.bootstrap.servers' = '127.0.0.1:9092',
11.   'properties.group.id' = 'flink-orders',
12.   'scan.startup.mode' = 'earliest-offset',
13.   'format' = 'json',
14.   'json.timestamp-format.standard' = 'ISO-8601'
15. );
17. CREATE TABLE payments (
18.   pay_id     STRING,
19.   order_id   STRING,
20.   pay_amount DECIMAL(10, 2),
21.   pay_time   TIMESTAMP_LTZ(3),
22.   WATERMARK FOR pay_time AS pay_time - INTERVAL '5' SECOND
23. ) WITH (
24.   'connector' = 'kafka',
25.   'topic' = 'payments',
26.   'properties.bootstrap.servers' = '127.0.0.1:9092',
27.   'properties.group.id' = 'flink-payments',
28.   'scan.startup.mode' = 'earliest-offset',
29.   'format' = 'json',
30.   'json.timestamp-format.standard' = 'ISO-8601'
31. );

复制代码

有了时间字段和水位线，Flink 才能在流模式下安全地做双流 JOIN，并在「时间窗」关闭后清理状态。
使用 Kafka Console Producer 造测试数据

上面的 DDL 建好了 orders 和 payments 两张表，对应的是 Kafka 中的两个 Topic。接下来我们用 Kafka 自带的命令行工具写入几条 JSON 测试数据。
假设你已经在 WSL2 的 Ubuntu 中启动好了 Kafka（包括 ZooKeeper 或 KRaft），进入 Kafka 安装目录，执行：
1. 往订单 Topic 写入数据

1. bin/kafka-console-producer.sh --bootstrap-server 127.0.0.1:9092 --topic orders

复制代码

在命令行中输入几条 JSON 数据（按回车发送一条）：

1. {"order_id":"o_1","user_id":"u_1","order_amount":100.00,"order_time":"2026-02-16T14:41:00Z"}
2. {"order_id":"o_2","user_id":"u_2","order_amount":200.00,"order_time":"2026-02-16T14:42:00Z"}
3. {"order_id":"o_3","user_id":"u_1","order_amount":150.00,"order_time":"2026-02-16T14:45:00Z"}

复制代码

2. 往支付 Topic 写入数据
新开一个终端，同样进入 Kafka 安装目录，执行：

1. bin/kafka-console-producer.sh --bootstrap-server 127.0.0.1:9092 --topic payments

复制代码

输入对应的支付 JSON 数据：

1. {"pay_id":"p_1","order_id":"o_1","pay_amount":100.00,"pay_time":"2026-02-16T14:41:00Z"}
2. {"pay_id":"p_2","order_id":"o_2","pay_amount":200.00,"pay_time":"2026-02-16T14:42:00Z"}

复制代码

这里的字段名、时间格式都要和前面建表时定义的一致，这样 Flink 才能正确反序列化 JSON 并进行双流 JOIN。

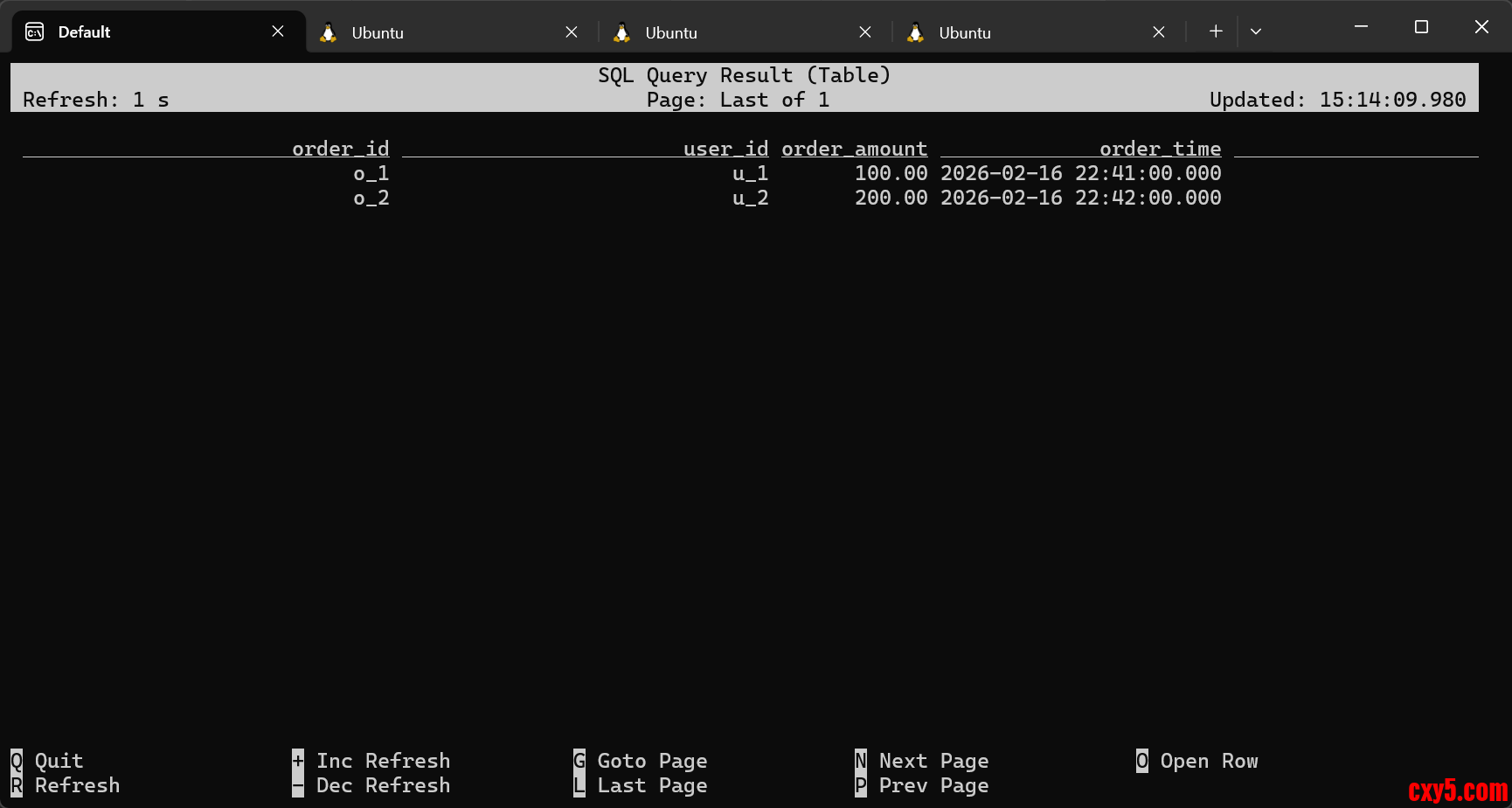

四、基于时间条件的普通双流 JOIN

先来看最直观的一种写法：同时指定「关联键」和「时间范围」。
需求：统计订单在下单后 15 分钟内完成支付的记录。

1. SELECT
2.   o.order_id,
3.   o.user_id,
4.   o.order_amount,
5.   o.order_time,
6.   p.pay_id,
7.   p.pay_amount,
8.   p.pay_time
9. FROM orders AS o
10. JOIN payments AS p
11. ON o.order_id = p.order_id
12. AND p.pay_time BETWEEN o.order_time AND o.order_time + INTERVAL '15' MINUTE;

复制代码

这里有几点非常关键：

• o.order_id = p.order_id：以订单号作为两条流的业务主键

• pay_time BETWEEN order_time AND order_time + INTERVAL '15' MINUTE：明确限定“下单后 15 分钟内支付”这类时间约束

• 使用事件时间字段配合水位线，可以在保证计算正确性的前提下控制状态大小，并处理一定范围内的迟到数据


如果你希望保留那些下单了但超时未支付的记录，可以将上面的 JOIN 改为 LEFT JOIN，然后在下游以 p.pay_id IS NULL 作为“未支付/超时”的判断条件。
五、Interval Join：显式时间区间的双流 JOIN

普通 JOIN 中的时间条件本质上就是一种「区间约束」。
在 Flink Table API 中，有一个更明确的概念：Interval Join。
等价的 Interval Join 写法大致如下（Table API 伪代码，仅作为概念理解）：

1. SELECT
2.   o.order_id,
3.   o.order_time,
4.   p.pay_id,
5.   p.pay_time
6. FROM orders AS o
7. JOIN payments AS p
8. ON o.order_id = p.order_id
9. AND p.pay_time BETWEEN o.order_time AND o.order_time + INTERVAL '15' MINUTE;

复制代码

无论是普通 JOIN 还是 Interval Join，本质上都是：

• 以某个时间字段作为「对齐基准」

• 设定一个前后允许的时间区间

• 在这个区间内匹配到的记录会输出为 JOIN 结果


六、迟到数据与状态清理

在流式 JOIN 中，最容易被忽略但又非常重要的一点就是：状态会不断累积。
Flink 会根据时间条件和水位线来决定：

• 某条历史事件是否还有可能再匹配到另一条流的事件

• 超出时间范围且水位线已推进时，可以安全地清理对应状态


设计双流 JOIN 时，建议考虑：

• 时间窗口不要设置得过大，否则状态会膨胀

• 根据业务的真实延迟来设置水位线与时间区间

• 对于极端迟到的数据，是丢弃、旁路输出，还是通过补偿机制处理


七、一个完整的小结

通过本文，你需要记住下面几点：

• 双流 JOIN 场景非常常见，本质是两条事实流在时间上的匹配

• 流式 JOIN 一定要依赖事件时间 + 水位线来控制状态和迟到数据

• 常见的方式包括基于时间条件的普通 JOIN 和 Interval JOIN

• 设计时间区间时，要在「业务容忍度」和「资源消耗」之间做权衡


在下一篇中，我们可以继续围绕「实时数仓」或「维表时态 Join」展开，把事实流与维度数据关联起来，构建更真实的 Flink SQL 实战项目。
