基于.NET和C#构建光伏IoT物模型方案

一、目前国内接入最常见、最有代表性的 4 类光伏设备



二、华为 SUN2000 逆变器通讯报文示例

这是一个标准 Modbus TCP 请求报文：
00 01 00 00 00 06 01 03 75 30 00 06
含义：
Modbus TCP 报文由两部分组成：
MBAP Header（7字节） + PDU（功能码 + 数据）

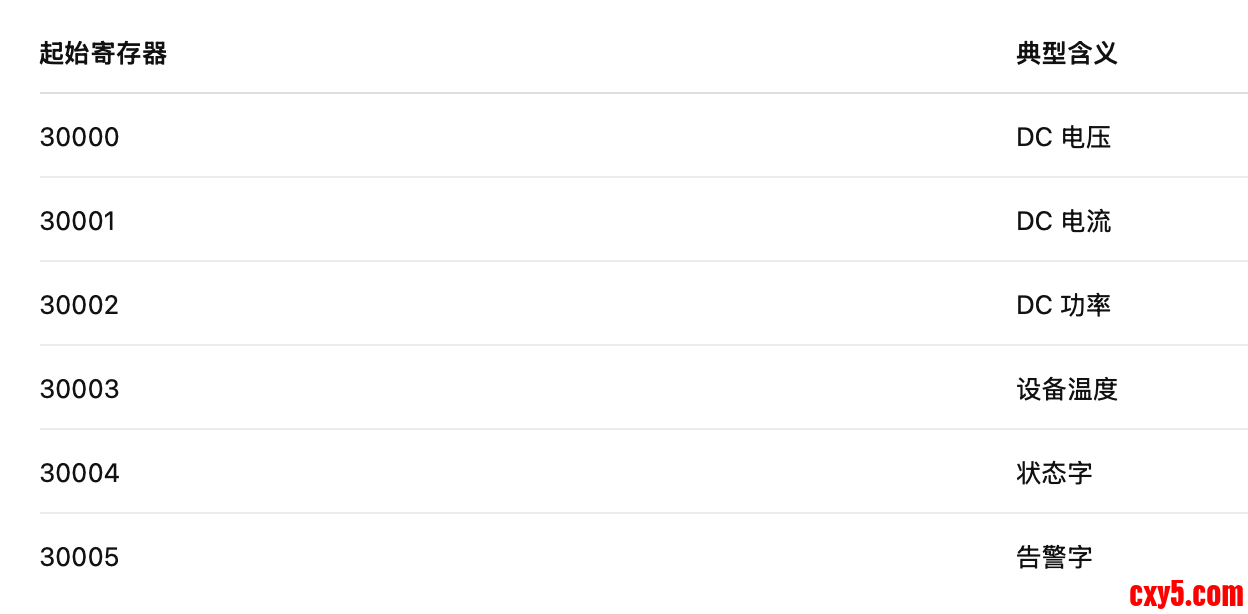

在光伏逆变器里，这类请求通常用于：

响应
这是一个标准的Modbus TCP 响应报文结构
00 01 00 00 00 0F 01 03 0C 09 C4 00 64 13 88 00 32

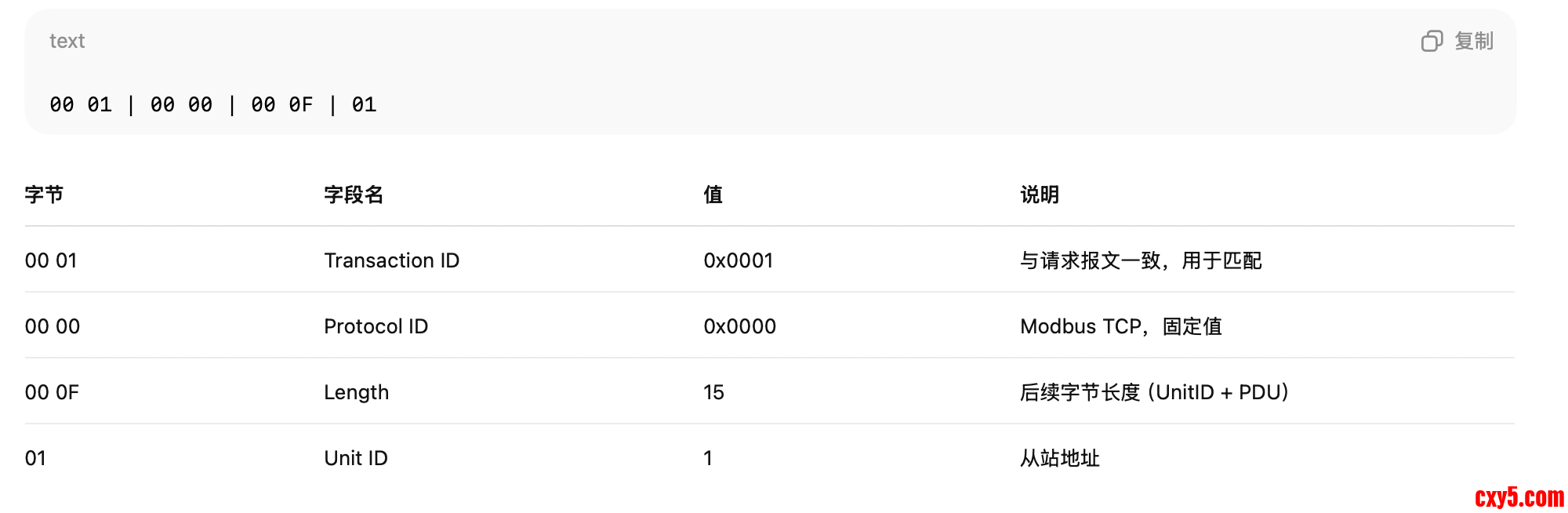

MBAP Header（7字节） + PDU（功能码 + 数据）

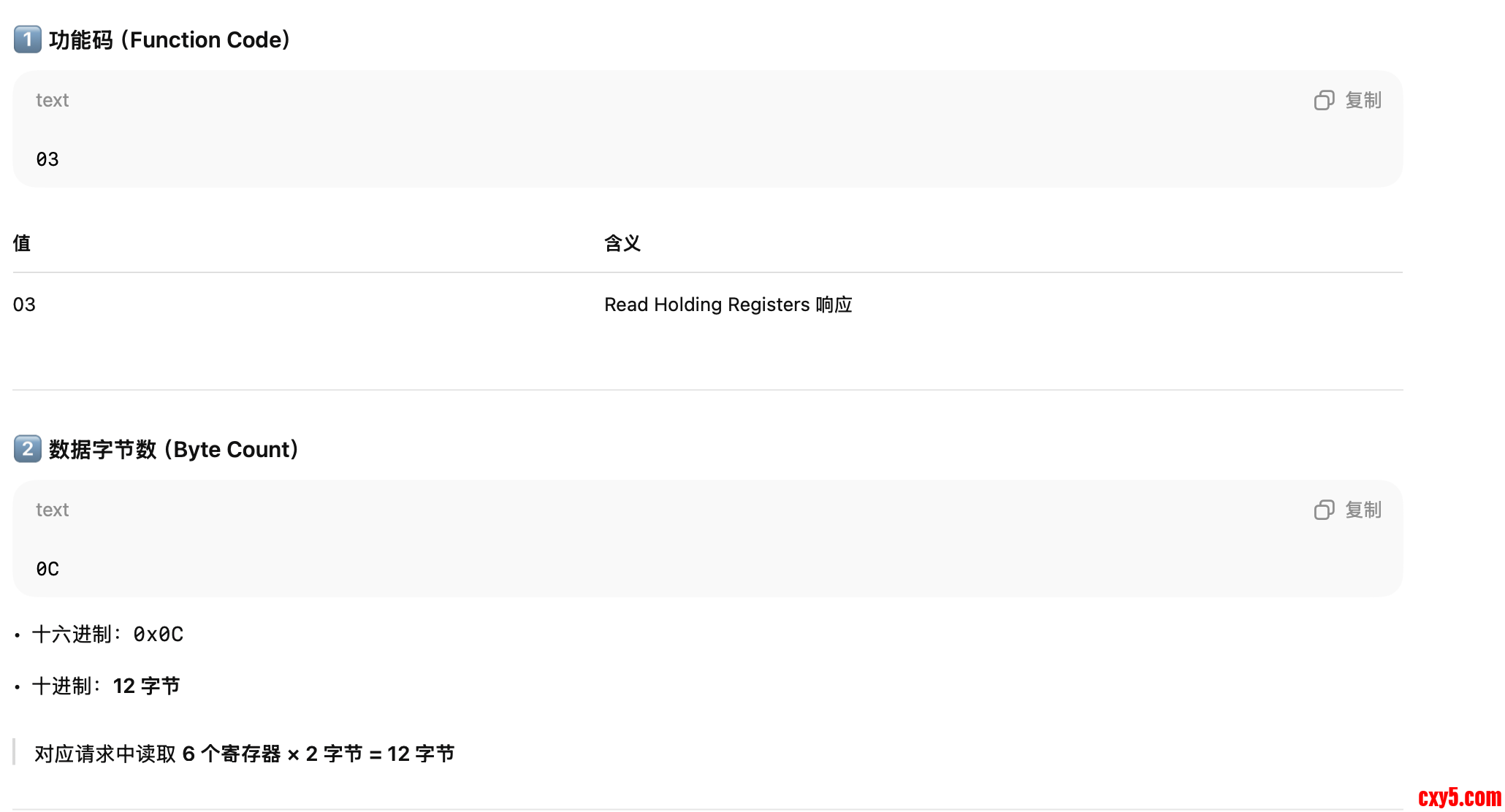

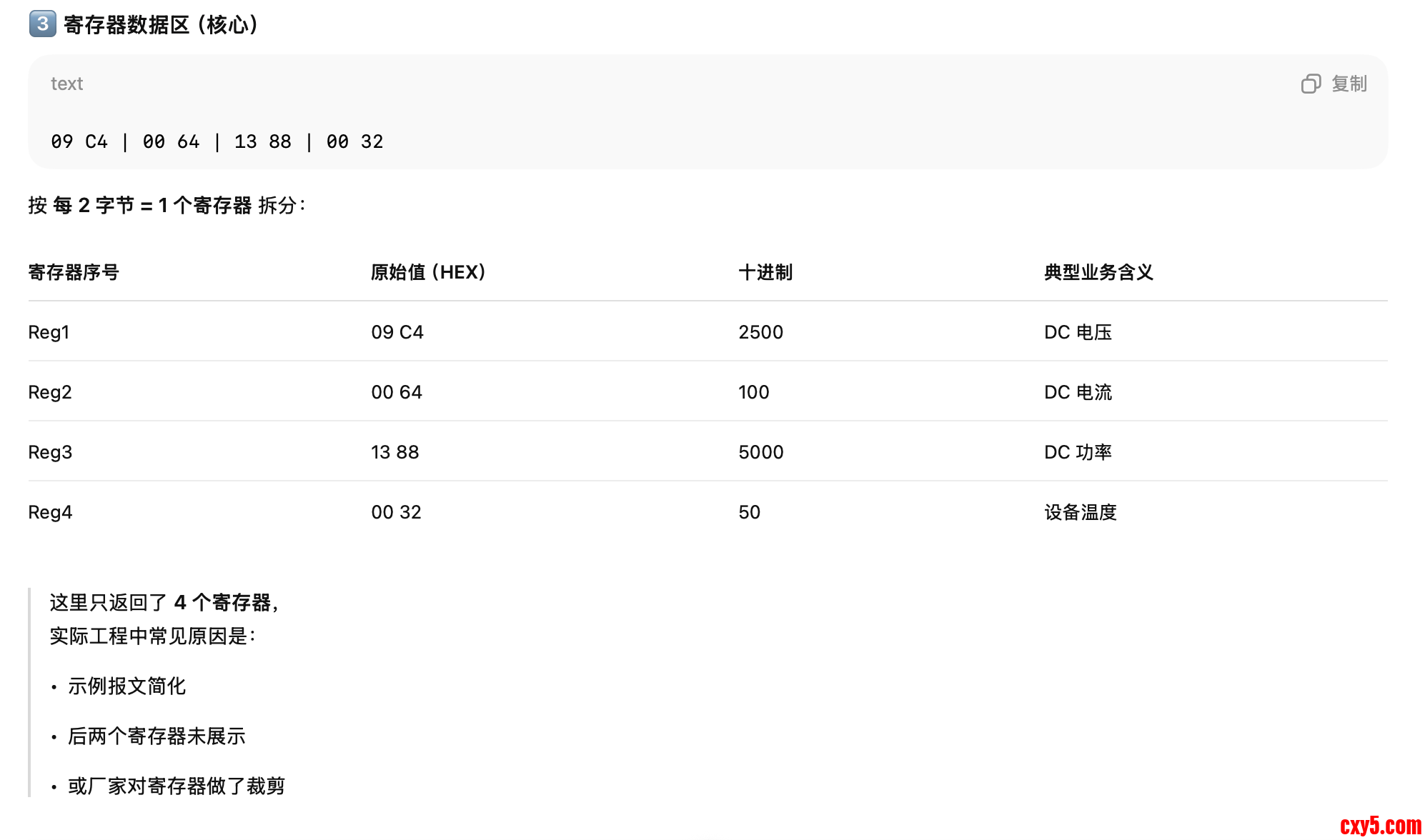

PDU数据解析

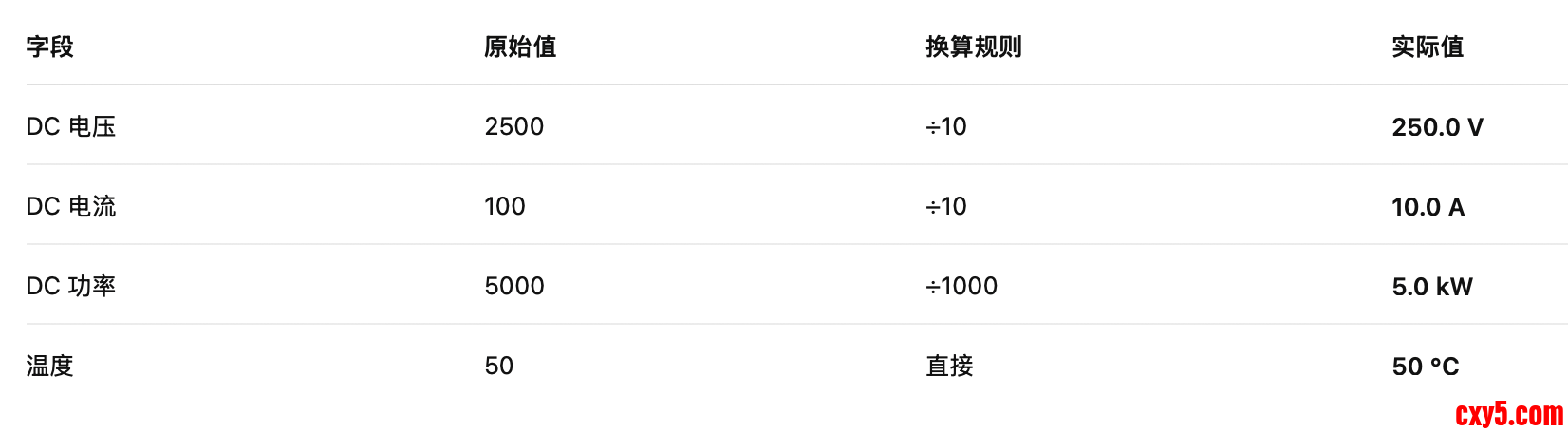

结合光伏业务的数值换算
厂家协议通常定义 倍率（Scale）：

最终物模型字段赋值示例
{ “dcVoltage”: 250.0, “dcCurrent”: 10.0, “dcPower”: 5.0, “internalTemp”: 50 }
三、示例代码

报文请求构造 → 响应报文解析 → 寄存器解码 → 光伏设备物模型组织

目标：

• 协议层、解析层、物模型层解耦

• 方便后续做 多品牌 Adapter + 配置化映射

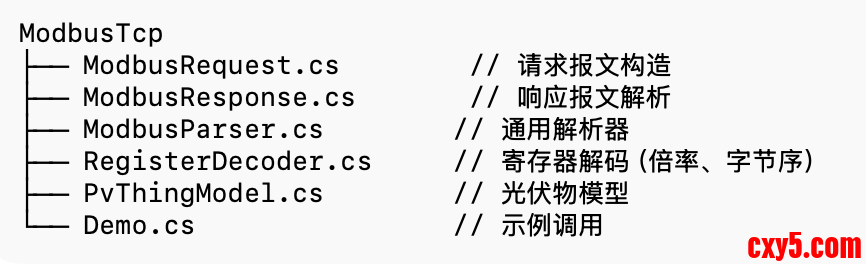

代码结构

1、Modbus TCP 请求报文构造

ModbusRequest.cs

1. public class ModbusRequest
2. {
3.     public ushort TransactionId { get; set; }
4.     public byte UnitId { get; set; }
5.     public byte FunctionCode { get; set; } = 0x03;
6.     public ushort StartAddress { get; set; }
7.     public ushort Quantity { get; set; }
9.     public byte[] ToBytes()
10.     {
11.         var buffer = new List<byte>();
13.         // Transaction ID
14.         buffer.AddRange(BitConverter.GetBytes(TransactionId).Reverse());
16.         // Protocol ID (0x0000)
17.         buffer.Add(0x00);
18.         buffer.Add(0x00);
20.         // Length = UnitId + PDU
21.         ushort length = 1 + 1 + 2 + 2;
22.         buffer.AddRange(BitConverter.GetBytes(length).Reverse());
24.         // Unit ID
25.         buffer.Add(UnitId);
27.         // PDU
28.         buffer.Add(FunctionCode);
29.         buffer.AddRange(BitConverter.GetBytes(StartAddress).Reverse());
30.         buffer.AddRange(BitConverter.GetBytes(Quantity).Reverse());
32.         return buffer.ToArray();
33.     }
34. }

复制代码

2. Modbus TCP 响应解析

ModbusResponse.cs

1. public class ModbusResponse
2. {
3.     public ushort TransactionId { get; set; }
4.     public byte UnitId { get; set; }
5.     public byte FunctionCode { get; set; }
6.     public byte ByteCount { get; set; }
7.     public byte[] Data { get; set; }
8. }

复制代码

ModbusParser.cs

[code]public static class ModbusParser{    public static ModbusResponse ParseResponse(byte[] response)    {        if (response.Length < 9)            throw new Exception("Invalid Modbus response length");        var result = new ModbusResponse();        result.TransactionId = ReadUInt16(response, 0);        ushort protocolId = ReadUInt16(response, 2);        ushort length = ReadUInt16(response, 4);        if (protocolId != 0)            throw new Exception("Invalid Protocol ID");        result.UnitId = response[6];        result.FunctionCode = response[7];        result.ByteCount = response[8];        result.Data = response.Skip(9).Take(result.ByteCount).ToArray();        return result;    }    private static ushort ReadUInt16(byte[] buffer, int index)    {        return (ushort)((buffer[index]
