在 GeckoCIRCUITS 上开发新工具模块的方法

简介

最近在使用开源电力电子仿真软件 GeckoCIRCUITS 进行仿真时，我想使用离散时间控制器，但是 GeckoCIRCUITS 中没有这个模块，需要使用工具栏中自带的 JAVA 模块添加算法代码。但是我想把类似这样常用的模块固定在工具栏里，方便使用。于是我找到软件的源代码 (https://github.com/geckocircuits/GeckoCIRCUITS)，在工具类中进行了添加和修改。
步骤1：新建一个工具类

在源文件目录中找到 src/main/java/ch/technokrat/gecko/geckocircuits/control 文件夹， 新建 ReglerDPRCONTROL.java， 添加如下代码，内容是定义器件名称、尺寸、IO 名称，关联描述键值、计算函数等。

1. package ch.technokrat.gecko.geckocircuits.control;
3. import ch.technokrat.gecko.geckocircuits.allg.AbstractComponentTyp;
4. import ch.technokrat.gecko.geckocircuits.control.calculators.AbstractControlCalculatable;
5. import ch.technokrat.gecko.geckocircuits.control.calculators.DPRControlCalculator;
6. import ch.technokrat.gecko.i18n.resources.I18nKeys;
7. import java.awt.Window;
9. public final class ReglerDPRCONTROL extends RegelBlock{
10.     private static final int BLOCK_WIDTH = 5;
11.     public static final ControlTypeInfo tinfo = new ControlTypeInfo(ReglerDPRCONTROL.class, "DIGITAL_PR_CTRL", I18nKeys.DIGITAL_PR_CONTROL);
13.     public ReglerDPRCONTROL() {
14.         super();
15.
16.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "input"));
17.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "kp"));
18.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "kr"));
19.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "wo"));
20.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "fs"));
21.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "wrc"));
22.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "max"));
23.         XIN.add(new TerminalControlInputWithLabel(this, -3, -XIN.size(), "min"));
24.
25.         YOUT.add(new TerminalControlOutputWithLabel(this, 3, -YOUT.size(), "output"));
26.     }
28.     @Override
29.     public int getBlockWidth() {
30.         return BLOCK_WIDTH * dpix;
31.     }
32.
33.
34.     @Override
35.     public String[] getOutputNames() {
36.         return new String[]{"output"};
37.     }
39.     @Override
40.     public I18nKeys[] getOutputDescription() {
41.         return new I18nKeys[]{
42.             };
43.     }
44.
46.     @Override
47.     public double getXShift() {
48.         return 1 / 2.0;
49.     }
51.     @Override
52.     public AbstractControlCalculatable getInternalControlCalculatableForSimulationStart() {
53.         return new DPRControlCalculator();
54.     }
56.     @Override
57.     protected String getCenteredDrawString() {
58.         return "DIGITAL\nPR\nCTRL";
59.     }
60.
62.     @Override
63.     protected final Window openDialogWindow() {
64.         return new DialogWindowWithoutInput(this);
65.     }
66. }

复制代码

步骤2：添加工具计算函数

在源文件目录中找到 src/main/java/ch/technokrat/gecko/geckocircuits/control/calculators 文件夹，新建 DPRControlCalculator.java，添加如下代码，内容是定义器件 IO 数量，设计模块算法。

1. package ch.technokrat.gecko.geckocircuits.control.calculators;
3. public class DPRControlCalculator extends AbstractControlCalculatable{
5.     //variables
7.     public DPRControlCalculator() {
8.         super(8, 1);
9.     }
11.     @Override
12.     public void berechneYOUT(final double deltaT) {
13.         //algorithm
14.         }
15.
16. }

复制代码

步骤3：添加工具字符串键值

在 src/main/java/ch/technokrat/gecko/i18n/resources/I18nKeys.java 中添加工具的描述键值：

1. DIGITAL_PR_CONTROL("Digital PR controller")

复制代码

在 src/main/java/ch/technokrat/gecko/geckocircuits/control/ControlTyp.java 中添加它在控制类工具中的键值：

1. C_DIGITAL_PR_CTRL(92, ReglerDPRCONTROL.tinfo)

复制代码

步骤4：新建和初始化工具组

在 src/main/java/ch/technokrat/gecko/geckocircuits/circuit/SchematischeEingabeAuswahl2.java 中添加新的工具组，将新建工具的键值放到工具组里：

1. private AbstractComponentTyp[] _typDSPTOOLS = new AbstractComponentTyp[]{
2.         ControlTyp.C_DIGITAL_PR_CTRL
3.     };

复制代码

在初始化方法中添加新的工具组：

1. createJPanelForTypes(_typDSPTOOLS, "DSP Tools");

复制代码

步骤5: 编译和运行

使用命令编译项目：

1. mvn package assembly:single

复制代码

将在target 目录下生成 target/gecko-1.0-jar-with-dependencies.jar 文件，运行命令：

1. java -Xmx3G -Dpolyglot.js.nashorn-compat=true -jar target/gecko-1.0-jar-with-dependencies.jar

复制代码

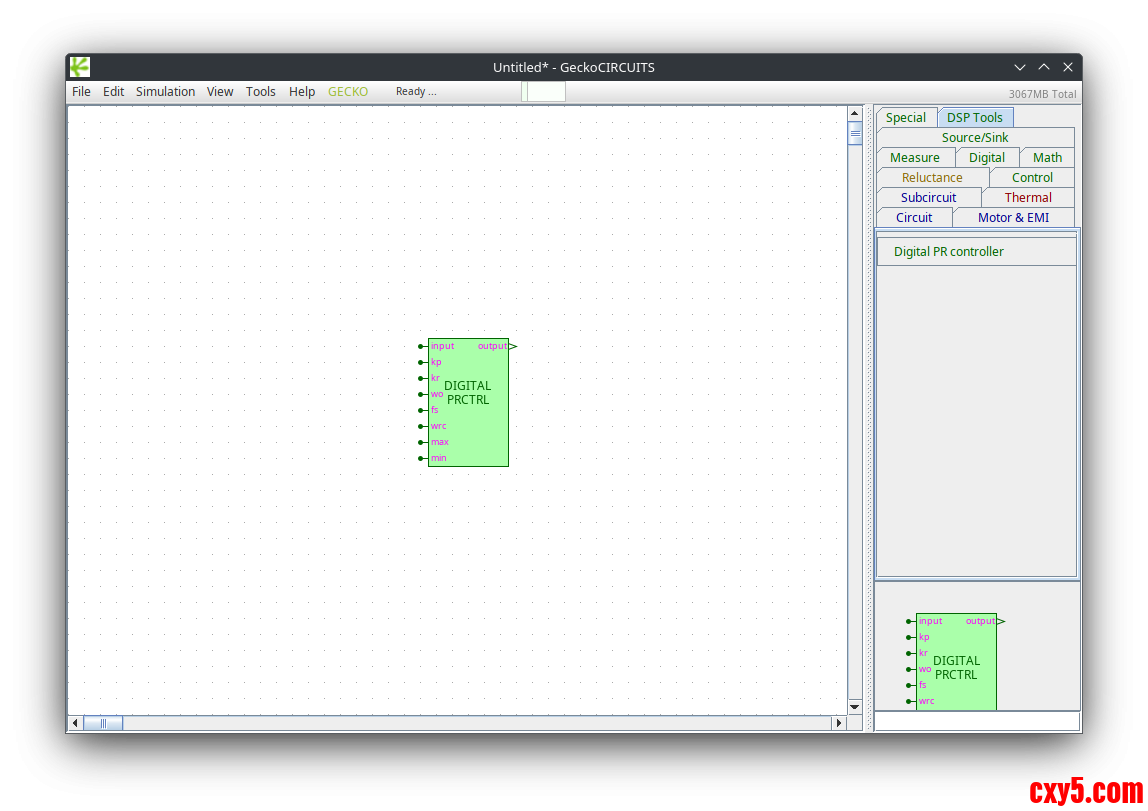

打开软件界面后验证，新建的工具已添加成功。
