【软件架构】 类和类的六种关系 Power Designer设计UML类图

UML(Unified Modeling Language)统一建模语言

• power designer中给类的“操作”添加“输入参数”




• 查看所设计类的代码：





类和类的六种关系

1 继承关系（泛化关系）

语义：子类和父类之间的关系
语法：extends
符号：

（子类指向父类）

• power designer泛化关系图标

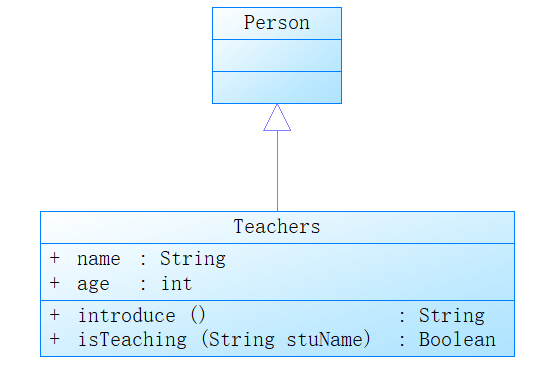

• 泛化关系举例





2 实现关系

语义：类和接口之间的关系
语法：implements
符号：

（类指向实现的接口）

• power designer实现关系图标

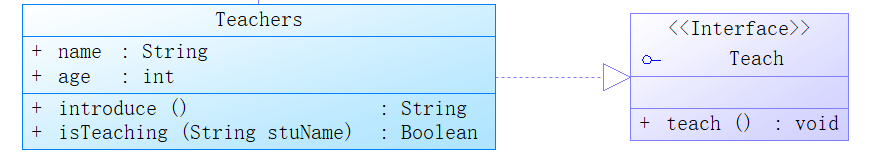

• 实现关系举例





3 依赖关系

语义：一个类A使用到了类B，但这种关系具有偶然性、临时性且非常弱
语法：B作为A方法的参数或局部变量存在
符号：

（类A指向类B）

• power designer依赖关系图标




• 依赖关系举例
  司机可以开所有车，车类型（B类）变了，驾驶方式（A类）也会变化





4 关联关系

语义：比依赖关系强，这种关系具有必然性、长期性且强烈。有一对一、一对多、多对多、单向和双向关联。
语法：B作为A的成员变量存在
符号：

（类A指向类B）

• power designer关联关系图标




• 关联关系举例
  一对多：顾客有很多订单，订单里面有很多商品





5 聚合关系

语义：关联关系的一种特例，整体和部分的关系，整体和部分可以分离，生命周期不同（例如：公司和员工，班级和学生）has关系
符号：

• power designer聚合关系图标

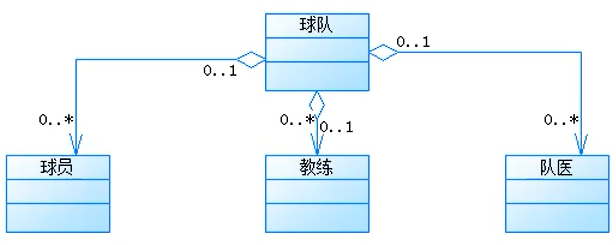

• 聚合关系举例





6 组合关系

语义：关联关系的一种特例，整体和部分的关系，整体和部分不可以分离，生命周期相同（例如：人和心脏/头）contains关系
符号：

• power designer组合关系图标




• 组合关系举例
