【节点】[Camera节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

在Unity URP Shader Graph中，Camera节点是一个功能强大的工具，它允许着色器访问当前渲染摄像机的各种属性和参数。这个节点为着色器提供了与摄像机交互的能力，使得开发者能够创建更加动态和响应式的视觉效果。通过Camera节点，着色器可以根据摄像机的状态、位置和投影特性来调整渲染行为，这在实现高级视觉效果如屏幕空间效果、距离相关效果和视角相关效果时尤为重要。
Camera节点的核心价值在于它打破了传统着色器与场景环境的隔离状态。在传统的着色器编程中，着色器通常只能处理传入的顶点和纹理数据，而无法直接感知场景中的摄像机状态。Camera节点填补了这一空白，为着色器提供了"感知"摄像机的能力，从而开启了更多创意可能性。
描述

Camera节点是Shader Graph中一个专门用于访问和利用摄像机属性的功能节点。它充当着色器与渲染摄像机之间的桥梁，提供了一系列与摄像机相关的数据输出端口。这些数据不仅包括摄像机游戏对象本身的基本属性，如在世界空间中的位置和朝向方向，还涵盖了摄像机的投影参数和渲染设置。
摄像机数据访问的深度解析

Camera节点提供的摄像机参数访问能力可以分为几个主要类别：
空间属性：包括摄像机的位置和方向矢量。这些属性对于实现基于视角的效果至关重要，比如菲涅耳效应、视差映射和动态环境映射。
投影属性：涵盖摄像机的投影类型（透视或正交）、近远平面距离以及Z缓冲区配置。这些参数在实现深度相关效果和屏幕空间效果时非常有用。
正交投影特定属性：专门针对正交摄像机的宽度和高度参数，可用于创建等距视角效果或2D渲染中的特定行为。
技术实现原理

在底层实现上，Camera节点实际上是对Unity内置着色器变量和函数的封装。这些变量包括_WorldSpaceCameraPos、_ProjectionParams、unity_OrthoParams等。Shader Graph通过将这些底层变量暴露为节点端口，使得即使不熟悉底层着色器编程的开发者也能轻松使用这些功能。
应用场景广度

Camera节点的应用范围非常广泛，从简单的距离淡化效果到复杂的屏幕空间反射都能看到它的身影。在URP渲染管线中，由于渲染路径和特性集的限制，Camera节点提供的标准化访问方式显得尤为重要，它确保了在不同平台和设备上的一致行为。
支持的渲染管线

Camera节点在Unity的不同渲染管线中有不同的支持情况：

• 通用渲染管线（URP）：完全支持Camera节点，所有端口功能正常可用。URP的设计理念强调轻量化和跨平台兼容性，Camera节点在这一管线中发挥着关键作用，帮助开发者创建高性能的视觉效果。

• 高清渲染管线（HDRP）：不支持此节点。HDRP拥有自己的一套摄像机数据访问机制和节点系统，这是由于其架构复杂性和功能集差异所决定的。HDRP提供了更专门的节点来处理摄像机交互，如HD Camera节点。


这种差异主要源于两种渲染管线的设计目标和架构差异。URP旨在提供轻量级、跨平台的渲染解决方案，而HDRP则专注于高端图形效果和物理精确的渲染。因此，在HDRP中，摄像机数据的访问方式更加精细和复杂，无法通过简单的Camera节点来涵盖所有功能。
端口

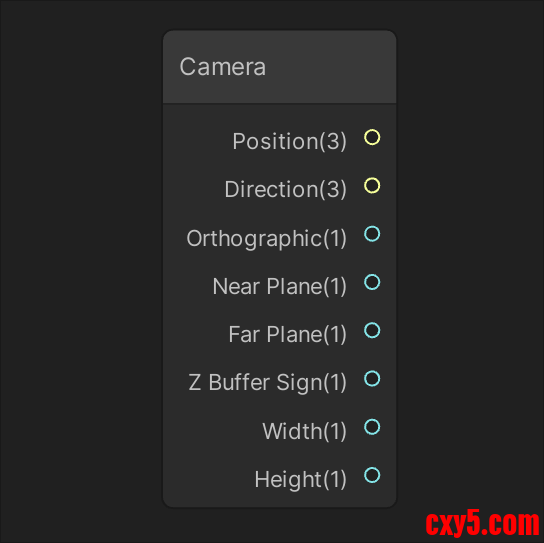

Camera节点提供了多个输出端口，每个端口都对应着摄像机的一个特定属性或参数。理解这些端口的含义和使用方法是有效利用Camera节点的关键。
Position（位置）端口

Position端口输出摄像机游戏对象在世界空间中的位置坐标，类型为Vector 3。
技术细节：

• 该端口对应内置着色器变量_WorldSpaceCameraPos

• 返回的是世界空间中的绝对位置坐标

• 在着色器中可以直接用于距离计算和方向向量构建


应用示例：

• 计算片段到摄像机的距离：float distance = length(WorldPos - _Camera_Position)

• 创建基于距离的淡化效果

• 实现视差遮挡映射时计算视角方向


使用技巧：

1. HLSL
3. // 计算视角方向的标准方法
4. float3 viewDirection = normalize(_Camera_Position - IN.WorldSpacePosition);

复制代码

Direction（方向）端口

Direction端口输出摄像机的前向矢量方向，类型为Vector 3。
技术实现：

• 该端口的计算相对复杂，涉及多个矩阵变换

• 本质上表示摄像机观察方向的单位向量

• 在世界空间中表示，可以直接用于光照计算和反射计算


核心应用：

• 反射效果中的视角向量计算

• 基于视角的材质效果（如各向异性材质）

• 屏幕空间效果的方向基准


重要注意事项：
Direction端口输出的方向向量与常见的视角方向计算有所不同。传统上，视角方向计算为摄像机位置 - 表面位置，而Direction端口直接提供摄像机的前向方向。在使用时需要根据具体需求选择合适的向量。
Orthographic（正交）端口

Orthographic端口返回一个浮点值，用于指示摄像机当前是否处于正交模式。
返回值含义：

• 返回1.0表示摄像机是正交摄像机

• 返回0.0表示摄像机是透视摄像机


技术背景：

• 对应unity_OrthoParams.w变量

• 在渲染管线内部用于区分不同的投影计算方式


应用场景：

• 创建在透视和正交模式下表现一致的效果

• 针对2D和3D不同场景的着色器优化

• UI元素和世界空间元素的协调渲染


使用示例：

1. HLSL
3. // 根据摄像机模式调整效果强度
4. float effectStrength = lerp(perspectiveStrength, orthographicStrength, _Camera_Orthographic);

复制代码

Near Plane（近平面）端口

Near Plane端口输出摄像机的近裁剪平面距离，类型为Float。
技术细节：

• 对应_ProjectionParams.y变量

• 表示从摄像机位置到近裁剪平面的距离

• 在深度计算和雾效中起重要作用


主要应用：

• 深度值的重新映射和标准化

• 基于距离的效果的起始点控制

• 优化计算，避免处理过于接近摄像机的片段


实际使用：

1. HLSL
3. // 计算标准化深度值
4. float linearDepth = (depth - _Camera_NearPlane) / (_Camera_FarPlane - _Camera_NearPlane);

复制代码

Far Plane（远平面）端口

Far Plane端口输出摄像机的远裁剪平面距离，类型为Float。
技术关联：

• 对应_ProjectionParams.z变量

• 与Near Plane配合使用定义摄像机的可视范围


核心用途：

• 深度缓冲区的范围定义

• 雾效和大气效果的远距离控制

• LOD（细节层次）系统的距离判断


典型应用模式：

1. HLSL
3. // 判断片段是否在摄像机范围内
4. float inCameraRange = saturate((distanceToCamera - _Camera_NearPlane) / (_Camera_FarPlane - _Camera_NearPlane));

复制代码

Z Buffer Sign（Z缓冲区符号）端口

Z Buffer Sign端口返回一个浮点值，指示当前使用的Z缓冲区方向。
返回值解释：

• 返回-1表示使用反转的Z缓冲区

• 返回1表示使用传统的Z缓冲区


技术背景：

• 对应_ProjectionParams.x变量

• 反转Z缓冲区是现代图形API中的常见优化技术

• 影响深度值的比较和计算方式


应用重要性：

• 正确的深度值处理需要考虑到Z缓冲区方向

• 自定义深度效果必须适应不同的Z缓冲区配置

• 跨平台兼容性的关键因素


使用示例：

1. HLSL
3. // 适应不同Z缓冲区配置的深度处理
4. float adjustedDepth = depth * _Camera_ZBufferSign;

复制代码

Width（宽度）端口

Width端口输出正交摄像机的宽度值，类型为Float。
特定条件：

• 仅在正交摄像机模式下有实际意义

• 对于透视摄像机，返回值可能不一致或为0


技术对应：

• 对应unity_OrthoParams.x变量

• 表示正交摄像机在世界单位中的宽度覆盖范围


应用场景：

• 2D游戏中的像素完美渲染

• UI元素的世界空间定位

• 等距视角游戏中的坐标计算


Height（高度）端口

Height端口输出正交摄像机的高度值，类型为Float。
与Width端口的关联：

• 同样仅在正交模式下有效

• 与Width共同定义正交摄像机的视口范围


实用价值：

• 计算正交摄像机下的屏幕比例

• 实现响应式2D视觉效果

• 世界坐标到屏幕坐标的转换


综合使用示例：

1. HLSL
3. // 计算正交摄像机下的UV坐标
4. float2 orthoUV = (worldPos.xz - _Camera_Position.xz) / float2(_Camera_Width, _Camera_Height) + 0.5;

复制代码

生成的代码示例

理解Camera节点在底层生成的代码对于高级着色器开发和调试非常重要。以下是对生成代码的详细解析：
完整代码结构

1. HLSL
3. float3 _Camera_Position = _WorldSpaceCameraPos;
4. float3 _Camera_Direction = -1 * mul(UNITY_MATRIX_M, transpose(mul(UNITY_MATRIX_I_M, UNITY_MATRIX_I_V)) [2].xyz);
5. float _Camera_Orthographic = unity_OrthoParams.w;
6. float _Camera_NearPlane = _ProjectionParams.y;
7. float _Camera_FarPlane = _ProjectionParams.z;
8. float _Camera_ZBufferSign = _ProjectionParams.x;
9. float _Camera_Width = unity_OrthoParams.x;
10. float _Camera_Height = unity_OrthoParams.y;

复制代码

代码解析与优化建议

位置向量计算：

1. HLSL
3. float3 _Camera_Position = _WorldSpaceCameraPos;

复制代码

这是最直接的映射，_WorldSpaceCameraPos是Unity内置的全局变量，在所有着色器 passes 中都可用。
方向向量计算：

1. HLSL
3. float3 _Camera_Direction = -1 * mul(UNITY_MATRIX_M, transpose(mul(UNITY_MATRIX_I_M, UNITY_MATRIX_I_V)) [2].xyz);

复制代码

这个计算相对复杂，涉及多个矩阵运算：

• UNITY_MATRIX_I_V是观察矩阵的逆矩阵

• UNITY_MATRIX_I_M是模型矩阵的逆矩阵

• 通过提取第三行（[2].xyz）获取前向向量

• 最后的矩阵乘法将其转换到合适空间


投影参数映射：

1. HLSL
3. float _Camera_Orthographic = unity_OrthoParams.w;
4. float _Camera_NearPlane = _ProjectionParams.y;
5. float _Camera_FarPlane = _ProjectionParams.z;
6. float _Camera_ZBufferSign = _ProjectionParams.x;

复制代码

_ProjectionParams是float4向量，各分量存储不同的投影参数：

• x: Z缓冲区符号

• y: 近平面距离

• z: 远平面距离

• w: 1.0 + Far/Near（用于深度计算）


正交参数访问：

1. HLSL
3. float _Camera_Width = unity_OrthoParams.x;
4. float _Camera_Height = unity_OrthoParams.y;

复制代码

unity_OrthoParams也是float4向量：

• x: 正交摄像机宽度

• y: 正交摄像机高度

• z: 未使用

• w: 正交模式标志


性能考虑与最佳实践

常量优化：
大多数摄像机参数在单帧内是常量，可以考虑在SubShader级别或Pass级别进行预计算，避免逐片段计算。
条件编译：
针对不同平台和渲染路径，可以使用条件编译来优化代码：

1. HLSL
3. #if defined(ORTHOGRAPHIC_CAMERA)
4.     // 使用正交特定优化
5. #else
6.     // 透视摄像机处理
7. #endif

复制代码

矩阵运算优化：
复杂的矩阵运算如方向计算可以考虑在顶点着色器中执行，然后通过插值传递给片段着色器，减少计算负担。
实际应用案例

案例1：基于距离的透明度渐变

需求场景：
创建一个材质，使得物体在距离摄像机特定范围内逐渐变得透明，用于实现淡入淡出效果。
实现方案：

1. HLSL
3. // 在Fragment着色器阶段
4. float3 cameraPos = _Camera_Position;
5. float nearFadeStart = _Camera_NearPlane + 1.0; // 近平面外1单位开始淡化
6. float nearFadeEnd = nearFadeStart + 2.0; // 2单位范围内完成淡化
8. float distanceToCamera = length(worldPos - cameraPos);
9. float nearAlpha = 1.0 - saturate((distanceToCamera - nearFadeStart) / (nearFadeEnd - nearFadeStart));
11. // 远距离淡化
12. float farFadeStart = _Camera_FarPlane - 5.0;
13. float farFadeEnd = _Camera_FarPlane;
14. float farAlpha = saturate((distanceToCamera - farFadeStart) / (farFadeEnd - farFadeStart));
16. float finalAlpha = nearAlpha * farAlpha;

复制代码

案例2：屏幕空间雪花效果

需求场景：
实现一个在下雪天气中，雪花似乎落在屏幕上的效果，而非3D空间中的真实雪花。
技术实现：

1. HLSL
3. // 使用正交摄像机参数创建屏幕空间效果
4. float2 screenSpaceUV = IN.ScreenPosition.xy / IN.ScreenPosition.w;
6. // 根据摄像机模式调整效果
7. float isOrtho = _Camera_Orthographic;
8. float2 effectSize = lerp(float2(1.0, 1.0), float2(_Camera_Width, _Camera_Height), isOrtho);
10. // 创建雪花UV
11. float2 snowUV = screenSpaceUV * effectSize;
12. float snow = GenerateSnowPattern(snowUV, _Time.y);
14. // 混合到最终颜色
15. color.rgb = lerp(color.rgb, snowColor, snow * isOrtho);

复制代码

案例3：自适应视差映射

需求场景：
创建一种视差映射效果，能够根据摄像机是透视还是正交模式自动调整视差强度。
解决方案：

1. HLSL
3. // 计算基础视差偏移
4. float2 parallaxOffset = CalculateParallaxOffset(texcoord, viewDir);
6. // 根据摄像机模式调整强度
7. float perspectiveStrength = 0.1;
8. float orthographicStrength = 0.02; // 正交模式下减弱效果
10. float adaptiveStrength = lerp(perspectiveStrength, orthographicStrength, _Camera_Orthographic);
11. parallaxOffset *= adaptiveStrength;
13. // 应用调整后的偏移
14. float2 newTexcoord = texcoord + parallaxOffset;

复制代码

高级技巧与注意事项

性能优化策略

计算时机选择：

• 在顶点着色器中计算摄像机相关向量可以减少片段着色器的负担

• 对于静态摄像机场景，可以考虑将摄像机参数作为常量传递


精度管理：

• 在世界空间很大的场景中，需要注意浮点精度问题

• 可以考虑使用相对位置而非绝对位置进行计算


跨平台兼容性

移动平台考虑：

• 在移动设备上，复杂的矩阵运算可能影响性能

• 建议使用简化计算或查找表方法


图形API差异：

• 不同图形API在Z缓冲区处理上可能有细微差异

• 建议进行充分的跨平台测试


调试与故障排除

常见问题：

• 方向向量不正确：检查矩阵乘法顺序和空间转换

• 深度计算错误：验证Z缓冲区符号和深度范围

• 正交模式异常：确认摄像机设置和参数映射


调试技巧：

• 使用颜色编码可视化各个摄像机参数

• 创建调试模式，单独测试每个端口的功能

• 对比内置着色器变量与Camera节点输出的一致性


Camera节点作为URP Shader Graph中的重要组件，为着色器开发提供了强大的摄像机交互能力。通过深入理解其各个端口的功能和底层实现原理，开发者可以创建出更加动态、响应式和视觉丰富的效果。无论是简单的距离淡化还是复杂的屏幕空间效果，Camera节点都能提供必要的技术支持。掌握Camera节点的使用，将显著提升在URP管线中开发高级视觉效果的能力和效率。
