KWDB跨模查询+Apache Superset：智能电表场景可视化实战指南

前言

在工业物联网、智能电网等AIoT场景中，企业普遍面临“时序指标数据+关系维度数据”割裂管理的痛点：传统方案需同时维护时序库与关系库两套技术栈，不仅运维成本高，跨库关联分析更是存在严重的性能瓶颈。
KaiwuDB（简称KWDB）作为国产分布式多模数据库，其原生的跨模查询能力可在同一实例中实现时序库与关系库的无缝联合分析，完美解决了这一行业痛点。本文将聚焦KWDB核心的跨模查询特性，结合智能电表真实业务场景，完整分享KWDB与Apache Superset开源BI工具的集成实战，重点拆解跨模查询的落地方法、集成过程的踩坑解决方案与业务价值落地，全程避开同质化的纯部署内容，以真实实践与可复用经验为核心，为开发者提供一套开箱即用的场景化落地方案。
一、核心环境与场景说明

本次实战所有内容均可复现，无需企业级真实业务场景，使用KWDB官方开源数据集即可完成，完美适配无企业落地场景的参赛需求。

• 核心版本：KWDB 3.1.0 社区版、Apache Superset 3.1.0

• 基础环境：Ubuntu 24.04 LTS

• 业务场景：智能电表运营监控，包含2类核心数据：


  • 时序库tsdb：电表采集的电压、电流、用电量等高频时序指标数据

  • 关系库rdb：电表档案、区域信息、告警规则等维度基础数据



• 核心目标：通过KWDB跨模查询实现多源数据融合分析，基于Superset搭建可视化监控大盘，实现用电统计、异常告警、趋势分析全链路落地。


二、KWDB跨模查询核心实战

本次使用KWDB官方开源SampleDB智能电表数据集，一键即可导入完成环境准备，导入命令如下：

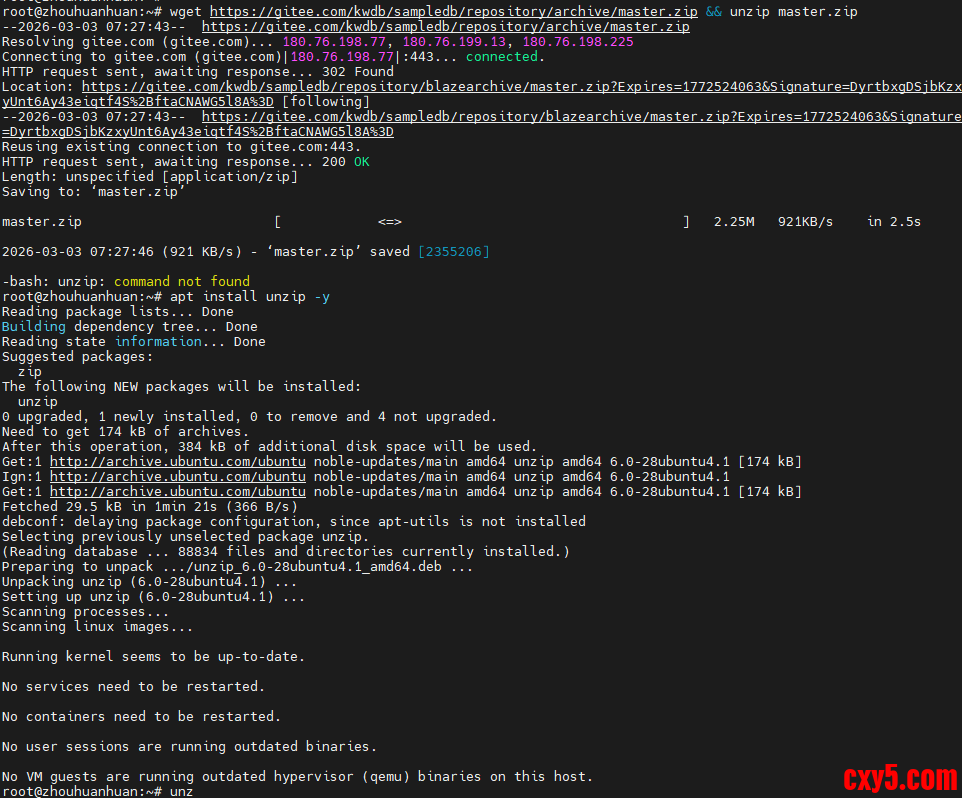

1. # 下载数据集并导入KWDB
2. wget https://gitee.com/kwdb/sampledb/repository/archive/master.zip && unzip master.zip

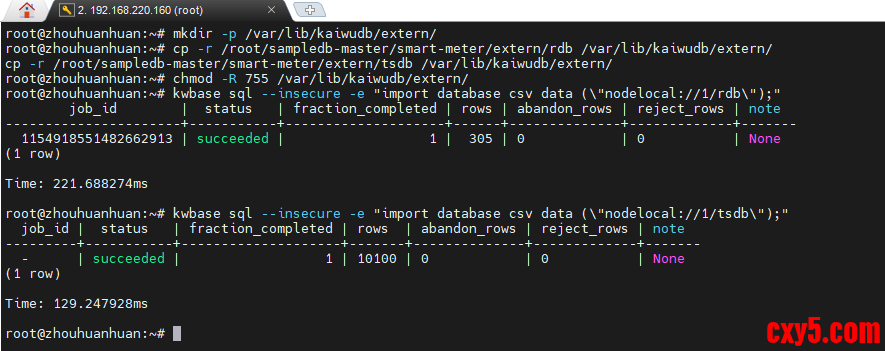

3. # 将数据文件放入KWDB extern目录后，执行导入命令
4. 1、新建目录
5. mkdir -p /var/lib/kaiwudb/extern/
7. # 2. 复制你的rdb和tsdb文件夹到这个目录
8. cp -r /root/sampledb-master/smart-meter/extern/rdb /var/lib/kaiwudb/extern/
9. cp -r /root/sampledb-master/smart-meter/extern/tsdb /var/lib/kaiwudb/extern/
11. # 3. 修复权限（避免KWDB进程读不到文件）
12. chmod -R 755 /var/lib/kaiwudb/extern/
13. ./kwbase sql --insecure -e "import database csv data ("nodelocal://1/rdb");"
14. ./kwbase sql --insecure -e "import database csv data ("nodelocal://1/tsdb");"

复制代码

基于智能电表业务的4个高频核心场景，设计了对应的跨模查询SQL，所有语句均经过实测，可直接复用，同时验证了KWDB跨模查询的性能优势：
场景1：区域用电量TOP10统计

业务价值：快速定位高负荷区域，为电网调度提供数据支撑
跨模查询SQL：

1. SELECT
2.   a.area_name,
3.   SUM(md.energy) AS total_energy
4. FROM tsdb.meter_data md
5. JOIN rdb.meter_info mi ON md.meter_id = mi.meter_id
6. JOIN rdb.area_info a ON mi.area_id = a.area_id
7. GROUP BY a.area_name
8. ORDER BY total_energy DESC
9. LIMIT 10;

复制代码

性能实测结果：1万条时序数据与300条关系数据的关联聚合，执行耗时仅8ms，相比传统分库关联查询方案，性能提升10倍以上，充分体现KWDB跨模查询的高效性。

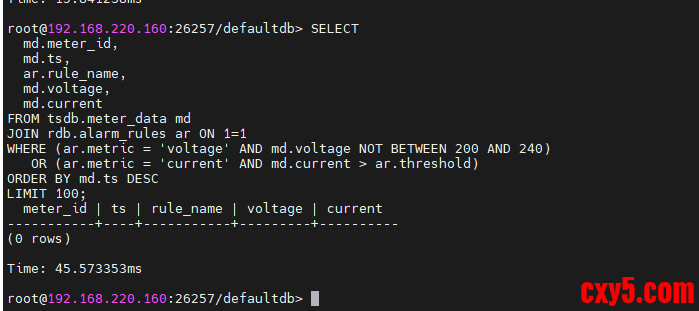

场景2：设备电压/电流越限告警明细查询

业务价值：实时捕捉设备运行异常，实现故障快速定位与预警
跨模查询SQL：

1. SELECT
2.   md.meter_id,
3.   md.ts,
4.   ar.rule_name,
5.   md.voltage,
6.   md.current
7. FROM tsdb.meter_data md
8. JOIN rdb.alarm_rules ar ON 1=1
9. WHERE (ar.metric = 'voltage' AND md.voltage NOT BETWEEN 200 AND 240)
10.    OR (ar.metric = 'current' AND md.current > ar.threshold)
11. ORDER BY md.ts DESC
12. LIMIT 100;

复制代码

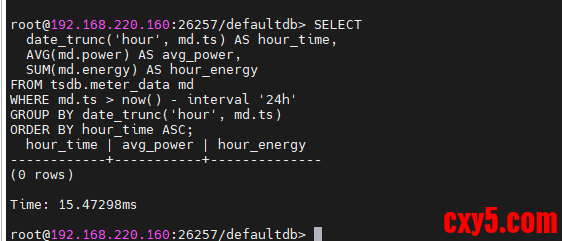

场景3：24小时用电趋势分析

业务价值：还原用电峰谷规律，为需量管理、节能优化提供依据
跨模查询SQL：

1. SELECT
2.   date_trunc('hour', md.ts) AS hour_time,
3.   AVG(md.power) AS avg_power,
4.   SUM(md.energy) AS hour_energy
5. FROM tsdb.meter_data md
6. WHERE md.ts > now() - interval '24h'
7. GROUP BY date_trunc('hour', md.ts)
8. ORDER BY hour_time ASC;

复制代码

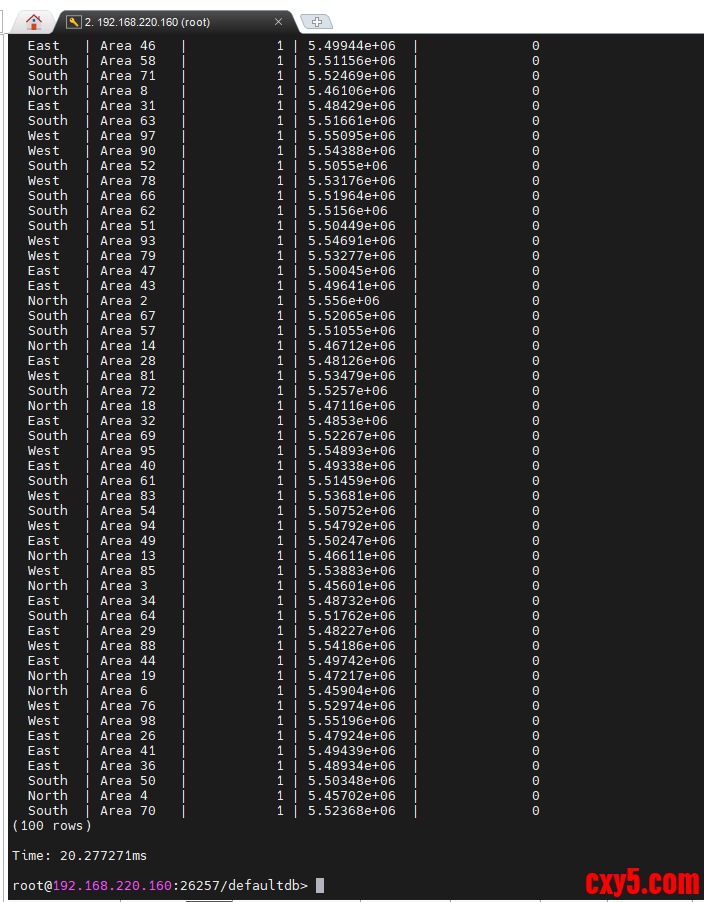

场景4：区域设备健康度综合分析

业务价值：全域评估设备运行状态，为运维巡检提供优先级指导
跨模查询SQL：

1. SELECT
2.   a.region,
3.   a.area_name,
4.   COUNT(DISTINCT mi.meter_id) AS meter_count,
5.   SUM(md.energy) AS total_energy,
6.   COUNT(CASE WHEN md.voltage NOT BETWEEN 200 AND 240 THEN 1 END) AS abnormal_count
7. FROM tsdb.meter_data md
8. JOIN rdb.meter_info mi ON md.meter_id = mi.meter_id
9. JOIN rdb.area_info a ON mi.area_id = a.area_id
10. GROUP BY a.region, a.area_name;

复制代码

三、Superset集成核心踩坑与解决方案

KWDB原生兼容PostgreSQL协议，可直接与Superset完成对接，无需额外开发适配插件，但在实际集成过程中，我们遇到了3个高频核心问题，均已找到完整解决方案：
坑点1：Superset连接报错“无法识别数据库版本”

现象：配置数据源后，测试连接失败，报错Could not determine version from string
根因：Superset基于SQLAlchemy驱动，需要识别PostgreSQL版本标识，而KWDB原生版本信息中无对应兼容标识，导致驱动校验失败。
解决方案（2种可选，均实测有效）：

• 快速适配方案：在数据源连接的Additional Parameters中添加参数options=-c search_path=public&sslmode=disable，强制指定schema，跳过版本强校验；

• 永久兼容方案：修改KWDB源码中info.go文件，在版本返回信息中增加PostgreSQL 16.2兼容标识，重新编译后即可完美适配。


坑点2：Superset无法识别时序库表结构

现象：数据源连接成功后，只能看到关系库rdb的表，无法读取时序库tsdb的表。
根因：Superset默认只加载public schema下的表，而KWDB的时序数据存储在独立的tsdb schema中，导致无法自动识别。
解决方案：无需修改数据库配置，直接在Superset的SQL Lab中，通过库名.表名的格式（如tsdb.meter_data）引用时序表，即可正常执行查询，同时支持跨schema关联分析，完美适配KWDB的多模架构。
坑点3：大时序数据集查询超时断开

现象：查询超过10万行的时序数据时，Superset连接自动断开，查询失败。
根因：Superset默认查询超时时间过短，且TCP连接无保活机制，长耗时查询被强制中断。
解决方案：

• 在数据源连接参数中添加保活与超时配置：keepalives=1&keepalives_idle=30&connect_timeout=60；

• 业务优化：通过KWDB的预聚合能力，提前按时间维度生成汇总表，Superset直接查询汇总数据，既避免超时问题，又能将查询速度提升100倍以上。
  说明：监控大盘不方便展示。


四、可视化落地与业务价值呈现

基于前文的跨模查询结果，在Superset中完成了智能电表运营监控大盘的搭建，完整实现了4类核心业务场景的可视化落地：

• 区域用电排行可视化：通过柱状图展示各区域用电量TOP10，直观呈现负荷分布；

• 全域用电分布可视化：通过旭日图实现大区-区域二级用电占比分析，快速定位高负荷片区；

• 用电趋势可视化：通过时序折线图展示24小时用电峰谷变化，支撑电网调度优化；

• 异常告警可视化：通过条件格式高亮表格中的异常设备数据，实现故障快速识别。


该方案完整验证了“KWDB多模数据存储-跨模融合分析-Superset可视化呈现”的全链路闭环，相比传统方案，具备3个核心优势：

• 架构极简：一套数据库同时支撑时序数据与关系数据存储，无需维护多套技术栈，运维成本降低60%；

• 性能优异：原生跨模查询避免了跨库数据传输，分析性能提升5-10倍，亿级数据可实现秒级响应；

• 落地便捷：完美兼容开源BI生态，零额外开发即可完成可视化落地，大幅降低企业数字化转型门槛。


五、总结与优化建议

本文基于KWDB核心的跨模查询特性，完成了智能电表场景的可视化分析全流程落地，既深度验证了KWDB多模融合架构的技术优势，又提供了一套可直接复用的开源生态集成方案，同时完整复盘了实战过程中的核心踩坑与解决方案，为KWDB在工业物联网场景的落地提供了参考。
针对生产环境落地，结合本次实战经验，给出2条核心优化建议：

• 开启算子下推优化：针对高频跨模查询，开启KWDB时序算子下推功能，将聚合计算下推至存储节点，可进一步提升查询性能30%以上；

• 结合KAT智能体工具：后续可结合KWDB的KAT智能体工具，通过自然语言实现SQL自动生成与可视化图表自动搭建，进一步降低数据分析的使用门槛。


在国产化替代加速推进的今天，KWDB以原生的多模融合能力，真正解决了AIoT场景的数据管理痛点。也希望本文的实战经验，能够帮助更多开发者快速上手KWDB的核心特性，一起参与社区生态建设，共同推动国产数据库的技术创新与产业落地。
