Dielectric Specular 节点是 Unity URP Shader Graph 中用于物理渲染的重要工具，专门用于计算介电材质（非金属材质）的基础反射率 F0 值。在基于物理的渲染（PBR）工作流中，准确表示材质的光学特性至关重要，该节点通过预定义的物理参数简化了这一过程，让开发者能够快速实现真实感渲染效果。
描述

Dielectric Specular 节点返回物理材质的介电镜面反射 (Dielectric Specular) F0 值，这是 PBR 渲染中描述非金属材质表面基础反射率的关键参数。F0 代表材质在垂直入射角度（即法线方向）的反射率，对于介电材质而言，这个值通常较低且相对恒定。
通过节点上的 Material 下拉选单参数，用户可以选择不同类型的预设材质，每种材质都有其特定的 F0 值范围，这些值基于真实世界的物理测量数据。
Common 材质类型定义了 0.034 到 0.048 的 sRGB 值范围，这个范围覆盖了大多数常见介电材质的基础反射率。使用 Range 参数可以在这个范围内进行线性插值，选择精确的 F0 值。这种材质类型特别适用于塑料、织物、木材、橡胶等广泛的非金属材质，为这些材质提供了物理准确的反射起点。
对于需要更精确控制的特殊情况，可以使用 Custom材料类型来自定义物理材质值。在这种模式下，输出值由材质的折射率（Index of Refraction，简称 IOR）直接计算得出。折射率可以通过 IOR 参数进行设置，节点会自动使用菲涅耳方程计算对应的 F0 值。
该节点的设计遵循了物理光学原理，确保了渲染结果的真实性和一致性。在复杂的照明环境中，正确的 F0 值能够确保材质在不同角度和光照条件下表现出正确的反射行为，这是实现高质量 PBR 渲染的基础。
端口

Dielectric Specular 节点的端口配置简洁明了，只包含一个输出端口：
名称方向类型绑定描述Out输出Float无输出计算得到的介电镜面反射 F0 值这个单输出设计反映了节点的专用性 - 它专注于提供准确的 F0 值，而不涉及其他材质属性的计算。输出值是一个浮点数，表示在 sRGB 颜色空间中的反射率值，可以直接连接到 Shader Graph 中的其他节点，特别是与反射、高光相关的输入。
在实际使用中，这个输出值通常会被连接到：

• 高光反射计算节点

• 环境反射节点

• PBR 主节点的 Specular 输入

• 自定义光照模型中的反射率参数


控件

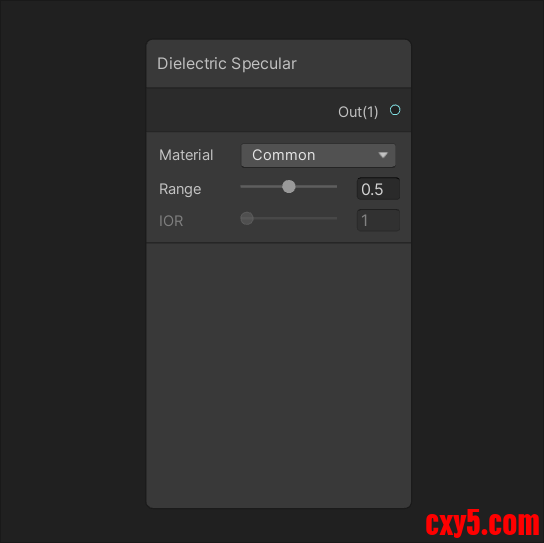

Dielectric Specular 节点提供了直观的控件系统，让用户能够灵活地调整材质的光学属性：
名称类型选项描述Material下拉选单Common、RustedMetal、Water、Ice、Glass、Custom选择要输出的材质类型，每种类型对应不同的 F0 值或计算方式Range滑动条0.0 到 1.0控制 Common 材质类型的输出值，在 0.034 到 0.048 范围内进行线性插值IOR滑动条1.0 到 3.0控制 Custom 材质类型的折射率，用于计算自定义的 F0 值Material 下拉选单详解

Material 下拉选单是节点的核心控制，提供了六种不同的材质选项：

• Common：通用介电材质，适用于大多数塑料、橡胶、织物等常见非金属材质。F0 值范围从 0.034（约 4%）到 0.048（约 5%），这个范围基于对常见塑料材质的实际测量数据。

• RustedMetal：锈蚀金属材质，F0 值为 0.030（3%）。虽然金属本身是导体而非介电体，但锈蚀层表现为介电特性，这个预设适用于表现金属表面的氧化层或涂层。

• Water：水材质，F0 值为 0.020（2%）。基于水的折射率（约 1.33）计算得出，适用于水体、液体表面的渲染。

• Ice：冰材质，F0 值为 0.018（1.8%）。基于冰的折射率（约 1.31）计算，适用于冰块、冰面等冷冻水体的表现。

• Glass：玻璃材质，F0 值为 0.040（4%）。基于典型玻璃的折射率（约 1.5）计算，适用于各种玻璃制品的渲染。

• Custom：自定义材质，允许用户通过设置折射率（IOR）来自定义 F0 值。这种模式适用于特殊材质或需要精确控制的光学效果。


Range 滑动条

Range 滑动条仅在选择了 Common 材质类型时可用，它控制着在 0.034 到 0.048 范围内的线性插值：

• 当值为 0.0 时，输出 0.034

• 当值为 1.0 时，输出 0.048

• 中间值按线性关系插值


这个设计允许用户在常见塑料材质的反射率范围内进行微调，以适应不同光泽度和成分的塑料材质。
IOR 滑动条

IOR 滑动条仅在选择了 Custom 材质类型时可用，它控制材质的折射率：

• 折射率范围从 1.0（真空）到 3.0（高折射率材料）

• 默认值为 1.0

• 节点使用菲涅耳方程计算对应的 F0 值


折射率是描述光在材质中传播速度减慢程度的物理量，直接影响材质的反射特性。常见材质的折射率包括：

• 空气：约 1.0

• 水：约 1.33

• 玻璃：约 1.5

• 钻石：约 2.42


生成的代码示例

以下示例代码展示了 Dielectric Specular 节点在不同材质模式下生成的 HLSL 代码，这些代码揭示了节点内部的数学计算原理：
Common 材质模式

1. HLSL
3. float _DielectricSpecular_Range = 0.5;
4. float _DielectricSpecular_Out = lerp(0.034, 0.048, _DielectricSpecular_Range);

复制代码

在 Common 模式下，节点使用线性插值（lerp）函数在 0.034 和 0.048 之间计算最终的 F0 值。Range 参数控制插值的权重，0.0 对应最小值，1.0 对应最大值，0.5 则对应中间值 0.041。
RustedMetal 材质模式

1. HLSL
3. float _DielectricSpecular_Out = 0.030;

复制代码

RustedMetal 模式直接返回固定的 F0 值 0.030，这个值基于对锈蚀金属表面的光学测量数据。
Water 材质模式

1. HLSL
3. float _DielectricSpecular_Out = 0.020;

复制代码

Water 模式返回水的标准 F0 值 0.020，这个值由水的折射率（约 1.33）通过菲涅耳方程计算得出。
Ice 材质模式

1. HLSL
3. float _DielectricSpecular_Out = 0.018;

复制代码

Ice 模式返回冰的 F0 值 0.018，略低于水，反映了冰的稍低折射率（约 1.31）。
Glass 材质模式

1. HLSL
3. float _DielectricSpecular_Out = 0.040;

复制代码

Glass 模式返回典型玻璃的 F0 值 0.040，基于玻璃的标准折射率 1.5 计算。
Custom 材质模式

1. HLSL
3. float _DielectricSpecular_IOR = 1;
4. float _DielectricSpecular_Out = pow(_Node_IOR - 1, 2) / pow(_DielectricSpecular_IOR + 1, 2);

复制代码

Custom 模式使用菲涅耳方程计算 F0 值，公式为：F0 = ((IOR - 1)/(IOR + 1))²。这是光学中描述垂直入射反射率的标准公式，确保了物理准确性。
实际应用示例

塑料材质创建

创建一个逼真的塑料材质是 Dielectric Specular 节点的典型应用场景：

• 在 Shader Graph 中创建 Dielectric Specular 节点

• 将 Material 设置为 Common

• 调整 Range 参数到约 0.7 的位置，获得大约 0.044 的 F0 值

• 将输出连接到 PBR 主节点的 Specular 输入

• 设置合适的基础颜色、光滑度和法线贴图


这种设置能够创建出视觉上准确的塑料表面，在各类光照条件下都能保持一致的反射特性。
水体渲染

对于水体渲染，使用 Water 预设可以快速获得物理准确的水面反射：

• 选择 Water 材质类型

• 获得固定的 0.020 F0 值

• 结合法线贴图模拟水面波纹

• 使用透明度混合实现水体的视觉深度

• 添加折射效果增强真实感


自定义光学材质

当需要渲染特殊光学材质时，Custom 模式提供了完全的控制：

• 选择 Custom 材质类型

• 根据目标材质设置正确的 IOR 值



  • 普通玻璃：IOR = 1.5

  • 水晶：IOR = 1.55

  • 钻石：IOR = 2.42



• 节点自动计算对应的 F0 值

• 结合适当的光滑度和透明度设置


技术细节与最佳实践

颜色空间考虑

Dielectric Specular 节点输出的 F0 值是在 sRGB 颜色空间中定义的，这与 Unity 的默认颜色空间一致。在线性颜色空间项目中，这些值会自动进行正确的转换。
性能影响

Dielectric Specular 节点本身的计算开销极低，因为它只涉及简单的数值操作或预定义值的输出。在大多数情况下，使用该节点不会对渲染性能产生明显影响。
与其他节点的配合

Dielectric Specular 节点通常与其他 PBR 相关节点配合使用：

• 与 Normal 节点结合定义表面微观结构

• 与 Smoothness 节点结合控制高光大小和强度

• 与环境反射节点结合实现准确的基于图像的照明


常见误区

• 误用于金属材质：Dielectric Specular 节点专为介电材质设计，金属材质应使用不同的反射模型

• 过度调整 Range：在 Common 模式下，保持 Range 在合理范围内（0.2-0.8）通常能获得更自然的结果

• 忽略环境光照：F0 值的效果高度依赖环境光照，确保场景中有足够的环境反射信息
