STC8G内置IRC 32KHz的试用

在某论坛上，曾有坛友在测试STC8G内置IRC 32KHz，刚好手头有芯片STC8G1K08-SOP8，于是直接焊接到SOP8转DIP8板子上，就可以进行测试了。

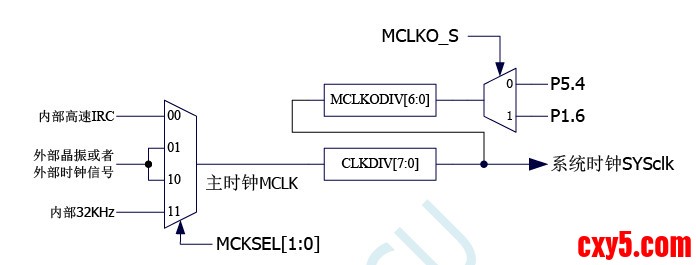

STC8G内部时钟结构如下图：

从图中可以看出，想启用内部32KHz，就必须CLKSEL=0x03;但是单单CLKSEL=0x03是无法启用内部32KHz的，因为还需要将IRC32KCR bit7置位，还有IRC分频也得设置好，否则会造一些异常。
完整的代码如下：
P_SW2 |= 0x80; IRC32KCR=0x80; CLKDIV=1; while(!(IRC32KCR&0x01)); CLKSEL=0x03;
STC8G1K08还能将时钟通过分频后直接输出到P54，如果启用IRC32KHz，然后再进行32分频，理想的话，在P54就可以得到1KHz的方波，但实际只是接近1KHz而已，因为芯片手册中有强调，IRC  32KHz误差很大的。
这是我手头的STC8G1K08从P54输出的接近1KHz的方波：

误差差不多88%!
2026.2.28
