如何将图片转化为LOGO并放在Layout中

一个创建LOGO的skill脚本
（手把手教学）
1.一个创建LOGO的skill脚本 - 脚本资料区 - EETOP 创芯网论坛 (原名：电子顶级开发网) –

一、数字、字母与标点符号Logo
1、下载第一个压缩包，并解压
eetop.cn_CreateLogo.zip

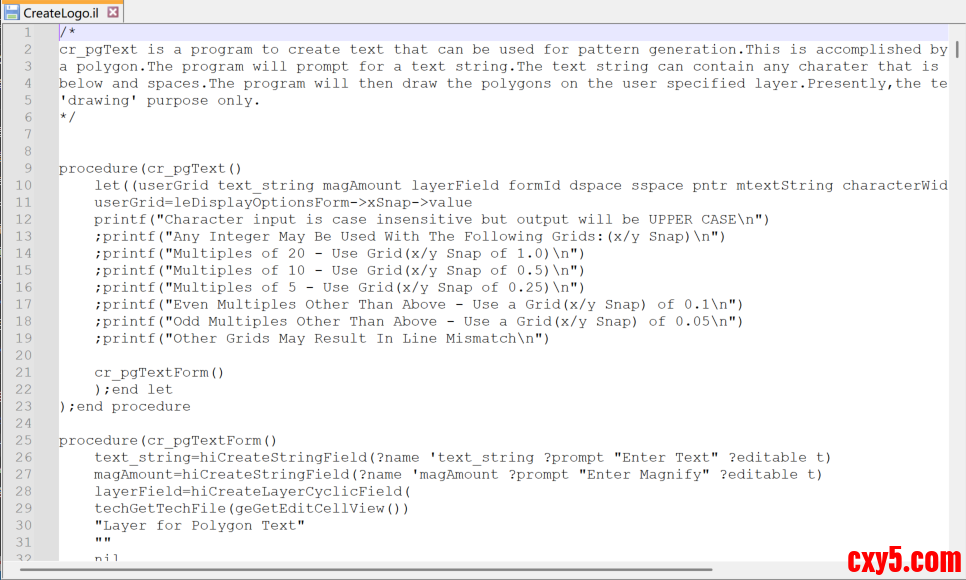

2、打开该脚本

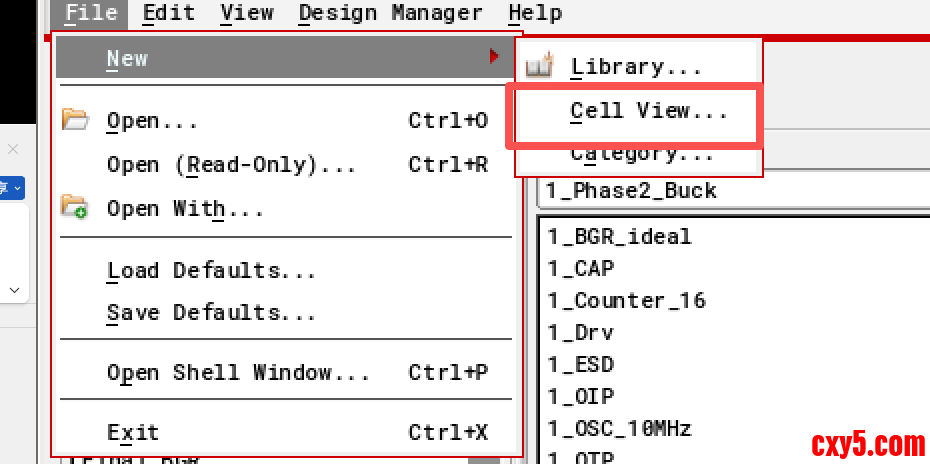

3、打开Cadence，新建一个新的layout文件

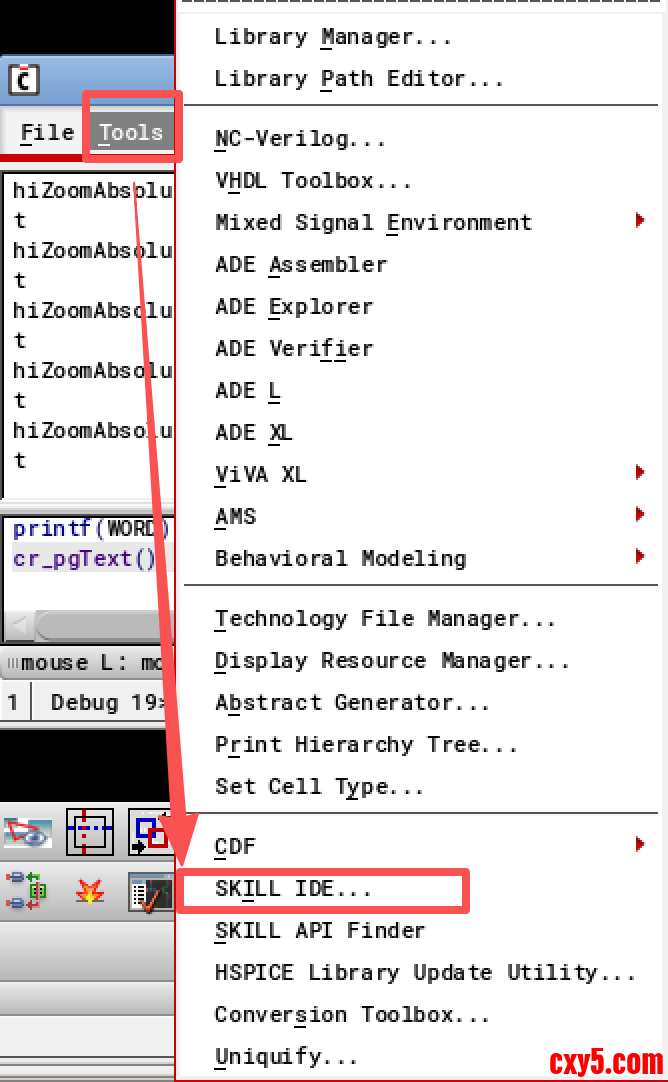

4、打开Cadence软件自带的SKILL IDE工具

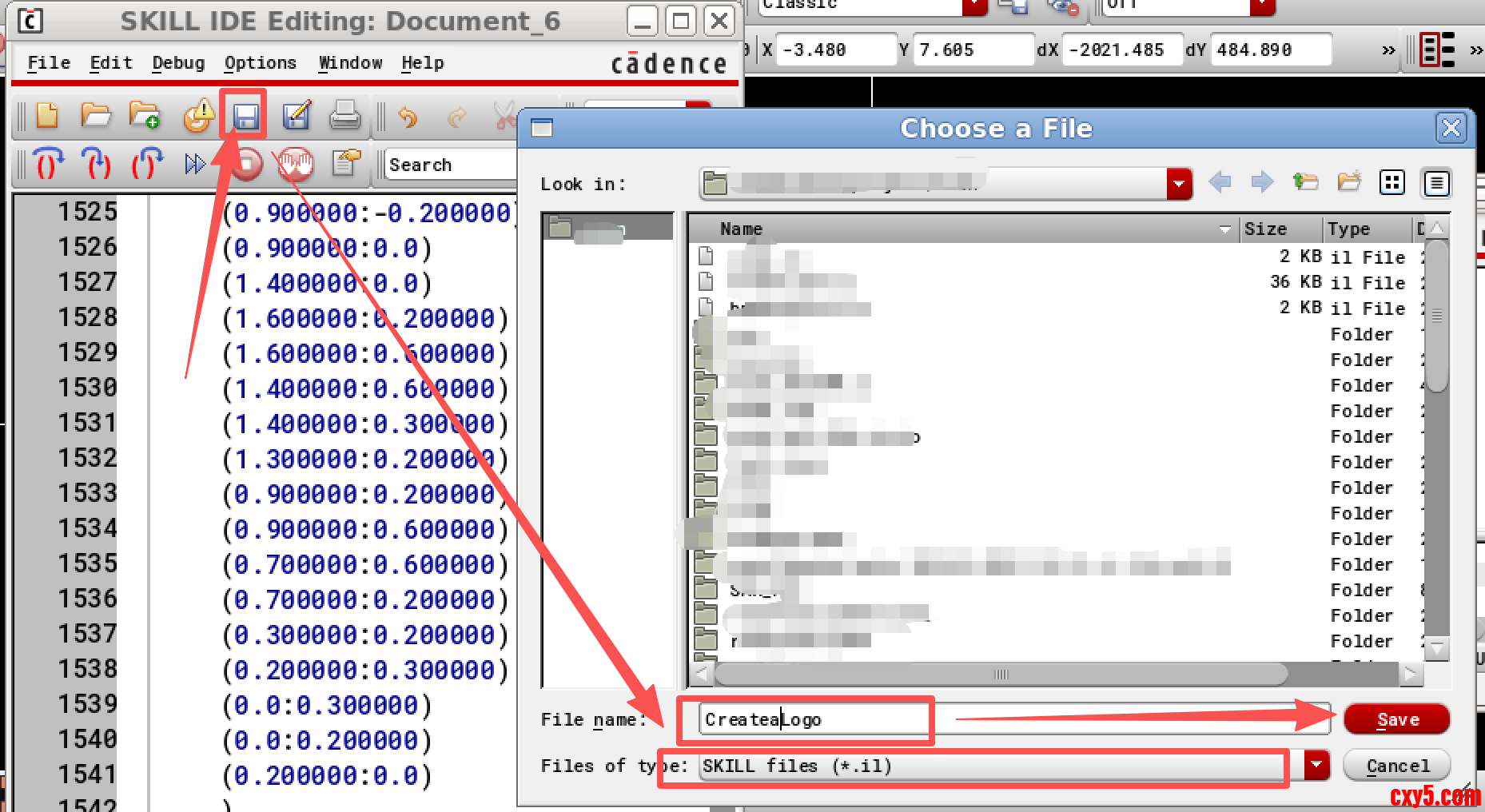

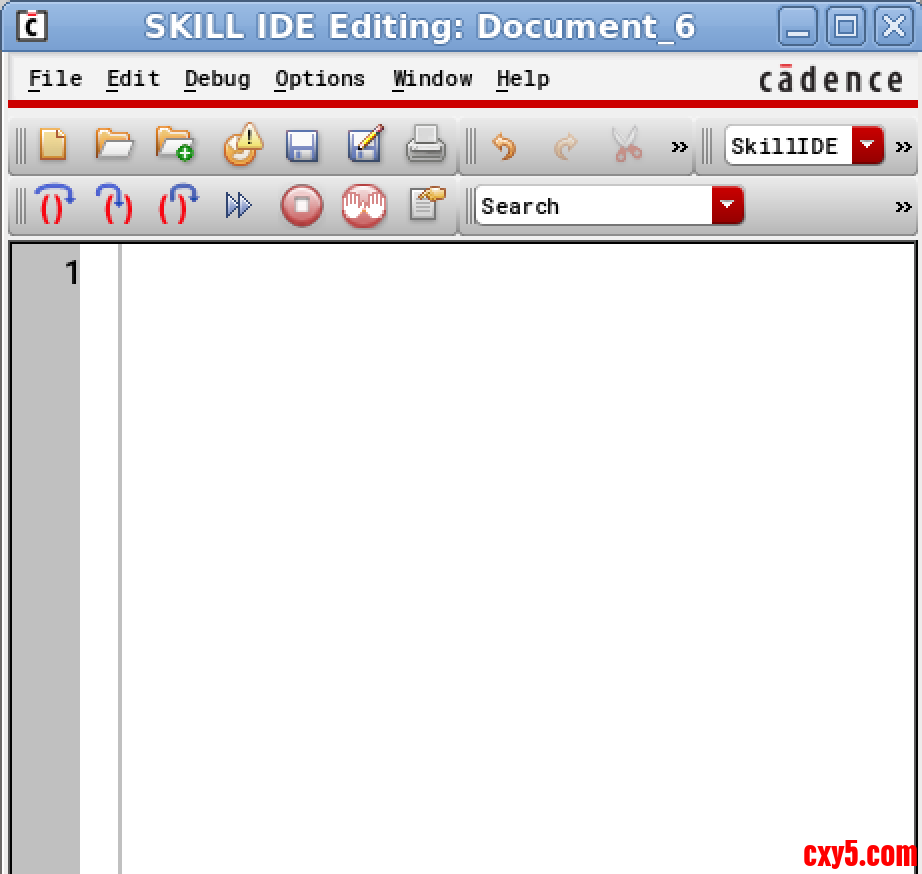

5、将脚本内容全部复制到SKILL IDE工具内，并保存

6、加载此脚本

7、当CIW显示为右，即为加载成功
8、打开新开的Layout，在CIW输入cr_pgText()，运行该脚本

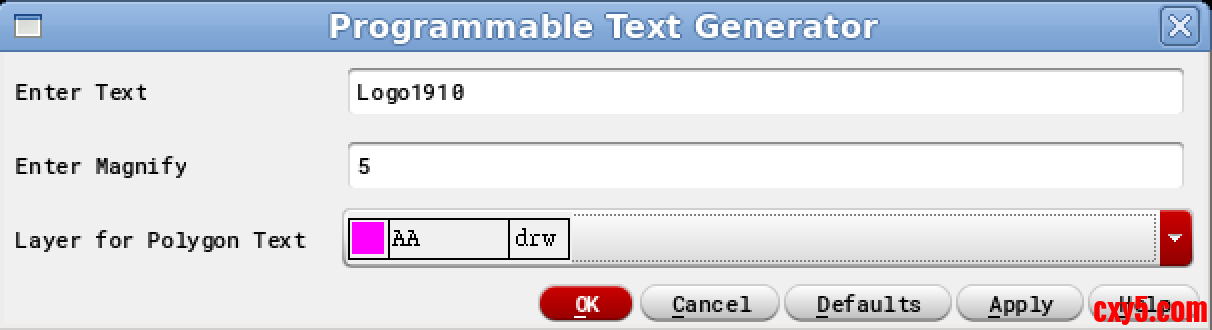

9、输入Logo内容、Logo尺寸选取Logo层，点击OK

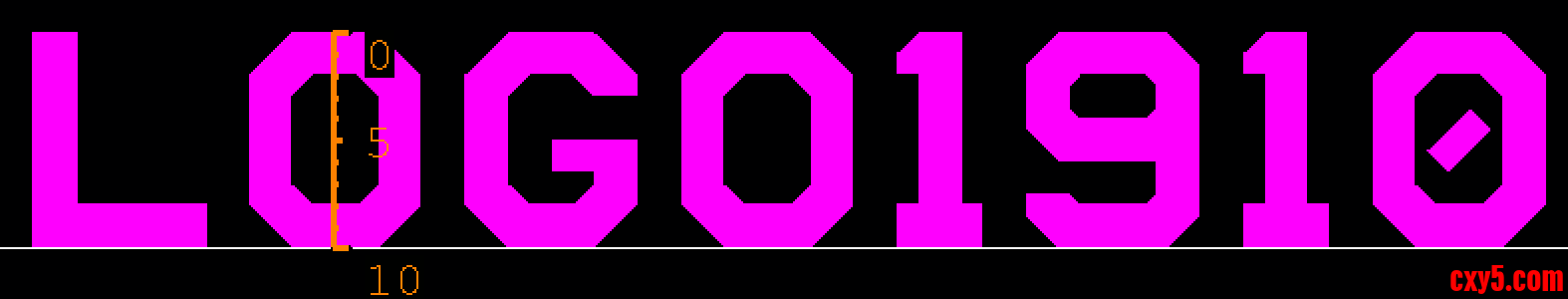

10、根据实际需求调整尺寸。
二、bpm图转为Logo

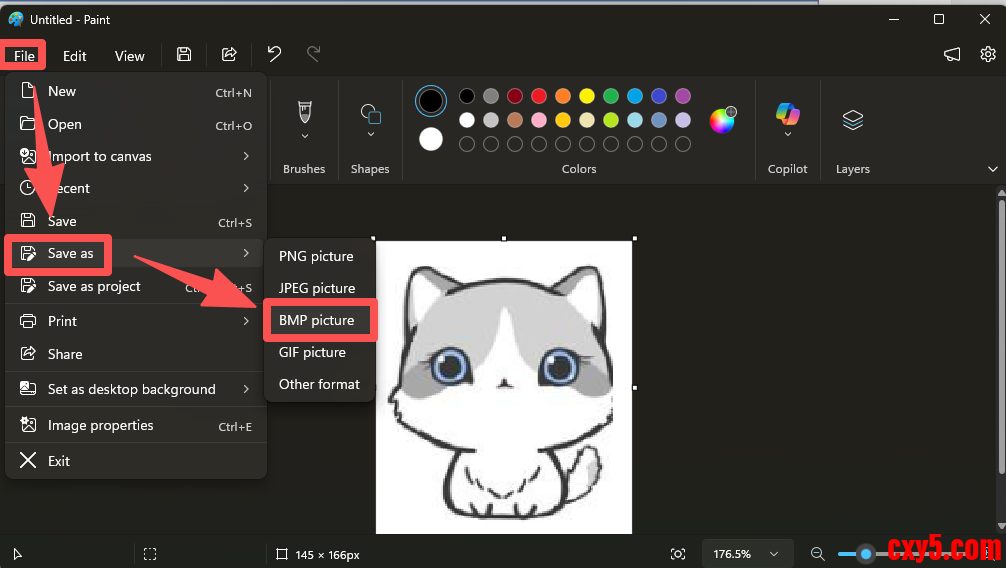

1、用WIN自带的画图软件将图像处理为黑白的bpm图

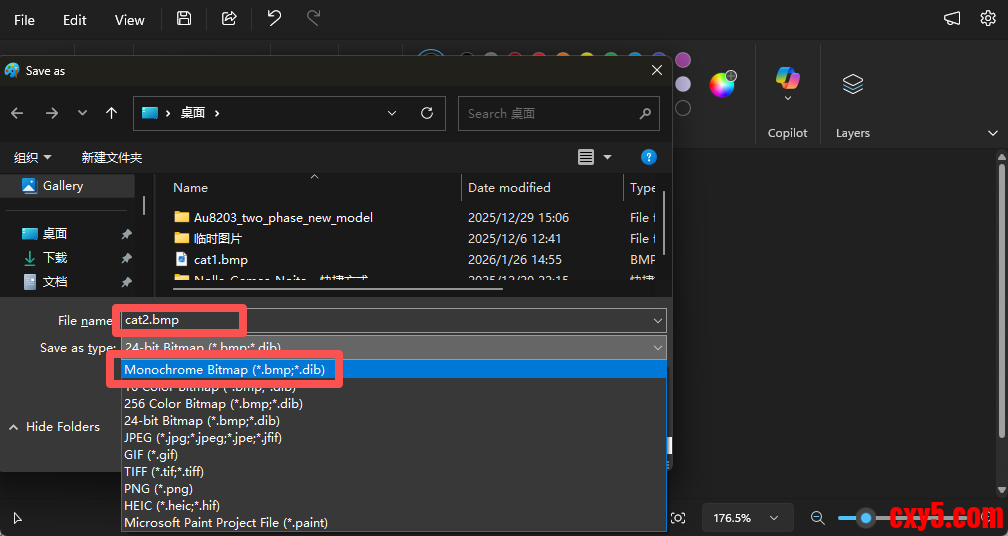

注意一定要选择Monochrome Bitmap！！！

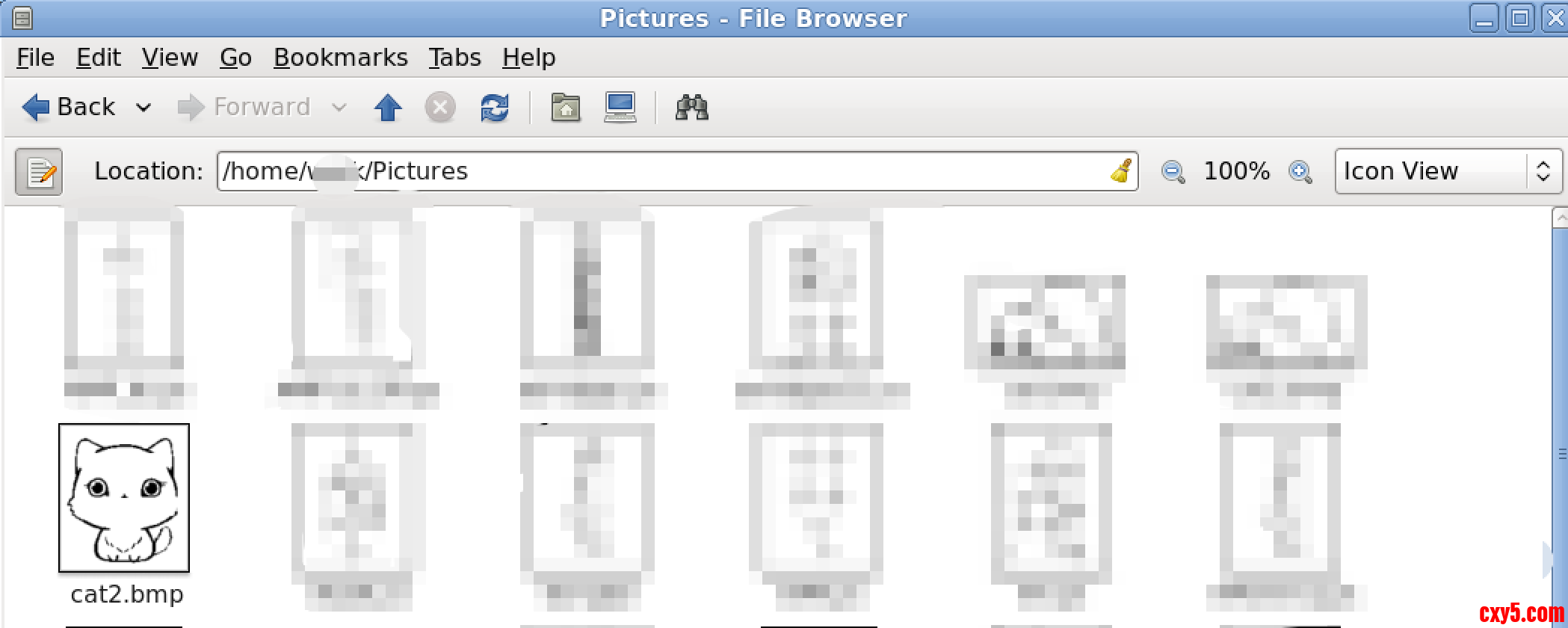

2、将转化为bpm格式的图片放到虚拟机中

3、加载第二个脚本，与第一个脚本加载方式一置，不再赘述

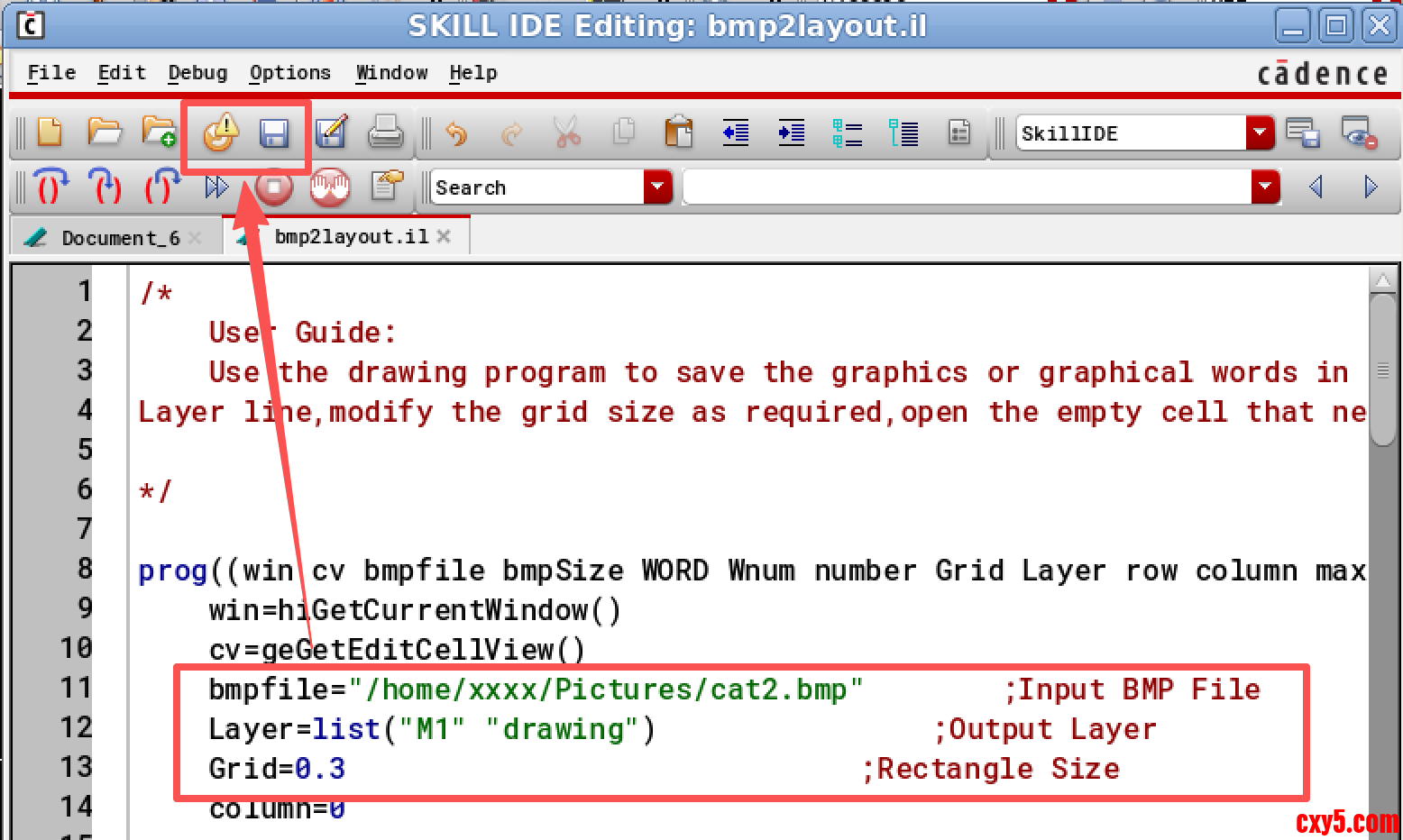

4、修改图片路径、层和尺寸，保存并运行脚本

5、完成Logo。

最终成果如下：

PS：以上内容均为个人学习记录，供大家交流学习。
