【节点】[Channel-Swizzle节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

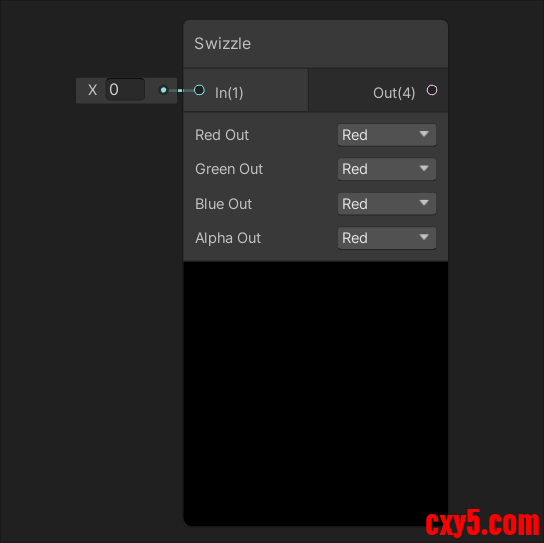

Swizzle节点的核心概念深度解析

在Unity通用渲染管线（URP）的Shader Graph可视化着色器编辑器中，Swizzle节点承担着矢量分量重排的关键功能。这种称为"重排"的操作模式，在计算机图形学中具有深厚的理论基础，是高效处理图形数据的重要技术手段。
矢量作为基础数学概念，能够描述方向和大小的双重属性。在游戏和应用开发中，矢量广泛应用于描述基本属性，包括角色位置、运动速度或物体间距离。理解矢量算术对于图形编程、物理模拟和动画制作至关重要，而Swizzle节点正是这一知识在Shader Graph中的具体实现。
重排操作的基本数学原理

重排操作的本质

重排操作的本质是对矢量分量的重新排列与组合。在着色器编程中，矢量通常包含多个分量，如位置坐标(x,y,z)、颜色值(r,g,b,a)或纹理坐标(u,v)等。通过Swizzle节点，开发者可以灵活地操作这些分量关系：

• 分量提取：从高维矢量中提取特定维度的子集

• 顺序调整：改变分量排列顺序以适应特定算法

• 数据转换：在不同数据表示格式间进行转换


重排掩码语法规则详解

双系统字符表示体系

• 坐标系统：使用x、y、z、w表示矢量的四个分量

• 颜色系统：使用r、g、b、a表示颜色的四个通道


这两种表示系统在功能上完全等效，但在语义上有所区别。坐标系统更适合处理位置、法线等几何数据，而颜色系统更直观地处理颜色相关信息。
掩码维度映射规则

单字符掩码

• 输出标量值

• "x" - 输出输入矢量的x分量

• "r" - 输出输入矢量的红色通道

• 适用场景：提取单个数值分量


双字符掩码

• 输出二维矢量

• "xy" - 输出包含x和y分量的Vector2

• "gb" - 输出包含绿色和蓝色通道的Vector2

• 适用场景：纹理坐标处理、二维向量运算


三字符掩码

• 输出三维矢量

• "xyz" - 输出包含x、y、z分量的Vector3

• "bgr" - 输出包含蓝、绿、红通道的Vector3

• 适用场景：位置处理、法线计算、RGB颜色操作


四字符掩码

• 输出四维矢量

• "xyzw" - 输出完整的四维矢量

• "abgr" - 输出包含透明度及颜色通道的Vector4


掩码有效性验证机制

系统会自动检测掩码的有效性，确保：

• 所有字符都在输入矢量的维度范围内

• 字符长度在1-4之间

• 不包含非法字符


端口系统技术特性分析

输入端口特性

• 类型：动态矢量（Dynamic Vector）

• 维度支持：Vector2、Vector3、Vector4

• 数据流：接收上游节点的输出数据


输入端口的设计体现了Shader Graph的类型推断机制，能够自动适应不同维度的输入数据，提供极大的灵活性。
输出端口机制

• 维度决定：完全由掩码长度控制

• 类型安全：确保下游节点接收正确维度的数据

• 性能优化：直接映射到HLSL的高效代码


掩码控制系统全解析

掩码字符可用性规则

Vector2类型输入

• 有效字符：x、y、r、g

• 示例掩码："yx"、"rg"、"xx"、"yy"

• 无效字符：z、w、b、a


Vector3类型输入

• 有效字符：x、y、z、r、g、b

• 示例掩码："zyx"、"bgr"、"xyz"、"xzy"

• 无效字符：w、a


Vector4类型输入

• 有效字符：x、y、z、w、r、g、b、a

• 示例掩码："wzyx"、"abgr"、"xyzw"、"rgba"


高级掩码应用技巧

分量重复技术

• "xxx"：创建所有分量相同的三维矢量

• "rrr"：灰度值扩展为RGB矢量

• "yyyy"：单一分量填充的四维矢量


部分重排策略

• "xyzx"：保留部分原始分量顺序

• "rgbr"：颜色通道的创造性组合


Swizzle节点的实际应用场景

数据格式转换应用

颜色空间转换

• RGB转BGR："bgr"掩码

• 添加Alpha通道："rgba"掩码（需输入为Vector3）

• 移除Alpha通道："rgb"掩码


坐标系调整

• 左手系转右手系："x-zy"配合乘法节点

• UV坐标翻转："yx"实现90度旋转


分量操作技术

分量提取策略
从四维位置矢量中提取三维坐标：

• 使用"xyz"掩码获取位置

• 使用"w"掩码单独提取透明度


分量组合技巧
将多个低维矢量组合为高维矢量：

• 先使用Combine节点，再配合Swizzle调整顺序


数学运算优化应用

矩阵运算准备

• 调整矢量分量顺序以匹配矩阵乘法要求

• 准备点积和叉积的输入数据


光照计算优化

• 重排法线分量以适应光照模型

• 调整视线方向矢量的分量排列顺序


代码生成机制深度解析

基础代码模式

// 输入：Vector4 In // 掩码："wzyx" float4 _Swizzle_Out = In.wzyx;
不同类型输入的代码示例

Vector3输入处理
// 输入：Vector3 In // 掩码："zyx" float3 _Swizzle_Out = In.zyx;
Vector2输入处理
// 输入：Vector2 In   // 掩码："yx" float2 _Swizzle_Out = In.yx;
性能优化策略

计算效率考虑

• 避免在片段着色器循环内使用复杂重排

• 利用预计算减少运行时重排操作

• 结合其他数学节点优化整体性能


内存访问优化

• 合理安排分量访问顺序

• 减少不必要的中间变量

• 优化寄存器使用


错误处理与调试指南

常见错误类型

无效掩码错误

• 原因：使用了超出输入维度的字符

• 解决方法：检查输入矢量维度，调整掩码字符


维度不匹配警告

• 原因：输入输出维度不兼容

• 解决方法：调整掩码长度或使用类型转换节点


调试技术

• 使用预览窗口实时查看输出结果

• 逐步测试简单掩码以隔离问题

• 利用帧调试器分析运行时行为


高级应用开发

动态重排模拟

虽然Swizzle节点本身不支持动态掩码，但可以通过以下方法模拟：
条件分支方案

• 使用Branch节点根据条件选择不同Swizzle

• 多个Swizzle节点并行处理

• 使用Lerp节点平滑过渡


多节点协作架构

处理链设计
Swizzle节点 + Multiply节点 + Add节点 实现复杂数学变换
反馈循环系统
Swizzle节点配合Custom Function节点 创建自适应的着色效果
跨平台兼容性分析

图形API支持情况

• HLSL：完全支持重排语法

• GLSL：支持类似的重排操作

• Metal：提供等效的功能实现


平台特定优化

• 针对不同GPU架构调整重排策略

• 考虑移动平台的性能限制

• 优化着色器变体管理


实际开发案例研究

案例一：高级颜色处理

需求描述
开发一个支持多种颜色空间转换的着色器
技术实现

• 使用Swizzle节点实现RGB↔BGR转换

• 配合其他节点处理Gamma校正

• 实现HDR颜色映射


案例二：复杂几何变换

需求描述
实现基于法线的动态变形效果
解决方案

• Swizzle节点调整法线分量顺序

• 结合噪声纹理创建自然效果

• 优化性能保证实时渲染


最佳实践总结

编码规范

• 使用语义明确的掩码字符

• 保持重排逻辑的清晰性

• 文档化复杂的重排操作


性能指南

• 优先使用简单的重排模式

• 避免不必要的分量复制

• 合理利用着色器变体


维护建议

• 定期审查重排逻辑

• 测试不同硬件的兼容性

• 建立效果验证机制


未来发展方向

技术趋势预测

• 对更高维度矢量的支持

• 动态掩码功能的实现

• 更智能的类型推断机制
