【OpenCV教程】Trackbar到底怎么用？

@
目录

• 1.createTrackbar创建滚动条



  • 1.1 API



• 2.getTrackbarPos获得滚动条当前的值

• 3.使用方式一(recommended)



  • 3.1 原理

  • 3.2 效果



• 4.使用方式二



  • 4.1 原理

  • 4.2 效果




1.createTrackbar创建滚动条

1.1 API

1. CV_EXPORTS int createTrackbar(const String& trackbarname, const String& winname,
2.                               int* value, int count,
3.                               TrackbarCallback onChange = 0,
4.                               void* userdata = 0);

复制代码

• 参数如下


参数含义trackbarname滚动条名字winname(window name)窗体名字。要先用nameWindow创建好同名窗体，滚动条才会出现value欲控制的变量的地址count欲控制的变量的最大值（最小为0）onChange回调函数，默认为空。如果想要传入，那么其参数是固定的userdata万能指针，默认为空。如果想要传入，通常用一个类的对象的地址。作为可使用的数据库，用来给回调函数提供变量支持

1. void onChange(int,void*);

复制代码

2.getTrackbarPos获得滚动条当前的值

1. CV_EXPORTS_W int getTrackbarPos(const String& trackbarname, const String& winname);

复制代码

• 参数如下


参数含义trackbarname滚动条名字winname(window name)窗体名字3.使用方式一(recommended)

3.1 原理

不使用createTrackbar函数的参数value、onChange、userdata参数。通过while(1)的无限循环，在循环中不断地用getTrackbarPos函数动态地获取滚动条的值，然后在循环内部用这些值进行操作。

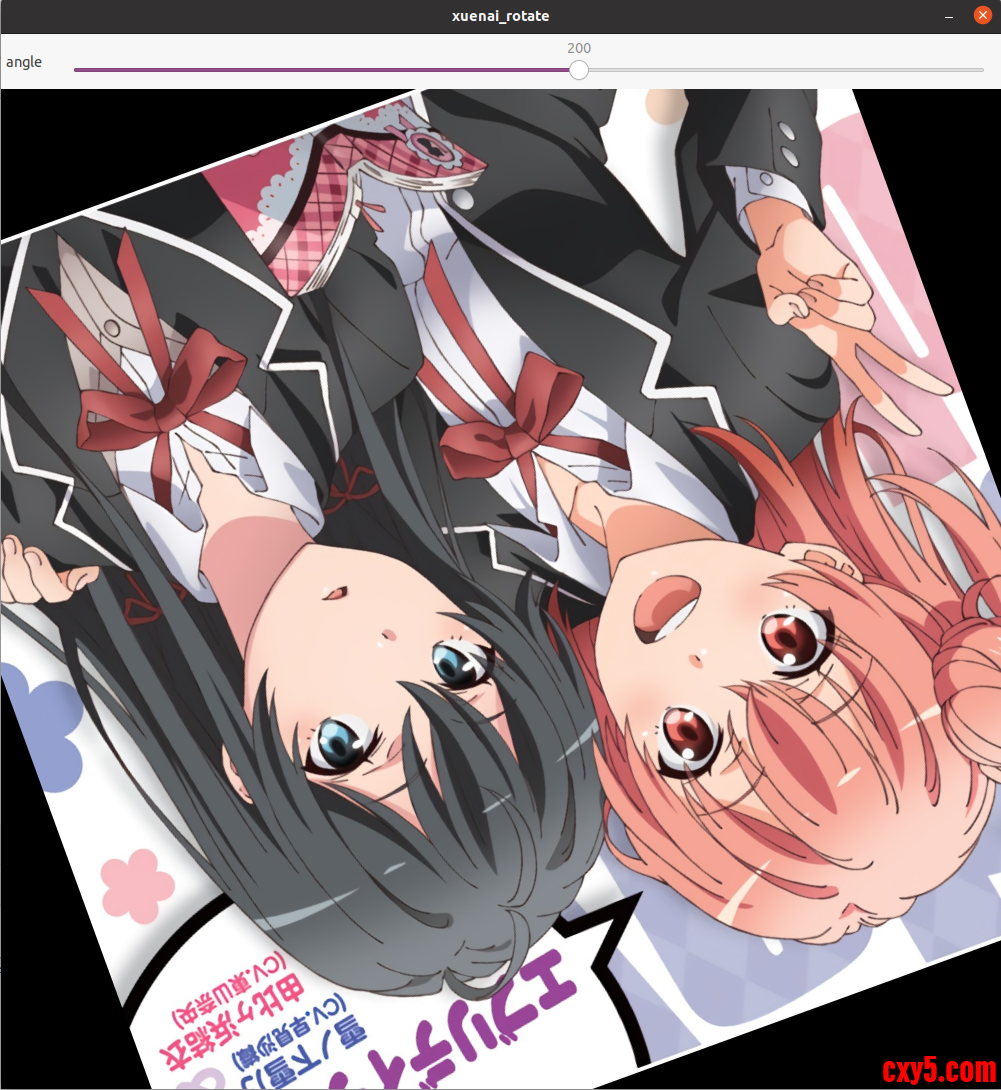

3.2 效果

1. Mat xuenai = imread("xuenai.jpg");
2. imshow("xuenai",xuenai);
4. namedWindow("xuenai_rotate");
5. Mat xuenai_rotate(xuenai.size(), xuenai.type());
6. createTrackbar("angle","xuenai_rotate", nullptr,360);
7. while (1) {
8.     int angle= getTrackbarPos("angle","xuenai_rotate");
9.     Mat M = getRotationMatrix2D(Point2f(xuenai.cols / 2, xuenai.rows / 2), angle, 1);
10.     warpAffine(xuenai, xuenai_rotate, M, xuenai.size());
11.     imshow("xuenai_rotate",xuenai_rotate);
12.     waitKey(20);
13. }

复制代码

4.使用方式二

4.1 原理

不使用getTrackbarPos函数，使用createTrackbar的全部参数，在onChange回调函数中完成所有操作，由于回调函数的参数表是固定的，因此需要userdata传入所需数据。在每次移动滚动条时，相当于调用了一次回调函数，就完成了操作。结尾没有waitKey(0)就显示不了多久。

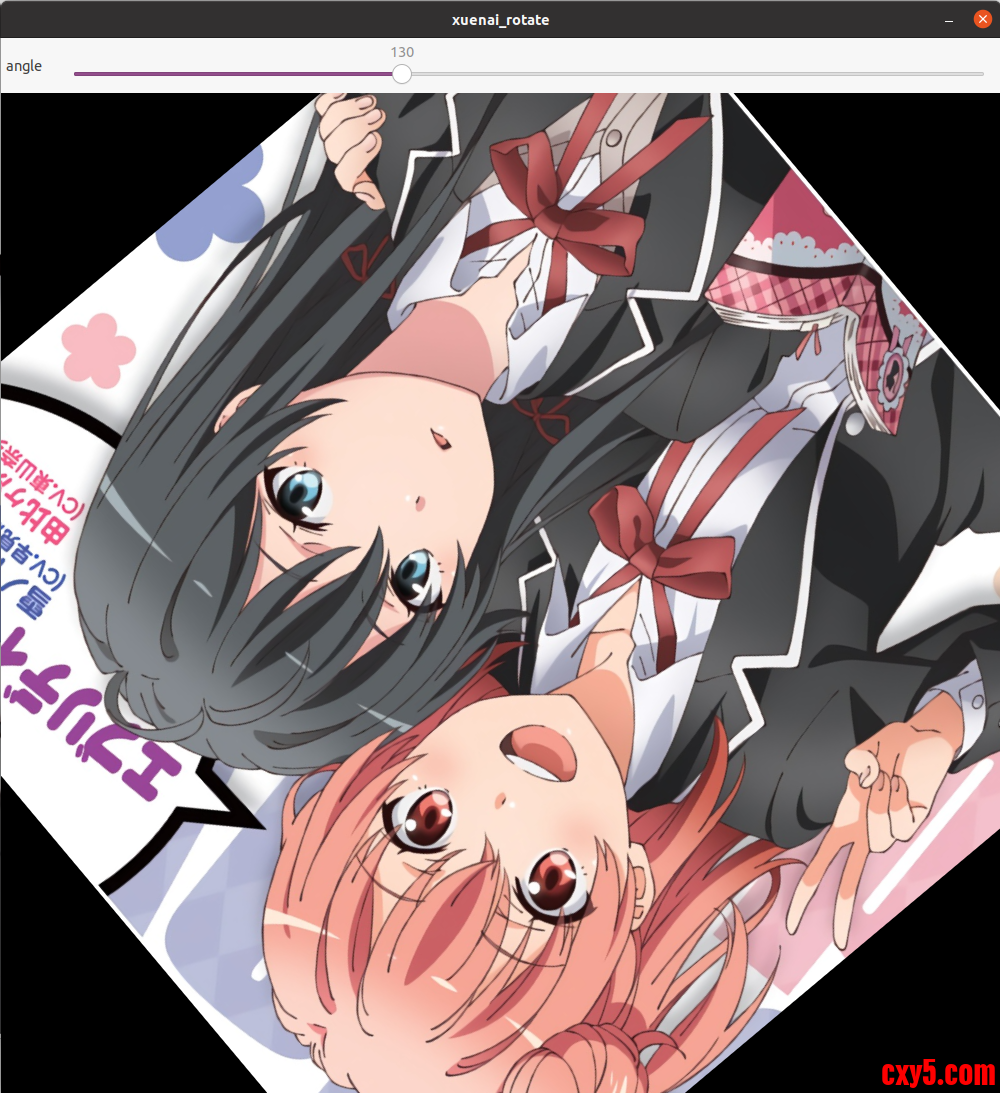

4.2 效果

1. class TrackbarUserdata{
2. public:
3.     Mat input;
4.     Mat output;
5.     int angle=0;
6.     string winname;
7. };
9. void RotateonChange(int,void *userdata) {
11.     TrackbarUserdata *data = (TrackbarUserdata *) userdata;
12.     int rows = data->input.rows;
13.     int cols = data->output.cols;
14.     Mat M = getRotationMatrix2D(Point2f(rows / 2, cols / 2), data->angle, 1);
15.     warpAffine(data->input,data->output,M,data->input.size());
16.     imshow(data->winname,data->output);
17.     waitKey(10);
19. }
20. int main(){
21.     Mat xuenai = imread("xuenai.jpg");
22.     imshow("xuenai",xuenai);
24.     Mat xuenai_rotate(xuenai.size(), xuenai.type());
25.
26.     TrackbarUserdata userdata;
27.     userdata.input=xuenai;
28.     userdata.output=xuenai_rotate;
29.     userdata.winname="xuenai_rotate";
30.     namedWindow(userdata.winname);
31.     createTrackbar("angle",userdata.winname, &userdata.angle,360, RotateonChange,&userdata);
32.     waitKey();
33.
34.     return 0;
35. }

复制代码
