WF4.0 Beta1之旅(1):基本介绍

微软发布了Visual Studio 2010 beta1，经过几番周折终于体验上了，不过微软beta版的产品的稳定性也太差了。不发牢骚了，现在4.0的学习资料还是很有限的，Training Kit是比较好的了，推荐大家都看看。我也将学习的过程总结下，下面就开始WF的学习吧。
一：WF4.0 有什么？
WF4.0在beta1就已经看到了比较明显的变化了。
工作流活动模型：WF4.0 beta1中活动模型有了明显的变化，新增WorkflowElement类代替了原来的SequentialWorkflowActivity和StatemachineWorkflowActivity提供了基本的抽象行为。是所有活动的基类。如下图：

CodeActivity，NativeActivity活动提供基本逻辑，我们的自定义活动可以从这几个类来继承，当然也可以直接继承自WorkflowElement类，这些以后深入细说。
内置标准活动：WF4.0 beta1中已经提供很多内置的标准活动，其中FlowChart 活动是最有趣的新增活动之一，它在 Sequential 和 StateMachine 流控制模型之间提供了一个不错的折中方案。FlowChart 允许您使用一种分步方法，它可以实现一些简单的决策和转换功能，但它也允许在工作流中返回先前的活动。对许多用户而言，流程图通常看起来更为直观。除此之外 还引入了一些新的运行时活动，可用于调用 CLR 方法 (MethodInvoke)、用于向工作流变量赋值 (Assign) 以及显式持久保持正在运行的工作流实例 (Persist)等。
持久化与跟踪的增强：可以使用Persist活动来完成工作流状态数据的持久化。以及跟踪服务的改进。
WF设计器的方便的扩展：新版的WF设计器是基于WPF的，提供了方便的扩展模型。
XAML工作流以及与WCF的整合。

二：创建工作流
1.首先我们来看下在WF4.0 beta1中如何创建工作流，我们创建一个Sequence的Workflow项目，我们可以发现工作流完全用XAML来描述。我们向工作流拖入一个WriteLine活动，该活动的功能就是向控制台输出一些信息，我们只需要设置他的Text属性即可，Text为Expression表达式并且支持智能感知，如下图：

然后我们运行程序控制台就会输出Hello World Cary了
2.上面是XAML的工作流，下面我们完全使用C#代码来构建相同的工作流，程序如下：

1. using System;
2. using System.Collections.Generic;
3. using System.Linq;
4. using System.Text;
5. using System.Activities;
6. using System.Activities.Statements;
8. namespace WorkflowConsoleApplication2
9. {
10.     public class HelloWorldCary : Activity
11.     {
12.         protected override WorkflowElement CreateBody()
13.         {
14.             return new Sequence()
15.             {
16.                 Activities =
17.                 {
18.                     new WriteLine()
19.                     {
20.                         Text="Hello Workflow Cary in code"
21.                     }
22.                 }
23.             };
24.         }
25.     }
26. }

复制代码

1. 3.下面是宿主程序，我们可以发现WF4.0 beta1中已经没有WorkflowRuntime了，代码如下：

复制代码

1. class Program
2. {
3.     static void Main(string[] args)
4.     {
5.         AutoResetEvent syncEvent = new AutoResetEvent(false);
7.         WorkflowInstance myInstance = new WorkflowInstance(new Sequence1());
8.         myInstance.OnCompleted = delegate(WorkflowCompletedEventArgs e) { syncEvent.Set(); };
9.         myInstance.OnUnhandledException = delegate(WorkflowUnhandledExceptionEventArgs e)
10.         {
11.             Console.WriteLine(e.UnhandledException.ToString());
12.             return UnhandledExceptionAction.Terminate;
13.         };
14.         myInstance.OnAborted = delegate(WorkflowAbortedEventArgs e)
15.         {
16.             Console.WriteLine(e.Reason);
17.             syncEvent.Set();
18.         };
20.         myInstance.Run();
22.         syncEvent.WaitOne();
24.     }
25. }

复制代码

1.

复制代码

1. <strong>三：工作流输入和输出参数</strong>

复制代码

1. 1.WF4.0beta1中活动使用如下模型存储和共享数据：

复制代码

变量（Variables）：在活动内存储数据.
参数（Arguments）：负责活动内数据的输出和输入.
表达式（Expression）：在活动内部处理数据逻辑.
现在活动之间不再使用依赖项属性的绑定来传递数据，而是使用变量和参数，我们给工作流添加两个参数UserName和Greeting。一个是传入参数，一个是传出参数。
参数中有一个很重要的属性Direction，有In，Out，In/Out,Propery四个值。如下图：

然后我们来设置Greeting 输出参数的返回值，我们使用WF本身提供的Assign活动来实现，我们拖一个该活动，然后将To设置为Greeting，设置Value为“Hello World”+UserName，如下图：

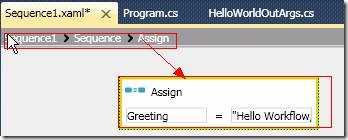

在这里插一下，在工作流设计器中你双击任意一个活动，设计器会"drill into"该活动，左上角有导航如下图：

2.下面是宿主程序，在宿主程序中我们使用WorkflowInstance的一个重载传入输入参数，在OnCompleted中得到工作流的输出参数。

1. static void Main(string[] args)
2. {
3.      AutoResetEvent syncEvent = new AutoResetEvent(false);
4.      Console.WriteLine("Main() is running on thread{0}",Thread.CurrentThread.ManagedThreadId);
5.      Console.Write("Enter you name:");
6.      string userName = Console.ReadLine();
7.      string greeting = null;
8.      Dictionary<string, object> input = new Dictionary<string, object>();
9.      input.Add("UserName", userName);
10.
11.      WorkflowInstance myInstance = new WorkflowInstance(new WorkflowConsoleApplication2.Sequence1(),input);
13.      myInstance.OnCompleted = delegate(WorkflowCompletedEventArgs e)
14.      {
15.          Console.WriteLine("OnCompleted is running on thread{0}",Thread.CurrentThread.ManagedThreadId);
16.         greeting = e.Outputs["Greeting"].ToString();
17.          greeting = outArgs.Greeting;
18.          syncEvent.Set();
20.      };
21.      myInstance.OnUnhandledException = delegate(WorkflowUnhandledExceptionEventArgs e)
22.      {
23.          Console.WriteLine(e.UnhandledException.ToString());
24.          return UnhandledExceptionAction.Terminate;
25.      };
26.      myInstance.OnAborted = delegate(WorkflowAbortedEventArgs e)
27.      {
28.          Console.WriteLine(e.Reason);
29.          syncEvent.Set();
30.      };
32.      myInstance.Run();
33.      syncEvent.WaitOne();
34.      Console.WriteLine(greeting);
36. }

复制代码

1. [/code]
2. [b]四：可测试性[/b]
3. 1.微软最近发布的ASP.NET MVC中很大程度是给开发者提供了强大的单元测试的支持，WF4.0 Beta1也对单元测试提供了增强。新增了WorkflowInvoker类来调用工作流，增加WF的可测试。下面是对上面程序的测试代码：
4. [code][TestMethod]
5. public void TestHelloWorld()
6. {
7.     Dictionary<string, object> input = new Dictionary<string, object>()
8.     {
9.         {"UserName","Cary"}
10.     };
11.     IDictionary<string, object> output;
12.     output = WorkflowInvoker.Invoke(new WorkflowConsoleApplication2.Sequence1(), input);
13.     Assert.AreEqual("Hello Workflow，Cary", output["Greeting"]);
14. }

复制代码

1. 好了这次就简单到这里吧！

复制代码

　　　　出处：http://carysun.cnblogs.com/　　　　本文版权归作者和博客园共有，欢迎转载，但未经作者同意必须保留此段声明，且在文章页面明显位置给出原文连接，否则保留追究法律责任的权利。
