《DNK210使用指南 -CanMV版 V1.0》第十二章 跑马灯实验

第十二章 跑马灯实验
1）实验平台：正点原子DNK210开发板
2）章节摘自【正点原子】DNK210使用指南 - CanMV版 V1.0
3）购买链接:https://detail.tmall.com/item.htm?&id=782801398750
4）全套实验源码+手册+视频下载地址：http://www.openedv.com/docs/boards/k210/ATK-DNK210.html
5）正点原子官方B站：https://space.bilibili.com/394620890
6）正点原子K210技术交流企鹅群:605557868

本章实验将介绍如何使用CanMV让Kendryte K210控制板载的双色LED闪烁，以实现跑马灯的效果。通过本章的学习，读者将学习到在CanMV下控制Kendryte K210的GPIO输出高低电平。
本章分为如下几个小节：
12.1 maix.GPIO模块介绍
12.2 硬件设计
12.3 程序设计
12.4 运行验证
12.1 maix.GPIO模块介绍
Kendryte K210上有两种GPIO（General-purpose input/output，通用输入/输出），分别为GPIOHS（高速GPIO）和GPIO（通用GPIO）。
GPIOHS一共有32个，其特点如下所示：

• 可配置输入输出信号

• 每个IO具有独立的中断源

• 中断支持边缘触发和电平触发

• 每个IO可以分配到FPIOA上48个管脚之一

• 可配置上下拉，或者高阻
  GPIO一共有8个，其特点如下所示：

• 可配置输入输出信号

• 8个IO使用一个中断源

• 可配置触发IO总中断，边沿触发和电平触发

• 每个IO可以分配到FPIOA上48个管脚之一

• 可配置上下拉，或者高阻
  在CanMV中可以使用CanMV提供的maix.GPIO模块操作Kendryte K210上的GPIOHS和GPIO。maix.GPIO模块可以配置GPIOHS和GPIO的输入输出模式、设置和获取输入输出值、使能并配置和关闭中断。下面介绍maix.GPIO模块的功能。
  maix.GPIO模块中提供了一些常量，这些常用可以用于模块类函数和方法的传参，如下表所示：



  表12.1.1 maix.GPIO模块常量


maix.GPIO模块提供了GPIO构造函数，用于创建一个GPIO对象，GPIO构造函数如下所示：

1. class GPIO(id, mode=None, pull=None, value=None)

复制代码

通过GPIO构造函数可以通过指定参数创建一个GPIO对象。
id指的是GPIO编号。
mode可以指定GPIO的输入输出模式。
pull可以指定GPIO的上下拉模式。
value可以设置GPIO的初始输出电平。
GPIO构造函数的使用示例如下所示：

1. from maix import GPIO
3. gpiohs0 = GPIO(GPIO.GPIOHS0, mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=0)

复制代码

maix.GPIO模块为GPIO对象提供了init()方法，用于初始化GPIO对象的参数，init()方法如下所示：

1. GPIO.init(mode=None, pull=None, value=None)

复制代码

init()方法用于初始化GPIO对象的输入输出模式、上下拉模式和初识输出电平，当然，也可以在构造GPIO对象的时候进行初始化。
init()方法的使用示例如下所示：

1. from maix import GPIO
3. gpiohs0 = GPIO(GPIO.GPIOHS0)
4. gpiohs0.init(mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=0)

复制代码

maix.GPIO模块为GPIO对象提供了value()方法，value()方法如下所示：

1. GPIO.value([value])

复制代码

value为可选参数，当value参数不为空时，value()方法将设置GPIO对象输出value指定的电平，当value参数为空时，value()方法将获取并返回GPIO对象的电平状态。
value()方法的使用示例如下所示：

1. from maix import GPIO
3. gpiohs0 = GPIO(GPIO.GPIOHS0, mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=0)gpiohs0.value(1)value = gpiohs0.value()

复制代码

maix.GPIO为GPIO对象提供了mode()方法，mode()方法如下所示：

1. GPIO.mode(mode=-1)

复制代码

mode()方法用于配置GPIO对象的输入输出模式或上下拉模式，当然，也可以在构造GPIO对象的时候进行配置。
mode()方法的使用示例如下所示：

1. from maix import GPIO
3. gpiohs0 = GPIO(GPIO.GPIOHS0, mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=0)gpiohs0.mode(GPIO.IN)gpiohs0.mode(GPIO.PUll_UP)

复制代码

maix.GPIO为GPIO对象提供了irq()方法，irq()方法如下所示：

1. GPIO.irq(handler=None, trigger=GPIO.IRQ_BOTH, wake=None, priority=7)

复制代码

irq()方法用于配置GPIO对象的中断，可以配置GPIO对象的中断处理函数、中断触发方式、中断优先等级等参数。
irq()方法的使用示例如下所示：

1. from maix import GPIO
3. def gpio_irq_handler(gpio):
4.     print('Hello', gpio)
6. gpiohs0 = GPIO(GPIO.GPIOHS0, GPIO.IN, GPIO.PULL_PU)
7. gpiohs0.irq(gpio_irq_handler, GPIO.IRQ_FALLING, GPIO.WAKEUP_NOT_SUPPORT, 7)

复制代码

maix.GPIO为GPIO对象提供了disirq()方法，disirq()方法如下所示：

1. GPIO.disirq()disirq()方法用于关闭GPIO对象的中断。disirq()方法的使用示例如下所示：from maix import GPIO
3. def gpio_irq_handler(gpio):
4.     print('Hello', gpio)
6. gpiohs0 = GPIO(GPIO.GPIOHS0, GPIO.IN, GPIO.PULL_PU)
7. gpiohs0.irq(gpio_irq_handler, GPIO.IRQ_FALLING, GPIO.WAKEUP_NOT_SUPPORT, 7)gpiohs0.disirq()

复制代码

12.2 硬件设计
12.2.1 例程功能

• 控制板载双色LED轮流闪烁，实现跑马灯的效果
  12.2.2 硬件资源

• 双色LED
  LEDR - IO24
  LEDB - IO25
  12.2.3 原理图
  本章实验内容，需要控制板载双色LED轮流闪烁，以实现跑马灯的效果，正点原子DNK210开发板上双色LED的连接原理图，如下图所示：



  图12.2.3.1 双色LED连接原理图


通过以上原理图可以看出，双色LED中红色和蓝色LED对应的IO编号分别为IO24和IO25，且都是当IO输出低电平时LED亮起，当IO输出高电平时LED熄灭。
12.3 程序设计
12.3.1 maix.GPIO模块
有关maix.GPIO模块的介绍，请见第12.1小节《maix.GPIO模块介绍》。
12.3.2 程序流程图

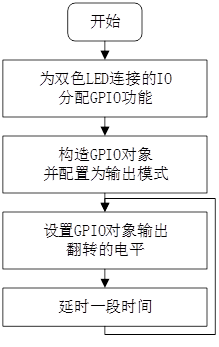

图12.3.2.1 跑马灯实验流程图
12.3.3 main.py代码
main.py中的脚本代码如下所示：

1. from board import board_info
2. from fpioa_manager import fm
3. from maix import GPIO
4. import time
6. # 为LED连接的IO注册GPIO功能
7. fm.register(board_info.LEDR, fm.fpioa.GPIO0)
8. fm.register(board_info.LEDB, fm.fpioa.GPIO1)
10. # 构造GPIO对象
11. ledr = GPIO(GPIO.GPIO0, mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=1)
12. ledb = GPIO(GPIO.GPIO1, mode=GPIO.OUT, pull=GPIO.PULL_NONE, value=1)
14. while True:
15.     # 设置LED对应的GPIO对象输出对应的高低电平
16.     ledr.value(0)
17.     ledb.value(1)
18.     time.sleep_ms(200)
19.     ledr.value(1)
20.     ledb.value(0)
21.     time.sleep_ms(200)

复制代码

可以看到，首先通过fm.register()方法为控制双色LED的两个IO分别分配了GPIO0和GPIO1的功能，然后通过GPIO构造函数构造了两个GPIO对象，并均配置为输出模式，最后在一个循环中轮流设置这两个GPIO对象输出不同的高低电平并延时一段时间，从而应该能看到板载的双色LED轮流亮起、熄灭，实现跑马灯的效果。
12.4 运行验证
将DNK210开发板连接CanMV IDE，并点击CanMV IDE上的“开始(运行脚本)”按钮后，可以看到板载的双色LED轮流亮起、熄灭，实现跑马灯的效果，这与理论推断的结果一致。
