用Adobe Illustrator编辑ArcGIS地图的方法

  本文介绍在ArcGIS下属的ArcMap软件中，将绘制好的地图导出为.ai或者.eps格式文件，并在Adobe Illustrator软件中进一步编辑地图，并最终导出为图片格式的结果文件的方法。
  在ArcMap软件中绘制各类地图可以说非常方便，绘制得到的地图也可以调整得较为美观、标准；在之前的文章中，我们就介绍了基于ArcMap软件与PPT软件，绘制研究区域示意图的方法。而除了用PPT对ArcMap软件绘制完毕的地图加以进一步修改之外，我们还可以通过Adobe Illustrator软件，对绘制完毕的地图加以更为细致、方便地修改，本文就对这一方法加以介绍。
  首先，在ArcMap软件中绘制完毕地图后，我们选择“File”→“Export Map”选项，如下图所示。

  随后，在弹出的窗口中，我们配置好导出文件的路径与名称，并选择需要导出为.ai或者.eps格式；这里建议大家直接导出为.ai格式。

  此外，如果大家在导出时出现如下图所示的报错信息，需要注意将上图中紫色框内的勾选项取消选中。

  此外，建议大家将下图所示的紫色框内的勾选项选中；否则在后续Adobe Illustrator软件中处理时，有时会有无法编辑的情况发生。

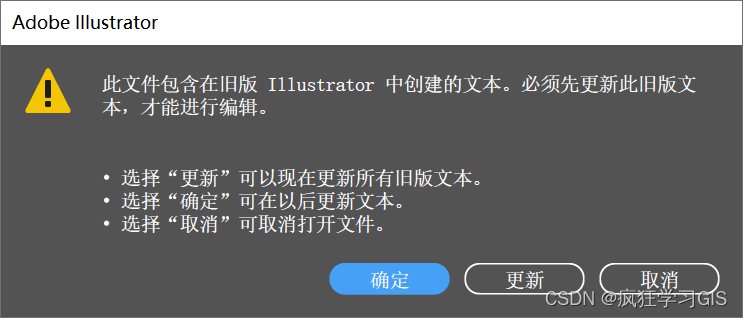

  随后，用Adobe Illustrator软件打开刚刚保存的文件。此时，如果Adobe Illustrator软件出现图下图所示的提示，选择“更新”即可。

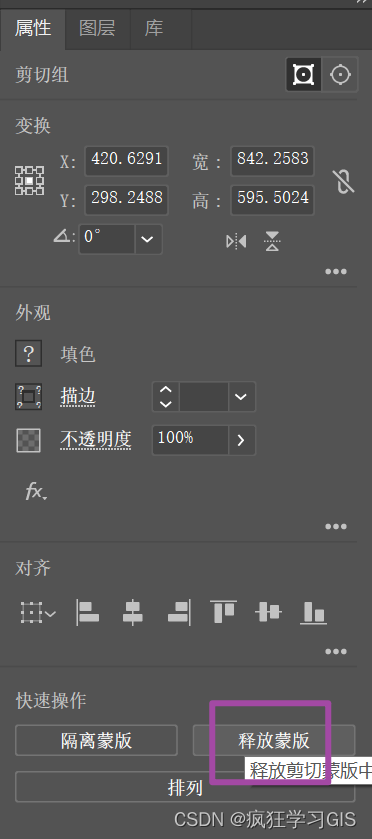

  用Adobe Illustrator软件打开文件后，我们首先需要按下Ctrl键与A键，全选图层中的全部对象；随后在Adobe Illustrator软件右侧的“属性”一栏中，找到“释放蒙版”选项，并选择；如下图所示。

  此时，对于我们刚刚导出的地图文件，其中的几乎每一个元素都可以被选中、编辑了；例如，如下图所示，我们可以修改地图边界处的经纬度数字。

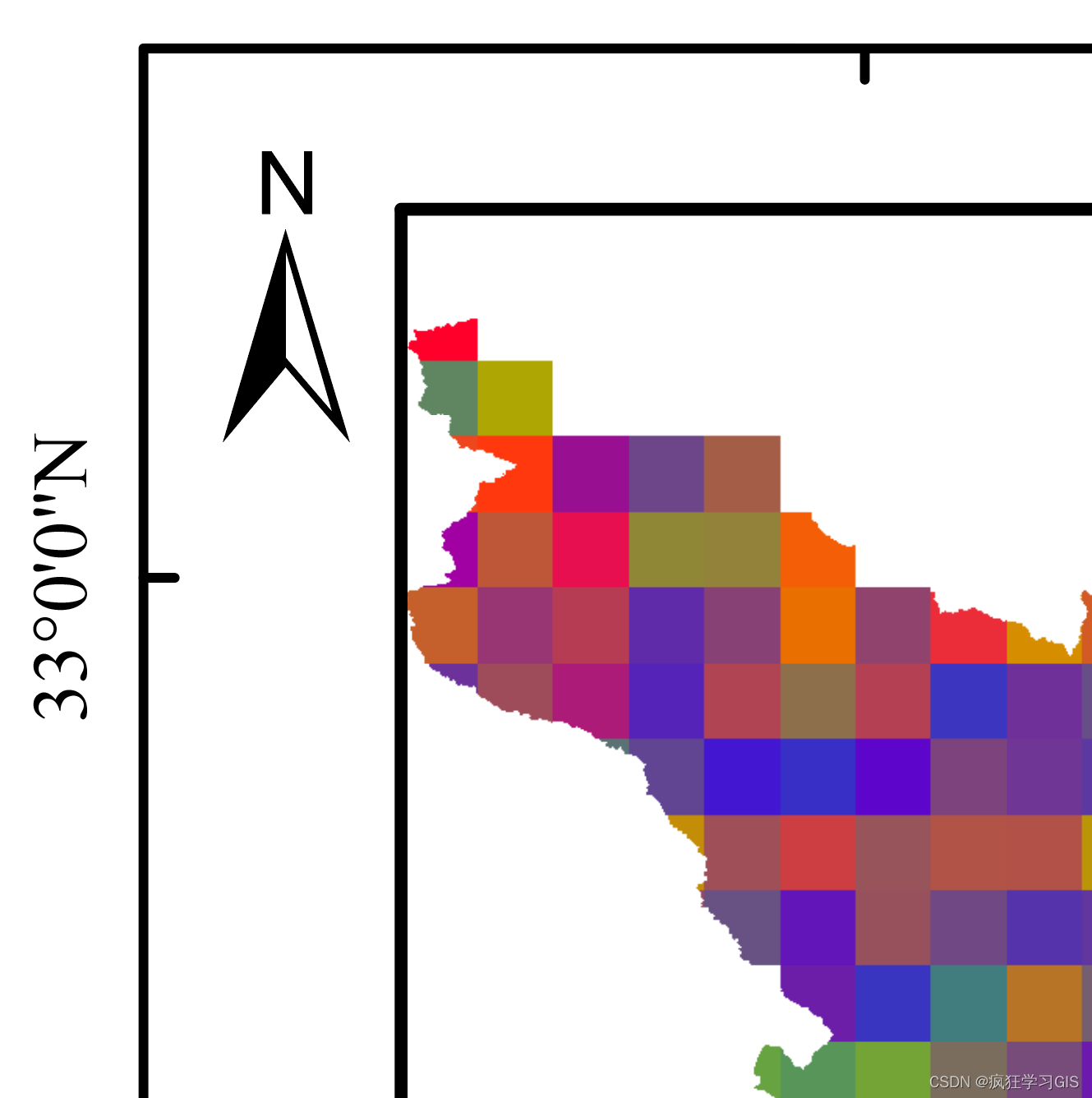

  再例如，对于下图中内部的黑色框线的竖直部分，如果我们不想要，就可以直接用Adobe Illustrator软件的“剪刀工具”，将其删除。

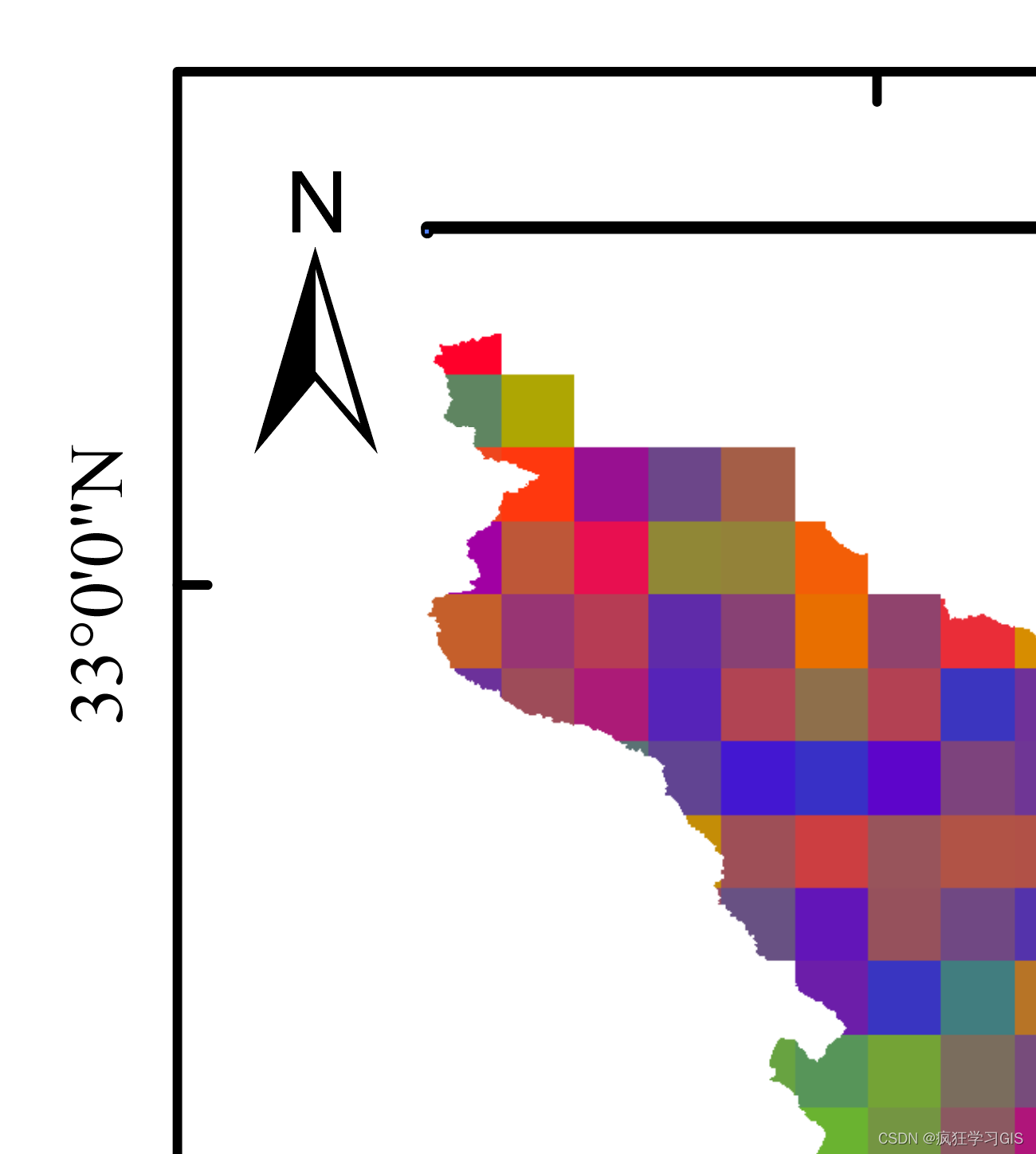

  删除内部黑色框线的竖直部分后，如下图所示。

  如上所示，我们将地图导入Adobe Illustrator软件，就可以结合我们实际的需求，对其加以更为细致、精确、美观的修改。

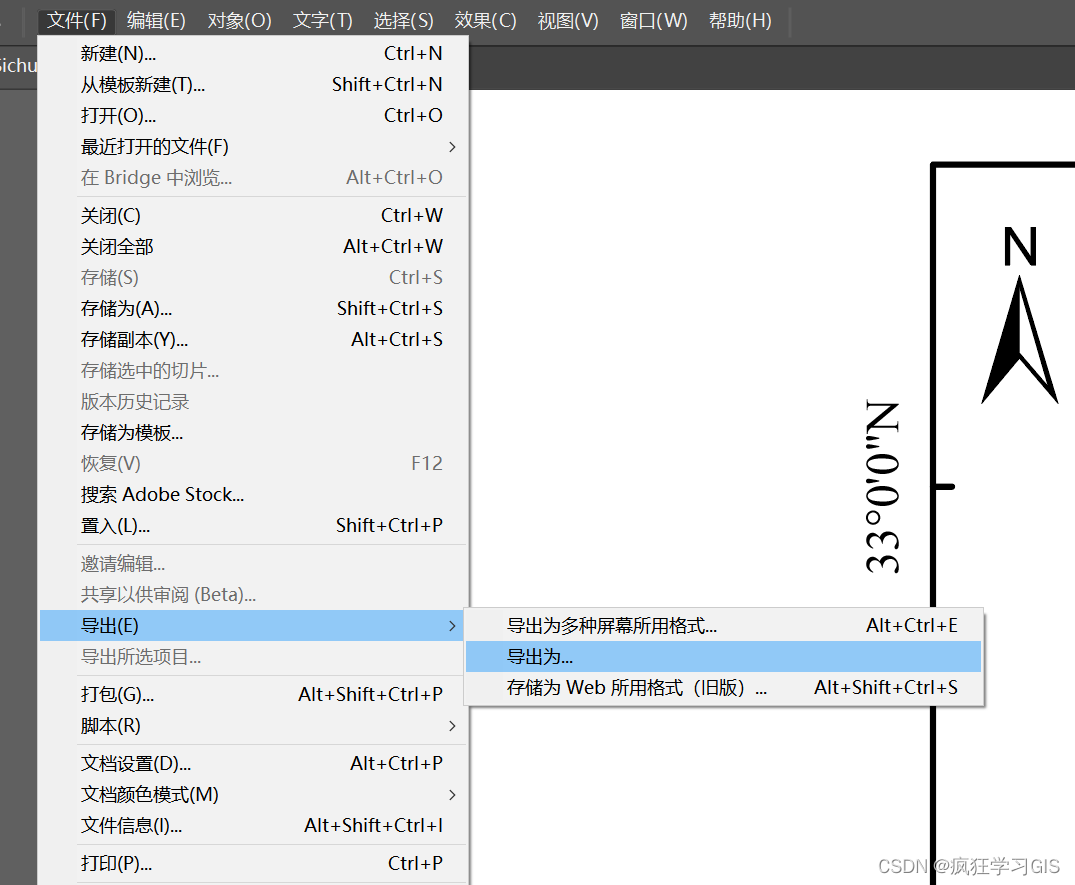

  完成地图的修改、编辑后，我们选择“文件”→“导出”→“导出为...”选项，如下图所示。

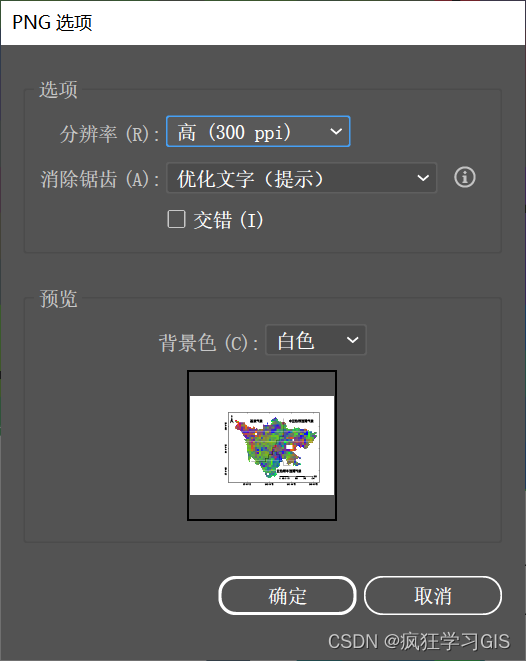

  随后，在弹出的窗口中配置好需要的图片格式、保存路径与文件名称；对于.png等图片格式，Adobe Illustrator软件将会再弹出一个新的选项窗口，我们在其中配置导出图片的分辨率、背景颜色等即可。如下图所示。

  至此，大功告成。
