ESP32S3  BLE_HID的编程实现

BLE是低功耗蓝牙，HID是Human Interface Device，也就是人机接口设备。
主要用于无线连接并传输用户输入数据（如按键、触控、手势等）。

核心概念

• BLE（Bluetooth Low Energy）



  • 蓝牙4.0及以上版本引入的技术，专为低功耗设计，适合电池供电设备（如键盘、鼠标）。

  • 传输数据量小、连接速度快，功耗仅为传统蓝牙的1/10~1/100。



• HID（Human Interface Device）



  • 源自USB HID标准，定义了键盘、鼠标、游戏手柄等设备的通用通信协议。

  • BLE HID将这一协议无线化，无需物理线缆即可实现设备交互。




与传统蓝牙HID的区别

特性传统蓝牙HIDBLE HID功耗较高极低连接速度较慢快（毫秒级）兼容性依赖传统HID协议基于GATT，更现代适用设备需较高数据速率（如音频）低频输入设备（按键、点击）协议实现

• HID Service
  通过GATT（通用属性协议）定义服务，包含以下关键特性：



  • Report Map：描述设备功能（如按键映射）。

  • Input/Output Report：传输实际输入/输出数据。

  • Protocol Mode：切换Boot Protocol（兼容BIOS）或Report Protocol（标准模式）。




代码源自esp-idf例程ble_hidd_demo

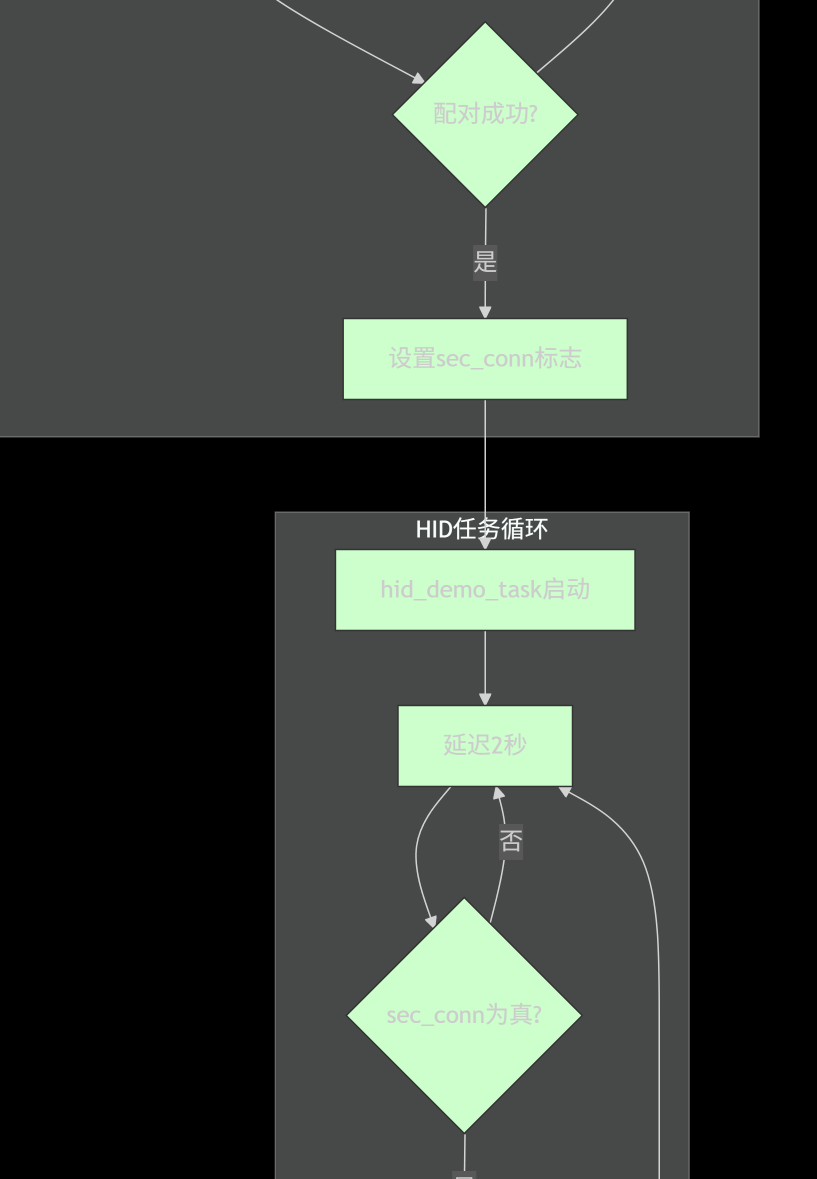

执行流程

1

初始化NVS：（Non-Volatile Storage，非易失性存储）是 ESP-IDF 提供的一种存储机制，用于在设备的闪存中保存数据，即使设备断电后数据也不会丢失。nvs 通常用于存储配置信息、蓝牙配对信息等。释放经典蓝牙模式的内存2

初始化BLE控制器->启用蓝牙控制器，设置为BLE模式->初始化Bluedroid协议栈->启用Bluedroid协议栈->初始化HID（Human Interface Device）配置文件3

注册回调函数到GAP（Generic Access Profile）模块->注册回调函数到GAP（Generic Access Profile）模块-> 注册回调函数到HID模块->设置BLE安全参数->创建HID任务（用户或自动执行）4

BLE广播（等待设备连接esp32s3的低功耗蓝牙）->设备连接BLE->触发连接事件 ->开始配对BLE5

设备成功配对BLE ->设置连接成功标志位 ->进入人机交互任务6

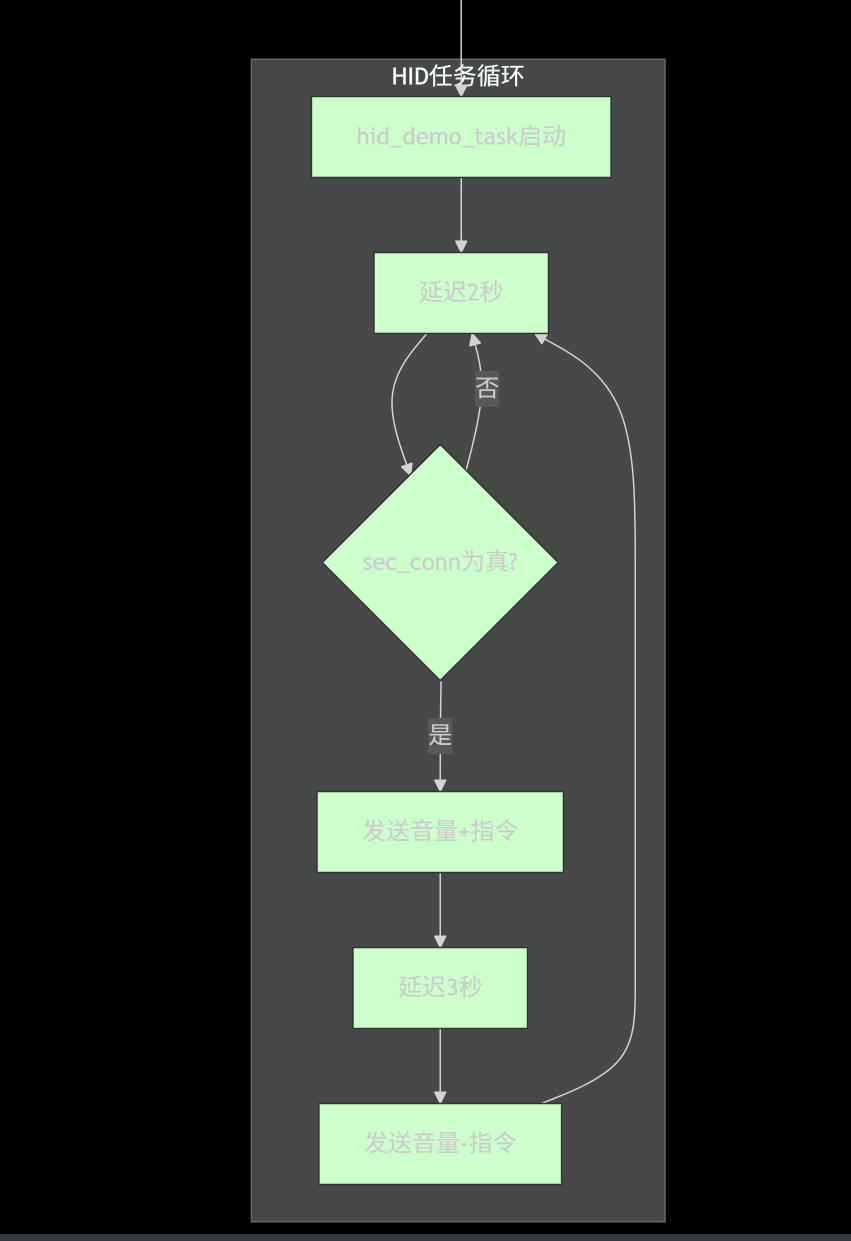

HID任务循环 ->判断连接状态 -> 发送指令（操作）+数据配置项目

ble_hidd_demo_main.c：此文件是演示如何使用 HID 的示例（您可以使用它连接到智能手机作为消费者设备，然后使用按钮来增加或减少音量等，或者连接到 Windows 10 PC 作为键盘或鼠标）
hidd_le_prf_int.h：此头文件包含一些与 HID 配置文件相关的定义。
esp_hidd_prf_api.h & esp_hidd_prf_api.c：这些文件包含 HID 配置文件的 API
当您使用 HID 配置文件时，只需添加 esp_hidd_prf_api.h 包含文件，并使用 esp_hidd_prf_api.c 文件中定义的函数发送 HID 数据。
hid_dev.h & hid_dev.c：这些文件定义了 HID 规范相关的定义
hid_device_le_prf.c：此文件是 HID 配置文件的定义文件，它包含 HID 配置文件的主要功能。它主要包含如何创建 HID 服务。如果您发送和接收 HID 数据并将数据转换为键盘键、鼠标和消费者值，则将其转发到应用程序。

整体执行流程

蓝牙初始化：
在主函数中，会初始化蓝牙堆栈并注册 GAP 事件回调函数。
事件处理：
当蓝牙事件发生时，回调函数会根据事件类型执行相应的逻辑。
HID 功能演示：
hid_demo_task 任务会在系统初始化完成后运行，可能会模拟键盘、鼠标或其他 HID 设备的行为。
