网络自动化学习-基于PySNMP的批量巡检(练习版)

筒濂 · 昨天 10:20

一、摘要

本文介绍了一个基于SNMP协议的网络设备批量巡检脚本，该脚本使用pysnmp库实现了对网络设备接口状态的自动采集和分析。简要介绍了SNMP协议并对比了不同网络设备管理方式的优缺点，讲解了pysnmp库的使用方法，最后对脚本的功能、使用场景和局限性进行了分析。
二、练习环境

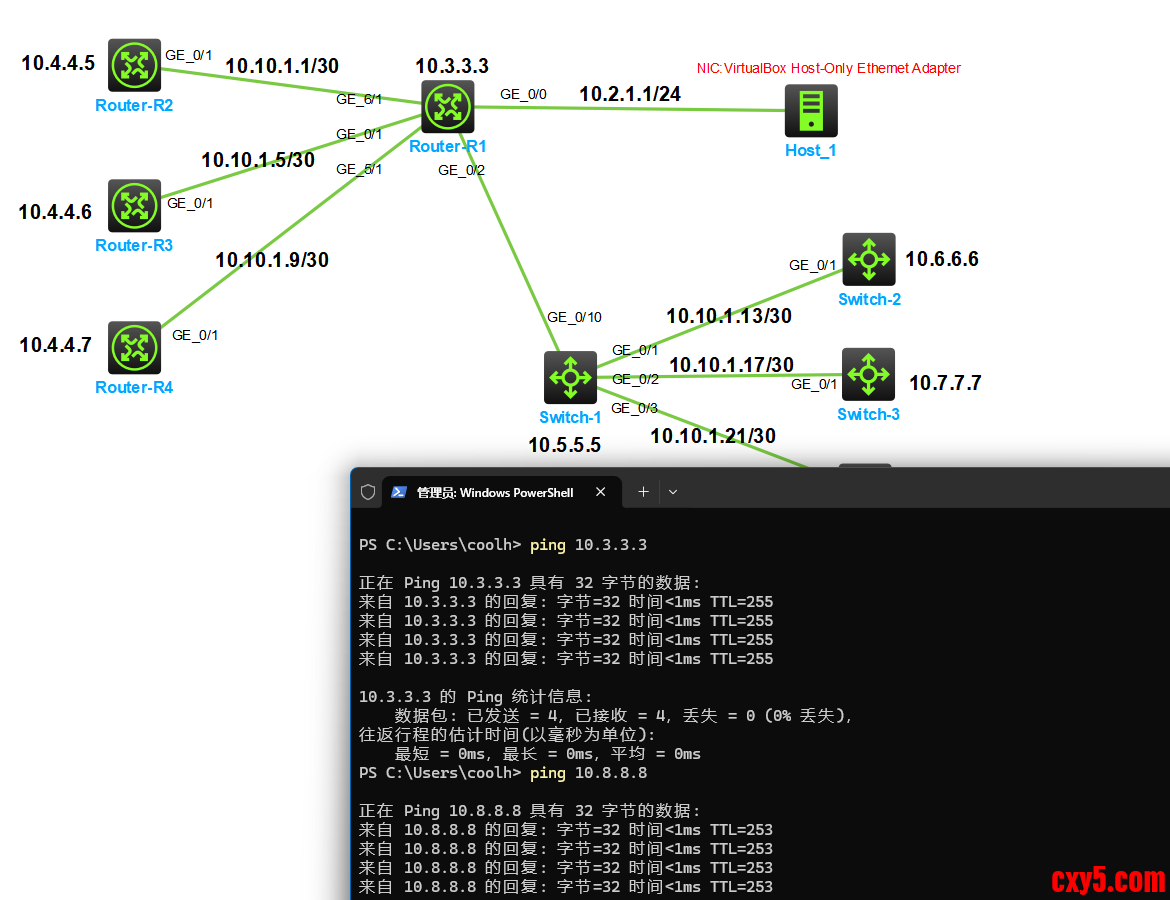

使用华三HCL模拟器进行设备模拟，确认本地电脑可ping通模拟设备。具体可参考我的文章[网络自动化学习笔记-H3C 模拟器(HCL)基础环境配置]。

辅助工具
[ManageEngine MibBrowser]
通过工具，使用SNMP查询设备信息，辅助验证脚本功能。
Python环境

Python 3.14
pysnmp，pysmi 库
VS code(可选)

三、SNMP协议简介

SNMP（Simple Network Management Protocol）是一种用于网络管理的标准协议，它允许网络管理员监控网络设备的状态、配置和性能。

提醒

只使用SNMP进行巡检和性能分析，不建议使用SNMP进行配置，尤其是实际网络中尽量不要使用配置功能。
可能因空格，缩进，标识符等原因，导致CLI界面对应配置项不可用。

3.1 SNMP在网络设备管理中的作用

实时监控：可以实时获取设备的运行状态，如接口状态、CPU使用率、内存使用情况等
故障诊断：当网络出现问题时，可以通过SNMP快速定位故障点
性能分析：通过收集历史数据，可以分析设备的性能趋势，预测潜在问题
- 配置管理：【不推荐，不建议】可以远程配置设备参数，减少人工操作

四、CLI，SNMP，Netconf的不同方式对比

4.1 Paramiko CLI方式

优势：

可以执行任意CLI命令，功能全面
易操作易理解，因为多数工程师才能熟练使用CLI命令行。
可以获取设备特有的信息
对设备的控制能力强

劣势：

依赖设备的CLI接口，不同设备命令格式不同
解析命令输出复杂，容易出错
需要回读屏显获取数据，不方便
效率低，不适合大规模设备管理
安全性依赖于SSH配置

4.2 SNMP方式

优势：

标准化，跨设备兼容性好
效率高，适合批量操作
实时性好，响应速度快
实现简单，开发成本低

劣势：

功能相对有限，某些设备特有信息无法获取，或需要依赖厂家私有MIB。
安全性较差（v1/v2c）
依赖设备的SNMP实现质量

4.3 NETconf方式

优势：

基于XML/JSON，数据结构清晰
支持配置和状态的获取与修改
安全性高，支持多种认证方式
功能强大，可扩展性好

劣势：

实现复杂，开发成本高
对设备的支持程度不如SNMP广泛
占用带宽较大，不适合带宽有限的环境
学习曲线较陡峭

五、Pysnmp库介绍

Pysnmp是一个纯Python实现的SNMP库，支持SNMP v1、v2c和v3版本。它提供了丰富的API，使得开发者可以方便地实现SNMP管理功能。
5.1 版本区别

Pysnmp有两个主要版本：

传统版本（v4.x）：使用同步API，导入方式为from pysnmp.hlapi import *
最新版本（v5.x）：支持异步API，导入方式为from pysnmp.hlapi.v3arch.asyncio import *

本文使用的是最新版本的pysnmp，它支持异步操作，更适合处理大量设备的并发查询。
5.2 常见Pysnmp函数示例

以下示例均来自官方网站【GET Operation - PySNMP 7.1 Documentation】，并稍了做修改。
5.2.1 get操作（获取单个OID的值）

import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await get_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.6.6.6', 161)),
ContextData(),
ObjectType(ObjectIdentity('SNMPv2-MIB', 'sysName', 0)),
ObjectType(ObjectIdentity('IF-MIB', 'ifName', 2))
)
for varBind in varBinds:
print("-----------------------------")
print(f"查询到的内容是{varBind}")
print(f"sysName的OID值是{varBind[0]}")
print(f"ifName的OID值是{varBind[1]}")
print(f"sysName的可读化输出值是{varBind[0].prettyPrint()}")
print(f"ifName的可读化输出值是{varBind[1].prettyPrint()}")
print(f"{varBind[0].prettyPrint()} = {varBind[1].prettyPrint()}")
print("-----------------------------")
asyncio.run(run())

复制代码

示例运行截图如下

5.2.2 next操作（获取下一个OID的值）

import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.3.3.3', 161)),
ContextData(),
ObjectType(ObjectIdentity('SNMPv2-MIB', 'sysContact', 0)), #会返回sysContact的下一个OID值
ObjectType(ObjectIdentity('IF-MIB', 'ifName', 2)), #会返回ifName.2的下一个OID值
lexicographicMode=False
)
for varBind in varBinds:
print("-----------------------------")
print(varBind[1].prettyPrint())
print("-----------------------------")
asyncio.run(run())

复制代码

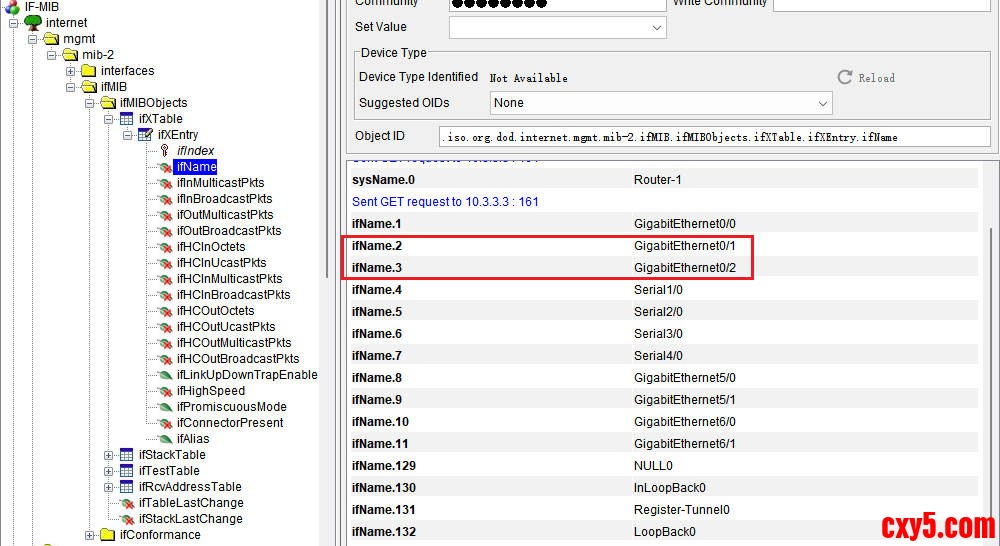

next操作会获取下一个值，如下图所示

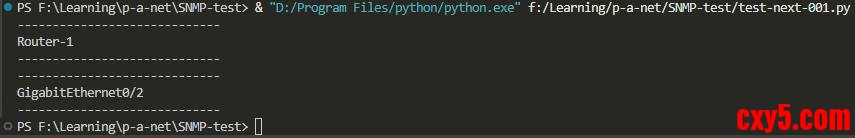

示例运行截图如下

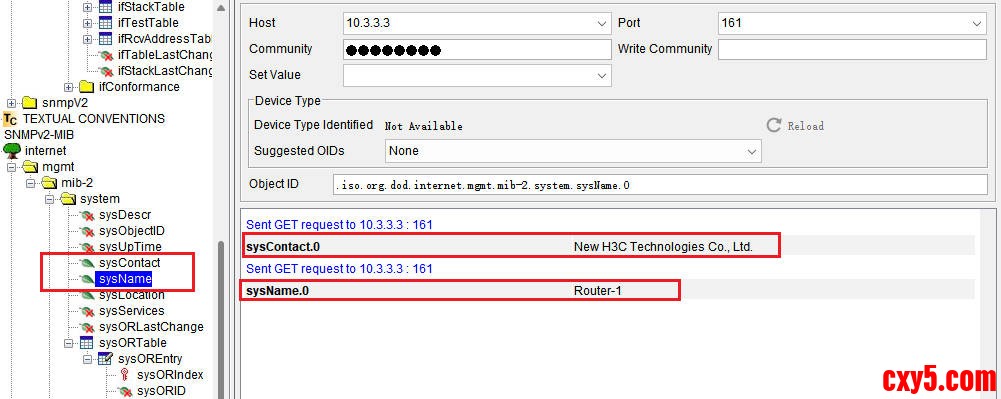

脚本查询sysContact,实际返回值是sysName的值，查询ifName.2,实际返回值是ifName.3的值。
5.2.3 bulk操作（批量获取多个OID的值）

import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await bulk_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.3.3.3', 161)),
ContextData(),
0, 100, #循环查询100次。
ObjectType(ObjectIdentity('IF-MIB', 'ifName'))
)
for varBind in varBinds:
print(varBind)
asyncio.run(run())

复制代码

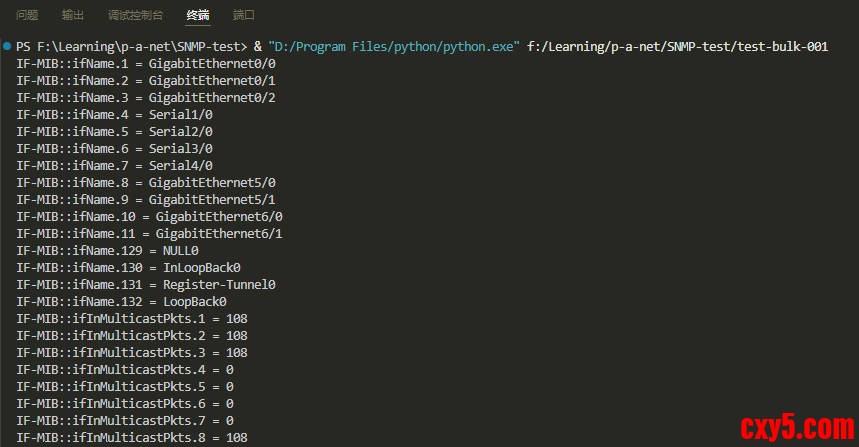

示例运行结果如下

因为是循环取值，结果显示范围远远超出了ifName的边界。
六、脚本介绍

6.1 功能概述

本次练习的脚本是一个基于SNMP v2c的模拟批量设备巡检工具，主要功能包括：

设备IP管理：从devices.txt文件读取设备IP列表，支持空行、注释行和重复IP的自动处理
SNMP查询：使用异步方式批量查询设备的接口信息，包括接口索引、描述、名称、管理状态和运行状态

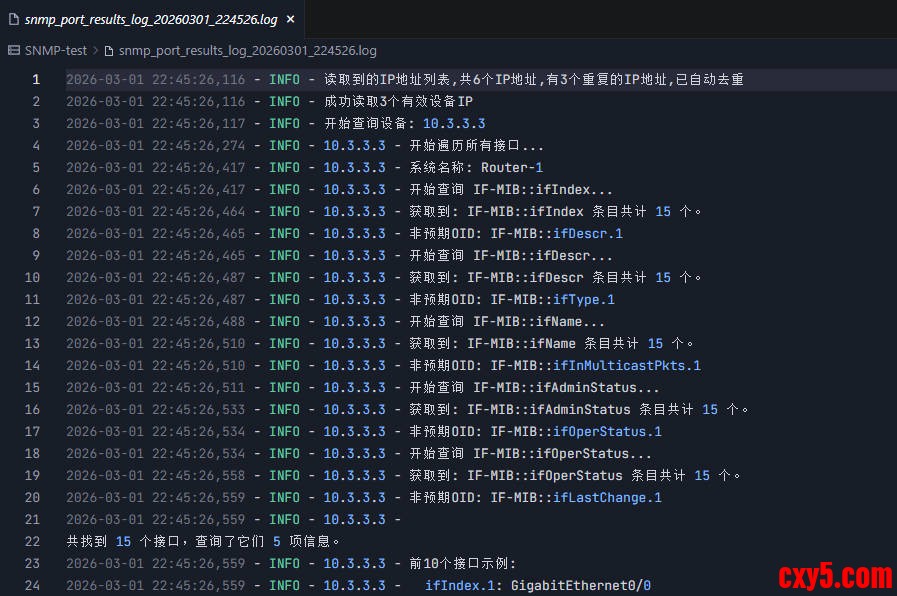

结果处理：将查询结果保存到CSV文件，并生成详细的日志文件
错误处理：对查询过程中的错误进行捕获和记录

6.2 脚本内容

导入模块
构建日志配置函数，IP文件读取函数，SNMP查询配置，配置格式化函数，查询函数，结果保存函数
主函数调用构建的功能函数，脚本入口。

import asyncio
import csv
import logging
import time
from datetime import datetime
from pysnmp.hlapi.v3arch.asyncio import *
# 配置日志函数
def setup_logger(log_file):
"""设置日志配置"""
logger = logging.getLogger(log_file)
logger.setLevel(logging.INFO)
# 清除之前的处理器
for handler in logger.handlers[:]:
logger.removeHandler(handler)
# 创建文件处理器
file_handler = logging.FileHandler(log_file, encoding='utf-8')
file_handler.setLevel(logging.INFO)
file_handler.setFormatter(logging.Formatter('%(asctime)s - %(levelname)s - %(message)s'))
logger.addHandler(file_handler)
# 创建控制台处理器
stream_handler = logging.StreamHandler()
stream_handler.setLevel(logging.INFO)
stream_handler.setFormatter(logging.Formatter('%(asctime)s - %(levelname)s - %(message)s'))
logger.addHandler(stream_handler)
return logger
# 读取设备IP列表
def read_device_ips(file_path, logger=None):
ips = []
try:
with open(file_path, 'r', encoding='utf-8') as f:
for line in f:
stripped_line = line.strip()
if not stripped_line or stripped_line.startswith("#"):
continue #跳过空行和注释行
ips.append(stripped_line)
set_ip = set(ips)
if len(set_ip) == len(ips):
message = f"读取到的IP地址列表,共{len(ips)}个IP地址,没有重复的IP地址"
print(message)
if logger:
logger.info(message)
else:
count_duplicates = len(ips) - len(set_ip)
message = f"读取到的IP地址列表,共{len(ips)}个IP地址,有{count_duplicates}个重复的IP地址,已自动去重"
print(message)
if logger:
logger.info(message)
ips = list(set_ip)
message = f"成功读取{len(ips)}个有效设备IP"
print(message)
if logger:
logger.info(message)
return ips
except Exception as e:
message = f"读取设备IP文件失败: {e}"
print(message)
if logger:
logger.error(message)
return []
# 定义SNMP查询配置
PORT_CONFIG = [
("IF-MIB", "ifIndex","端口索引"),
("IF-MIB", "ifDescr","端口描述"),
("IF-MIB", "ifName","端口名称"),
("IF-MIB", "ifAdminStatus","物理状态"),
("IF-MIB", "ifOperStatus","协商状态")
]
#构建OID路径，并返回格式化的MIB列表、表格映射、起始OID路径
def format_config(config=PORT_CONFIG):
format_mib = []
format_table = {}
start_name = ""
for item in config:
if len(item) == 3:
format_mib.append(ObjectType(ObjectIdentity(item[0], item[1])))
format_table[item[1]] = item[2] # 端口描述
start_name = f"{item[0]}::{item[1]}"
else:
format_mib.append(ObjectType(ObjectIdentity(item[0], item[1])))
format_table[item[1]] = item[1]
start_name = f"{item[0]}::{item[1]}"
print(f"format_table is [{format_table}]")
print(f"start_name is {start_name}")
print(f"format_mib is {format_mib}")
return format_mib, format_table, start_name
async def get_query(ip, community, config=PORT_CONFIG, logger=None):
"""
使用next_cmd自动遍历所有接口的信息，直到没有更多数据为止。
通过分析返回的OID，判断是否继续查询下一个接口。
"""
try:
snmpEngine = SnmpEngine()
transport = await UdpTransportTarget.create((ip, 161))
# 存储结果的字典
interface_details = {}
hostname = ""
message = "开始遍历所有接口..."
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 首先查询sysName
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity("SNMPv2-MIB", "sysName")),
lexicographicMode=False
)
# 处理sysName
if not errorIndication and not errorStatus and varBinds:
for varBind in varBinds:
try:
if isinstance(varBind, ObjectType):
oid = varBind[0]
val = varBind[1]
elif isinstance(varBind, tuple) and len(varBind) >= 2:
oid, val = varBind[0], varBind[1]
else:
continue
oid_str = oid.prettyPrint()
val_str = val.prettyPrint()
if oid_str == 'SNMPv2-MIB::sysName.0':
hostname = val_str
message = f"系统名称: {hostname}"
print(message)
if logger:
logger.info(f"{ip} - {message}")
except Exception as e:
message = f"处理sysName异常: {e}"
print(message)
if logger:
logger.error(f"{ip} - {message}")
continue
# 遍历config中的每个OID进行查询
for item in config:
mib, oid_name, desc = item
message = f"\n开始查询 {mib}::{oid_name}..."
print(message)
if logger:
logger.info(f"{ip} - 开始查询 {mib}::{oid_name}...")
# 统计当前OID查询到的条目数
item_count = 0
non_expected_oid = None
# 执行初始的next_cmd查询
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity(mib, oid_name)),
lexicographicMode=False
)
while not errorIndication and not errorStatus and varBinds:
# 处理当前批次的数据
last_oid = None
for varBind in varBinds:
try:
# 解包varBind
if isinstance(varBind, ObjectType):
oid = varBind[0]
val = varBind[1]
elif isinstance(varBind, tuple) and len(varBind) >= 2:
oid, val = varBind[0], varBind[1]
else:
continue
oid_str = oid.prettyPrint()
val_str = val.prettyPrint()
# 检查是否是当前OID的延续
if oid_str.startswith(f"{mib}::{oid_name}."):
# 提取索引
index = str(oid[-1]) # 直接从OID对象获取最后一个数字
# 初始化接口信息
if index not in interface_details:
interface_details[index] = {}
for config_item in config:
interface_details[index][config_item[1]] = None
# 更新接口信息
interface_details[index][oid_name] = val_str
last_oid = oid
item_count += 1
else:
non_expected_oid = oid_str
break
except Exception as e:
message = f"处理数据异常: {e}"
print(message)
if logger:
logger.error(f"{ip} - {message}")
continue
# 继续下一次查询
if non_expected_oid:
break
else:
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity(mib, oid_name, index)), # 从上次的最后一个值继续
lexicographicMode=False # 只遍历当前OID子树
)
# 输出当前OID查询结果
message = f"获取到: {mib}::{oid_name} 条目共计 {item_count} 个。"
print(message)
if logger:
logger.info(f"{ip} - {message}")
if non_expected_oid:
message = f"非预期OID: {non_expected_oid}"
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 输出总体结果
interface_count = len(interface_details)
config_count = len(config)
message = f"\n共找到 {interface_count} 个接口，查询了它们 {config_count} 项信息。"
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 按索引排序输出前10个接口示例
print("前10个接口示例:")
if logger:
logger.info(f"{ip} - 前10个接口示例:")
for idx, details in sorted(interface_details.items(), key=lambda x: int(x[0]))[:10]:
interface_message = f" ifIndex.{idx}: {details.get('ifName', 'N/A')}"
print(interface_message)
if logger:
logger.info(f"{ip} - {interface_message}")
snmpEngine.close_dispatcher()
return interface_details, hostname
except Exception as e:
print(f"异常: {e}")
return {}, ""
# 保存查询结果到CSV文件
def save_results(interface_details, hostname, ip, file_path, config=PORT_CONFIG):
try:
with open(file_path, 'a', newline='', encoding='utf-8-sig') as f:
writer = csv.writer(f)
print(f"正在保存结果到 {file_path}...")
# 写入表头
writer.writerow(["=" * 80])
line = f"主机名={hostname};设备IP={ip};检查时间:{time.strftime('%Y-%m-%d %H:%M:%S')}"
writer.writerow([line])
writer.writerow(["=" * 80])
# 动态生成表头
headers = [item[2] for item in config]
writer.writerow(headers)
# 写入数据
for interface in interface_details.values():
row = []
for item in config:
row.append(interface.get(item[1], ''))
writer.writerow(row)
print(f"成功保存查询结果到{file_path}")
except Exception as e:
print(f"保存查询结果失败: {e}")
async def main():
# 配置参数
device_file = 'devices.txt' # 设备IP文件
timestamp = datetime.now().strftime("%Y%m%d_%H%M%S")
port_result_file = f'snmp_port_results_{timestamp}.csv' # 端口结果文件
port_log_file = f'snmp_port_results_log_{timestamp}.log' # 端口日志文件
community = 'readtest' # SNMP团体名
# 设置日志
port_logger = setup_logger(port_log_file)
# 读取设备IP
device_ips = read_device_ips(device_file, logger=port_logger)
if not device_ips:
port_logger.error("没有设备IP可查询")
return
# 批量查询设备信息
for ip in device_ips:
port_logger.info(f"开始查询设备: {ip}")
# 获取端口信息和主机名
interface_details, hostname = await get_query(ip, community, config=PORT_CONFIG, logger=port_logger)
# 保存端口结果
if interface_details:
save_results(interface_details, hostname, ip, port_result_file, config=PORT_CONFIG)
port_logger.info(f"{ip} - 成功保存端口结果到 {port_result_file}")
# 避免查询过快，添加短暂延迟
await asyncio.sleep(1)
port_logger.info("批量查询完成")
if __name__ == "__main__":
asyncio.run(main())

复制代码

6.3 脚本输出结果保存

6.4 脚本运行日志保存

6.5 脚本局限性

仅支持SNMP v2c：没有对SNMP v3进行适配，安全性较差
功能有限：目前只支持接口状态的查询，无法获取CPU、内存、温度等系统资源信息
可扩展性不足：添加新的查询项需要修改代码，不够灵活
错误处理简单：对于SNMP查询失败的情况，处理方式较为简单
配置固定：SNMP团体名、查询参数等配置硬编码在脚本中，不够灵活

6.6 后续练习中可能尝试的功能

添加系统资源监控：增加对CPU使用率、内存使用情况、设备温度等信息的查询
支持SNMP v3：添加对SNMP v3的支持，提高安全性
配置文件化：将配置参数移到配置文件中，方便用户修改
结果可视化：添加简单的结果可视化功能，如生成状态图表，或日志格式化提升可读性
告警机制：添加异常状态的告警功能，如接口down时发送通知

七、结语

SNMP作为一种成熟的网络管理协议，在网络设备监控和管理方面发挥着重要作用。本文介绍的批量巡检脚本利用pysnmp库实现了对网络设备接口状态的自动采集和分析，为网络管理员提供了一种高效、便捷的设备管理工具。
虽然该脚本目前存在一些局限性，但其基本功能已经能够满足日常网络巡检的需求。通过进一步的扩展和优化，它可以成为网络管理工作中的得力助手。
在实际应用中，网络管理员可以根据具体需求对脚本进行定制和扩展，例如添加更多的监控指标、实现更复杂的告警机制等，从而构建一个更加完善的网络监控系统。
SNMP协议虽然有其局限性，但在网络设备管理领域仍然是一种不可替代的工具。结合其他管理协议和工具，如NETconf、REST API等，可以构建一个更加全面、高效的网络管理解决方案。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！

账号		自动登录	找回密码
密码			立即注册

网络自动化学习-基于PySNMP的批量巡检(练习版)

相关帖子

浏览过的版块

签约作者

网络自动化学习-基于PySNMP的批量巡检(练习版)

相关帖子

相关推荐

浏览过的版块

签约作者
