编码器简介

编码器可以测量角位置和速度。类型很多，但最常用的是旋转增量光电编码器（如图 1.1 所示），本文使用型号为 US Digital E3 的编码器。
与电位器不同，编码器测量的是相对位置，其角度依赖于前一位置和上一次上电时的位置。编码器内部包含一个编码盘和多个径向光栅。该盘与直流电机轴相连，当轴旋转时，一束 LED 光束穿过光栅，并由光电传感器接收，从而生成 A 信号 和 B 信号（如图 1.2 所示）。
编码盘每旋转一圈，会触发一个索引脉冲信号，该信号可用于标定或系统回零。电机轴旋转时产生的 A、B 信号，通过解码算法生成计数值。
编码器的分辨率由编码盘线数和解码方式决定。例如，一只 512 线编码器在轴旋转一周时生成 512 个计数值。然而，在四倍频解码器模式下（如图 1.2 所示），每转计数值可达到 2048。其原理在于 A 相与 B 相的相位偏移：在每个脉冲周期内，可产生多种开/关状态，使编码器能够检测旋转方向，因为顺时针与逆时针旋转时开/关状态出现的顺序不同。

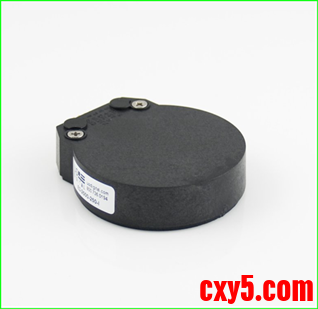

图 1.1 旋转增量光电编码器示意

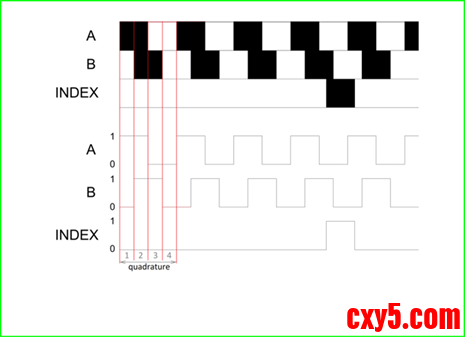

​                                                                图 1.2 A/B 相信号与索引脉冲示意

编码器连接到 Simulink 后的首要任务

在使用 Simulink 读取编码器信号之前，首先需要测量每转的总计数值。操作步骤如下：

• 停止 Simulink 中的 编码器读取控制器

• 将圆盘旋转到被控对象标识的 0° 位置

• 重新启动 编码器读取控制器，旋转被控对象一整圈


编码器计数值应接近 2048，与 US Digital E3 编码器手册一致。

• 编码器分辨率：512 线/转

• 四倍频模式计数值：4 × 512 = 2048


从编码器计数值计算旋转角度

每转对应计数值为 2048。将计数转换为角度的增益为：
增益 = 360° / 2048 counts ≈ 0.1748° / count
验证步骤：

• 将圆盘转动到 0° 位置

• 启动 Simulink 编码器读取控制器

• 将圆盘旋转一整圈，确认输出值为 360°


从编码器计数值计算旋转弧度

若需测量旋转弧度，可将增益设置为：
增益 = 2π / 2048  (单位：rad)
注意：此处使用弧度而非角度。
被控对象旋转速度测量（编码器速度测量）

要测量旋转速度，可将 Derivative 模块 连接到编码器标定增益输出，实现速度计算（单位：rad/s）。
示例操作：

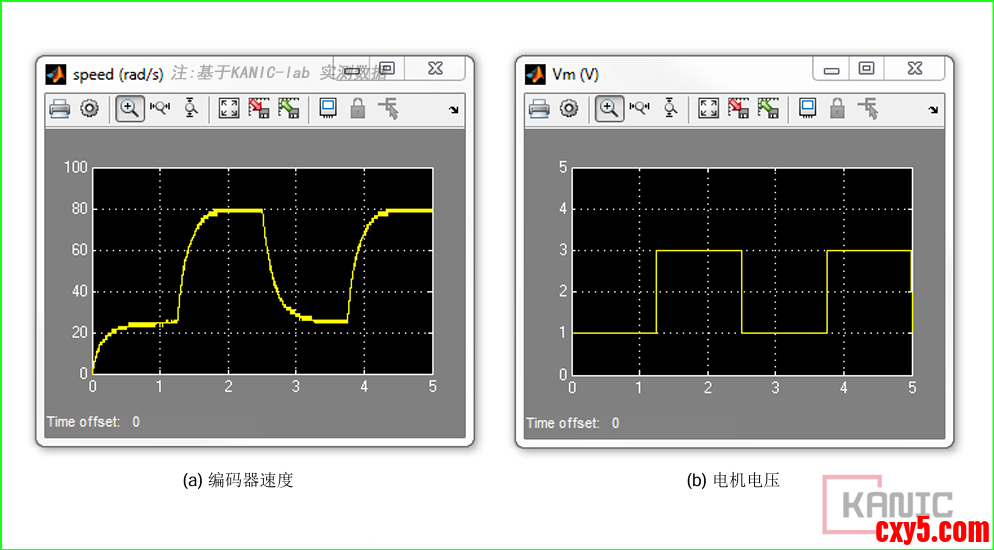

• 给被控对象电机施加一个 1V~3V 的阶跃电压，频率 0.4 Hz

• 通过编码器观察速度响应，如下图所示：


编码器应用经验：旋转测量与直线位移

除了本文主要介绍的旋转增量光电编码器，实际实验和工程中还会遇到其他类型的编码器。下面分享一些应用经验，供用户参考：

• 旋转编码器（Rotary Encoder）



  • Omron E6B2

  • 该型号经过实际测试，在旋转角度和速度测量中表现稳定可靠，适用于实验和小型控制系统。

  • 应用场景：精确测量电机旋转角度、速度反馈。



• 直线编码器（Linear Encoder）



  • SIKO MSK200 + MB200（磁性传感器 / 磁条型）

  • 在直线位移测量中被用户多次采用，并提供过技术支持，效果良好。

  • 应用场景：自动化实验平台、直线运动测量、实验数据采集。




编码器速度信号噪声及滤波

编码器的本质输出是脉冲信号。在实验中，这些脉冲首先被换算为角位移（弧度），再对弧度信号进行微分，得到角速度（rad/s），也就是我们在控制系统中真正需要的“速度量”。
噪声产生原因

微分运算会显著放大噪声。
以一只 2048 线的增量式编码器为例，每转一圈输出 2048 个离散阶跃信号，每个阶跃对应的角度为：

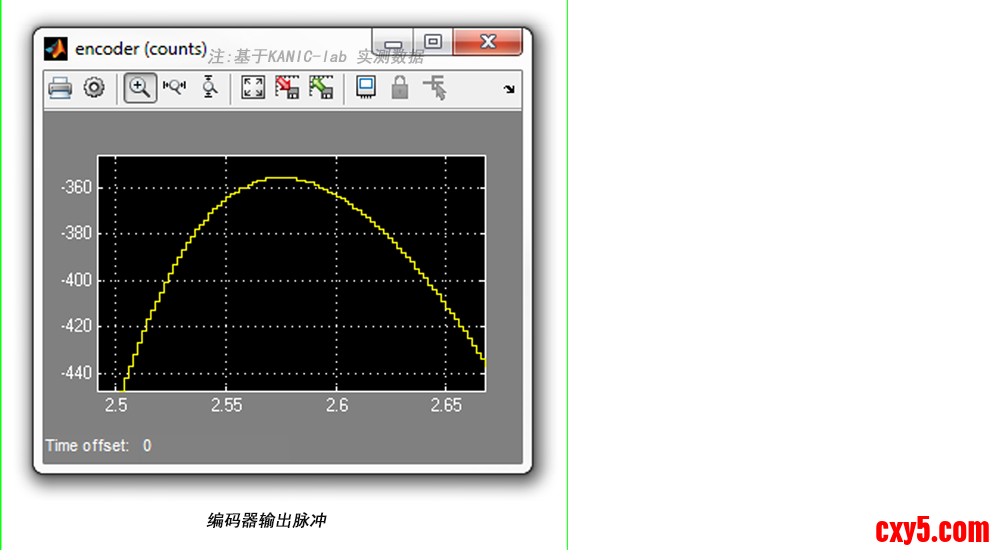

也就是说，编码器输出的并不是连续的角度变化，而是阶跃型离散信号。对这种信号进行微分时，本质上是在对大量不连续点做运算，结果必然表现为高频噪声严重的速度波形。
此外，即便很多编码器在硬件层面做了滤波，在真实实验环境中，电机、电源纹波、开关噪声以及布线干扰仍会叠加到脉冲信号上，并在速度计算阶段被进一步放大。
软件滤波处理

在角速度计算之后，必须引入滤波环节。
在 Simulink 中，我们通常根据编码器分辨率、采样周期以及控制系统带宽，设计合适的滤波器，例如：

• 一阶低通滤波器

• 二阶低通滤波器

• 带有物理意义的传递函数


经过合理的软件滤波后，原本“能看到但不敢用”的速度信号，可以直接变成稳定、干净、可用于闭环控制的角速度信号。
程序示例图

实际测试

图示：左图为原始速度信号（噪声明显），右图为滤波后信号（平滑稳定)
温馨提示

编码器速度噪声不是编码器坏了，而是“用离散脉冲去做微分”这一操作，本身就会制造噪声。滤波不是锦上添花，而是速度计算里不可缺的一步。
