【EF Core】“多对多”关系与跳跃导航

“多对多”关系不像“一对多”那么“单纯”，它内部涉及到“连接实体”（Join Entity）的概念。咱们先放下这个概念不表，来了解一下多对多数据表为什么需要一个“辅助表”来建立关系。

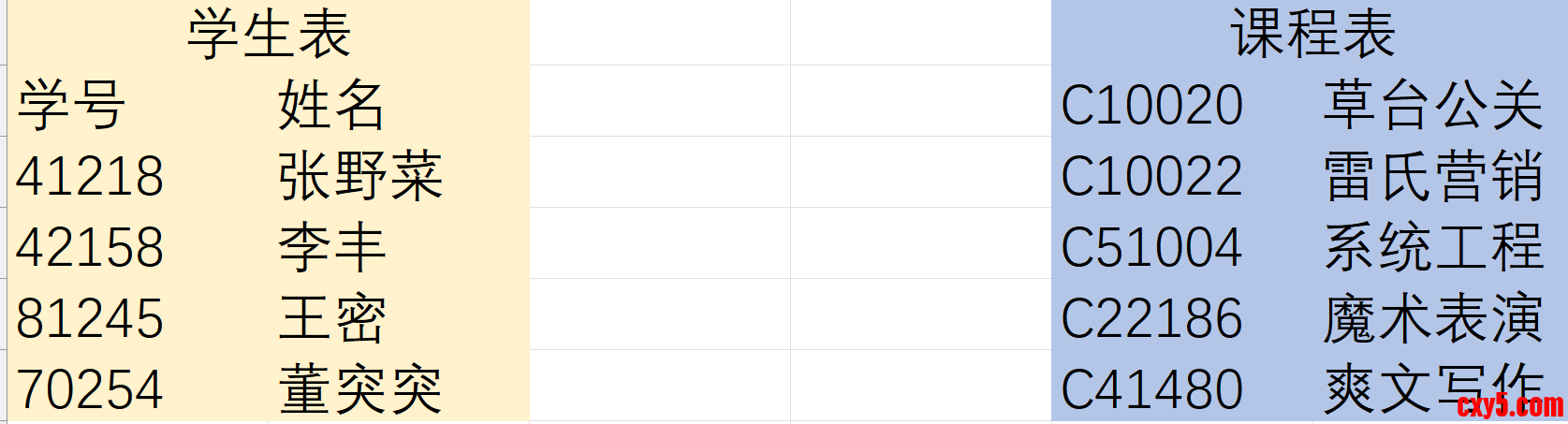

假设有两张表：一张表示学生，一张表示选修课。那么，这里头的关系是你可以选多门课，而一门课可以被多人选。这是多对多关系，没问题吧。

按照数据库存储的原则，学生表中每位学生的信息都不应重复，而课程表也是如此。这么一看，多对多的关系不能直接在这两个表中创建了。

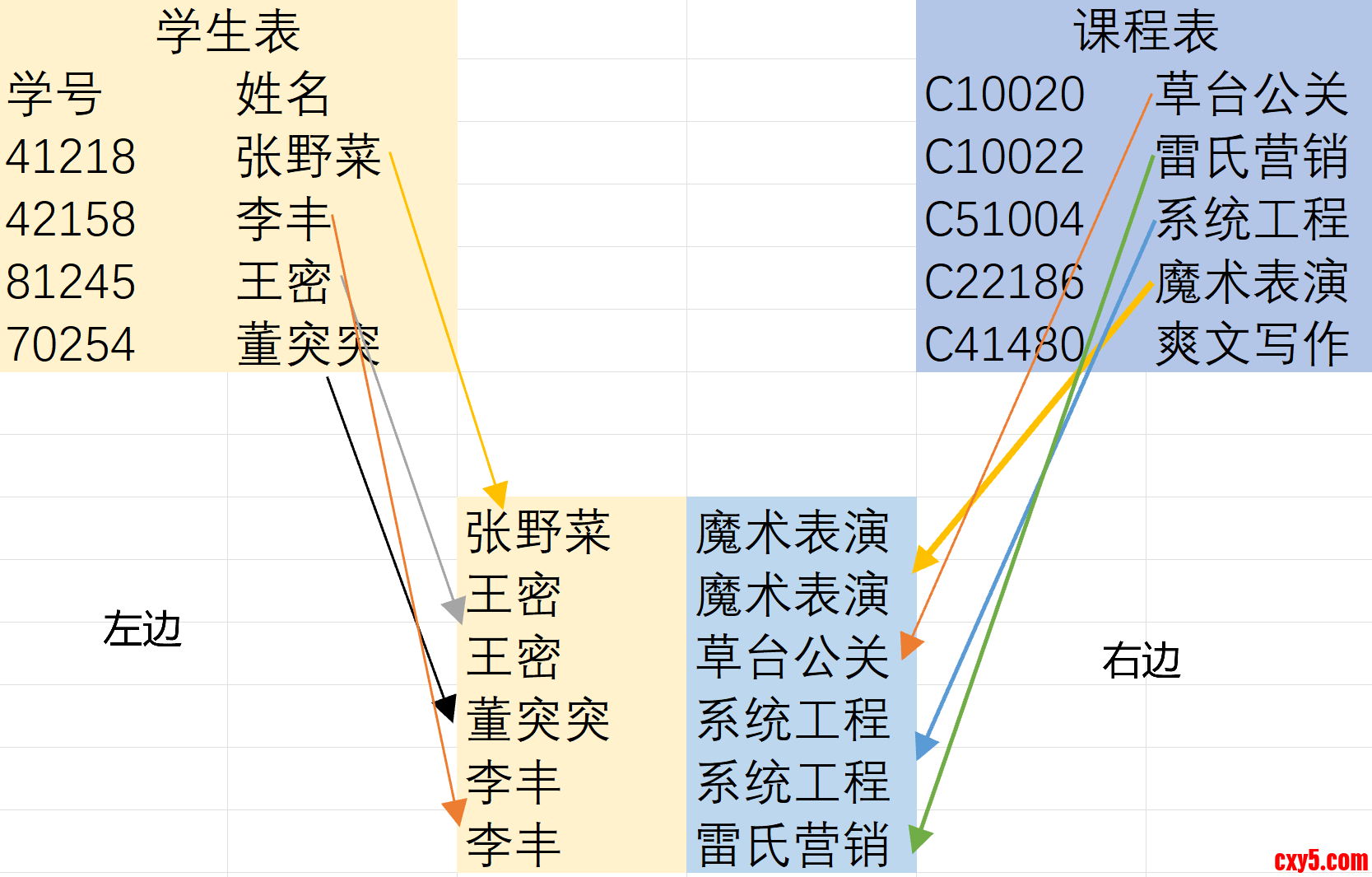

那就只能引入第三个表，专门保存前两个表的信息了。

经过这样处理后，多对多的关系被拆解成两个一对多关系：
左边：学生（1）--- 中间表（N）；
右边：课程（1）--- 中间表（N）。
这个中间表负责”连接“两个数据表。转换为实体类开，这个中间表就是”连接实体“了。
------------------------------------------------------------------------------------------------------------------------
接下来先弄个开胃菜，一个很简单的例子
1、定义实体。

1. public class Student
2. {
3.     public int Id { get; set; }
4.     public string Name { get; set; } = null!;
5.     public string Code { get; set; } = null!;
6.     public string? Email { get; set; }
8.     // 注意这个属性
9.     <strong>public IList<Course> SelectedCourses { get; set; } = new List<Course></strong><strong>();</strong>
10. }
12. public class Course
13. {
14.     public Guid Id { get; set; }
15.     public string Name { get; set; } = null!;
16.     public string? Tags { get; set; }
18.     // 注意这个属性
19.     <strong>public IList<Student> Students { get; set; } = new List<Student></strong><strong>();</strong>
20. }

复制代码

实体类没什么，就是一个学生类，一个课程类。不过，请留意一下被标记的属性，后面会考。
2、定义数据库上下文。

1. public class TestContext : DbContext
2. {
3.     protected override void OnConfiguring(DbContextOptionsBuilder ob)
4.     {
5.         ob.UseSqlServer("server=(localdb)\\mssqllocaldb;database=MySchool");
6.     }
8.     #region 数据集合
9.     public DbSet<Student> StudentSet { get; set; }
10.     public DbSet<Course> CourseSet { get; set; }
11.     #endregion
12. }

复制代码

上下文这样就可以了，这里可以不写配置数据库模型的代码，因为 EF Core 内置的约定类会帮我们自动完成。
a、通过 DbContext 或子类定义的 DbSet 类型的属性，自动向模型添加 Student、Course 实体；
b、通过上面标记的特殊属性（你看，考点来了），自动识别出这是多对多的关系。
      Student 类的 SelectedCourses 属性导航到 Course；
      Course 类的 Students 属性导航到 Student。
两个导航属性都是集合类型，因此两者的关系是多对多。此处，SelectedCourses 和 Students 属性有个专用名字，叫“跳跃导航”（Skip Navigation）。这里不应该翻译为“跳过导航”，因为那样翻译意思就不太好理解，所以应取“跳跃”。
解释一下为什么会跳跃。还记得前文的分析吗？两个表如果是多对多关系，那么它们需要一个“连接”表来存储对应关系。也就是说，正常情况下，Student 类的导航属性应该指向中间实体（映射到连接表），Course 实体的导航属性也应该指向中间实体，再通过中间实体把二者连接起来。可是我们再回头看看示例，Student 的导航属性直接指向了 Course，而 Course 实体的导航属性也直接指向了 Student 实体。即它们都跨过（跳过）中间实体，两者直接连接起来了。

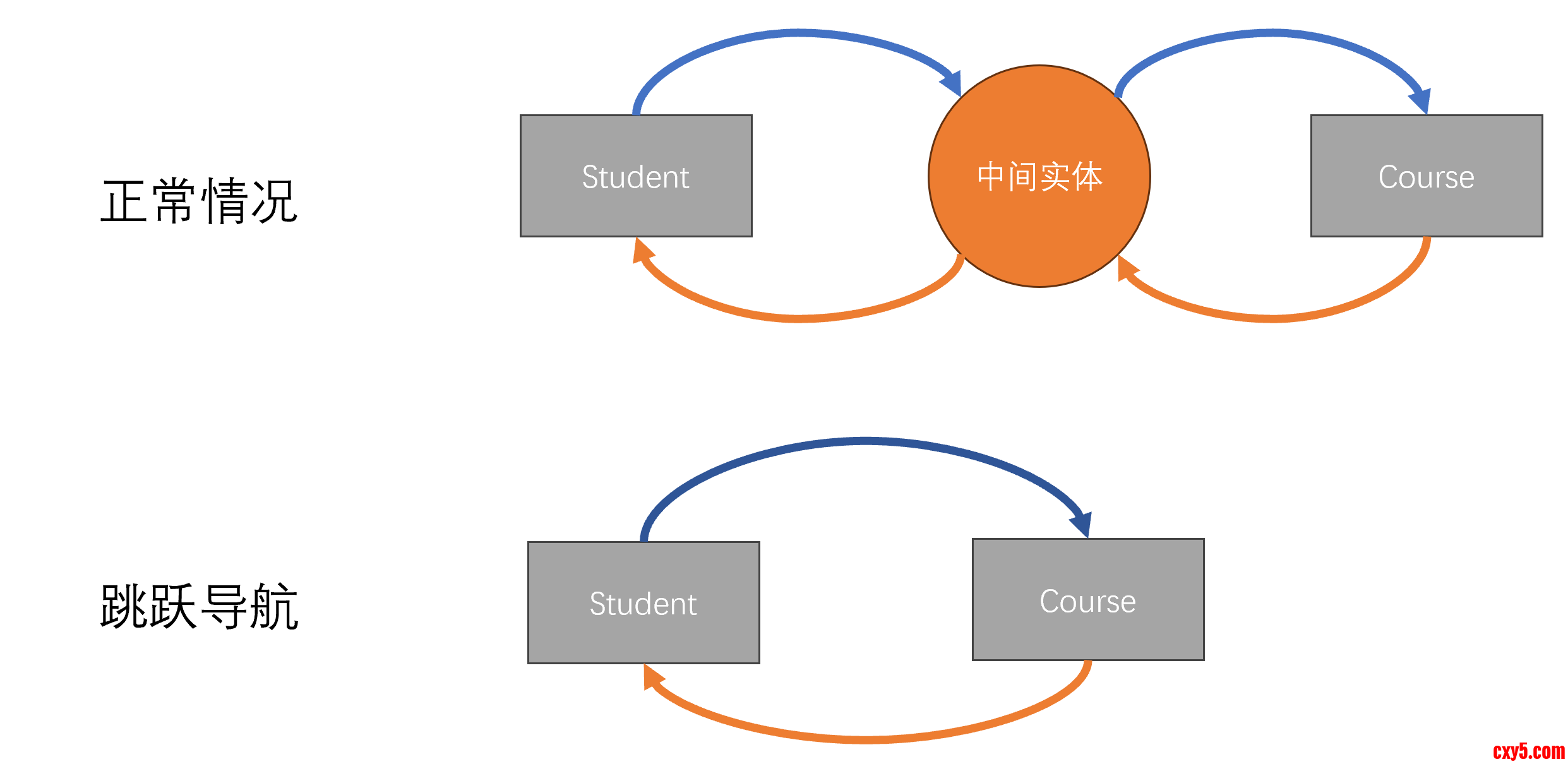

老周画了一个不专业的简图。

这里也产生了一个疑问：我们没创建中间实体啊，难道是 EF Core 帮我们创建了？还真是，不妨打印一下数据库模型。

1. static void Main(string[] args)
2. {
3.     using var context = new TestContext();
4.     // 获取数据库模型
5.     IModel model = context.Model;
6.     // 打印
7.     Console.WriteLine(model.ToDebugString());
8. }

复制代码

然后，运行代码，看看输出什么。

1. Model:
2.   EntityType: Course
3.     Properties:
4.       Id (Guid) Required PK AfterSave:Throw ValueGenerated.OnAdd
5.       Name (string) Required
6.       Tags (string)
7.     Skip navigations:
8.       <em>Students (IList</em><em><Student></em><em>)</em> CollectionStudent Inverse: SelectedCourses
9.     Keys:
10.       Id PK
11.   EntityType: <em><strong>CourseStudent (Dictionary</strong></em><em><strong><string, object>) CLR Type: Dictionary<string, object></strong></em>
12.     Properties:
13.       SelectedCoursesId (no field, Guid) Indexer Required PK FK AfterSave:Throw
14.       StudentsId (no field, int) Indexer Required PK FK Index AfterSave:Throw
15.     Keys:
16.       SelectedCoursesId, StudentsId PK
17.     Foreign keys:
18.       CourseStudent (Dictionary<string, object>) {'SelectedCoursesId'} -> Course {'Id'} Required Cascade
19.       CourseStudent (Dictionary<string, object>) {'StudentsId'} -> Student {'Id'} Required Cascade
20.     Indexes:
21.       StudentsId
22.   EntityType: Student
23.     Properties:
24.       Id (int) Required PK AfterSave:Throw ValueGenerated.OnAdd
25.       Code (string) Required
26.       Email (string)
27.       Name (string) Required
28.     Skip navigations:
29.       <em>SelectedCourses (IList</em><em><Course></em><em>)</em> CollectionCourse Inverse: Students
30.     Keys:
31.       Id PK

复制代码

有没有发现多了一个实体，叫 CourseStudent。虽然我们在代码中没有定义这样的类，但 EF Core 的 ManyToManyJoinEntityTypeConvention 约定类会自动给数据库模型添加一个实体，类型是共享的 Dictionary。这可是个万能实体类型，当你不想给项目定义一堆实体类时，你甚至可以把所有实体全注册为字典类型。当然，这样做对于面向对象，对阅读你代码的人来说就不友好了。

1. protected virtual void CreateJoinEntityType(
2.      string joinEntityTypeName,
3.      IConventionSkipNavigation skipNavigation)
4. {
5.      var model = skipNavigation.DeclaringEntityType.Model;
7.      // DefaultPropertyBagType 就是字典类型
8.      <strong>var joinEntityTypeBuilder = model.Builder.SharedTypeEntity(joinEntityTypeName, Model.DefaultPropertyBagType)!</strong>;
10.      var inverseSkipNavigation = skipNavigation.Inverse!;
11.      CreateSkipNavigationForeignKey(skipNavigation, joinEntityTypeBuilder);
12.      CreateSkipNavigationForeignKey(inverseSkipNavigation, joinEntityTypeBuilder);
13. }
14.

复制代码

可以看看 DefaultPropertyBagType 字段在 Model 类中的定义（Model 类从用途上不对外公开，但类本身是 public 的）。

1. public static readonly Type DefaultPropertyBagType = typeof(<strong>Dictionary<string, object></strong>);

复制代码

那这个自动添加的中间实体怎么命名呢？继续看源代码。

1. protected virtual string GenerateJoinTypeName(IConventionSkipNavigation skipNavigation)
2. {
3.     var inverseSkipNavigation = skipNavigation.Inverse;
4.     Check.DebugAssert(
5.         inverseSkipNavigation?.Inverse == skipNavigation,
6.         "Inverse's inverse should be the original skip navigation");
8.     var declaringEntityType = skipNavigation.DeclaringEntityType;
9.     var inverseEntityType = inverseSkipNavigation.DeclaringEntityType;
10.     var model = declaringEntityType.Model;
11.     var joinEntityTypeName = !declaringEntityType.HasSharedClrType
12.         ? declaringEntityType.ClrType.ShortDisplayName()
13.         : declaringEntityType.ShortName();
14.     var inverseName = !inverseEntityType.HasSharedClrType
15.         ? inverseEntityType.ClrType.ShortDisplayName()
16.         : inverseEntityType.ShortName();
17.     joinEntityTypeName = StringComparer.Ordinal.Compare(joinEntityTypeName, inverseName) < 0
18.         ? joinEntityTypeName + inverseName
19.         : inverseName + joinEntityTypeName;
21.     if (model.FindEntityType(joinEntityTypeName) != null)
22.     {
23.         var otherIdentifiers = model.GetEntityTypes().ToDictionary(et => et.Name, _ => 0);
24.         joinEntityTypeName = Uniquifier.Uniquify(
25.             joinEntityTypeName,
26.             otherIdentifiers,
27.             int.MaxValue);
28.     }
30.     return joinEntityTypeName;
31. }

复制代码

乱七八糟一大段，总结起来就是：
1、分别获取跳跃导航两端的类型，即多对多关系中的两实体（Student 和 Course）；
2、将两实体的名称按字符排序，排在前面的作为前半段名字，排序在后面的作为后半段名字。比如，Student 与 Course 排序，字母 C 在 S 前面，所以，中间实体的名字就是 CourseStudent；
3、向中间实体添加两个属性，两个属性共同构成主键。同时，它们也是外键，一个指向 Student，一个指向 Course。即这两个属性同时是主键和外键。
从中间实体到 Student 的导航叫“左边”，从中间实体到 Course 实体的导航叫 “右边”。

如果咱们不想用 EF Core 约定的中间实体，也可以自己去定义。

1. public class StudentCourseJoin
2. {
3.     public Student TheStudent { get; set; } = null!;
4.     public Course TheCourse { get; set; } = null!;
5. }

复制代码

有大伙伴会说了，你这实体没有作为外键的属性啊。没事，外键属性可以作为影子属性（Shadow Property）来添加，反正有 TheStudent 等导航属性，不需要借助外键属性也可以引用其实体。
下面是非常复杂的配置代码，各位可以先让时间停止然后慢慢看。

1. public class TestContext : DbContext
2. {
3.     ……
5.     protected override void OnModelCreating(ModelBuilder modelBuilder)
6.     {
7.         modelBuilder.Entity<Student>()
8.                 // 一个学生选多门课
9.                 .HasMany(s => s.SelectedCourses)
10.                 // 一门课多位学生选
11.                 .WithMany(c => c.Students)
12.                 // 中间实体
13.                 .UsingEntity<StudentCourseJoin>(
14.                     // 右边：StudentCourseJoin >>> Course
15.                     // 一个 StudentCourseJoin 只引用一个 Course
16.                     right => right.HasOne(e => e.TheCourse)
17.                                 // 一个Course可引用多个StudentCourseJoin
18.                                 // 但此处省略了
19.                                 .WithMany()
20.                                 // 外键
21.                                 .HasForeignKey("Course_ID"),
22.                     // 左边：StudentCourseJoin >>> Student
23.                     // 一个StudentCourseJoin引用一个Student
24.                     left => left.HasOne(e => e.TheStudent)
25.                                 // 一个Student可引用多个StudentCourseJoin
26.                                 // 但这里省略了
27.                                 .WithMany()
28.                                 // 外键
29.                                 .HasForeignKey("Student_ID"),
31.                     ent =>
32.                     {
33.                         // 因为这两个是影子属性，必须显式配置
34.                         // 否则找不到属性，会报错
35.                         ent.Property<int>("Student_ID");
36.                         ent.Property<Guid>("Course_ID");
37.                         // 两个属性都是主键
38.                         ent.HasKey("Student_ID", "Course_ID");
39.                     }
40.                 );
41.     }
42. }

复制代码

最外层调用 modelBuilder.Entity() 的代码就是配置 Student 和 Course 的关系的，相信各位都懂的。复杂的部分是 UsingEntity 方法开始的，配置中间实体（连接实体）的。
首先，咱们把中间实体的关系拆开：
A、Student 对中间实体：一对多，左边；
B、Course 对中间实体：一对多，右边。
所以，UsingEntity 方法的第一个委托配置右边。

1. right => right.HasOne(e => e.TheCourse)
2.             // 一个Course可引用多个StudentCourseJoin
3.             // 但此处省略了
4.             .WithMany()
5.             // 外键
6.             .HasForeignKey("Course_ID")

复制代码

不要问为什么，因为微软定义这个方法就是先右后左的。HasOne 就是从中间实体（StudentCourseJoin）出发，它引用了几个 Course？一个吧，嗯，所以是One嘛；然后 WithMany 反过来，Curse 可以引用几个中间实体？多个吧（不明白的可以想想，中间表里面是不是可以重复出现课程？）。因为 Course 类没有定义导航属性去引用中间实体，所以 WithMany 参数空白。最后是设置外键，谁引用谁？是中间实体引用 Course 吧，所以，需要一个叫 Course_ID 属性来保存课程ID。
好了，右边干完了，到左边了。

1. left => left.HasOne(e => e.TheStudent)
2.             // 一个Student可引用多个StudentCourseJoin
3.             // 但这里省略了
4.             .WithMany()
5.             // 外键
6.             .HasForeignKey("Student_ID")

复制代码

左边是谁跟谁？从中间实体出发，它可以引用几个 Student？一个吧，所以是 HasOne；反过来，Student 可以引用几个中间实体？由于学生可以多次出现在中间实体中，所以是 WithMany，但 Student 类没有指向中间实体的导航属性，所以参数空。最后是外键，谁引用谁？是中间实体引用 Student 类吧？所以，中间实体要有一个 Student_ID 属性来保存学生ID。
可是，Student_ID 和 Course_ID 在中间实体中是没有定义的属性，如果不手动配置，EF Core 是找不到的。

1. ent =>
2. {
3.     // 因为这两个是影子属性，必须显式配置
4.     // 否则找不到属性，会报错
5.     ent.Property<int>("Student_ID");
6.     ent.Property<Guid>("Course_ID");
7.     // 两个属性都是主键
8.     ent.HasKey("Student_ID", "Course_ID");
9. }

复制代码

这两个属性因为实体类中没有定义，所以要作为影子属性用，然后是两个属性都是主键。完事了。

这个代码你要是看懂了，说明你学习 EF Core 的境界又提高了。
