Draw.io：你可能不知道的「白嫖级」图表绘制神器

介绍

draw.io 是一个在 GitHub 上开源且拥有近十年发展历史的成熟项目，它是一款用于绘制 UML 图表的工具。
如果你曾经为流程图的绘制而流泪，又或是在夜里和UML大战到失眠，
不妨试试它的中文版本：中文draw.io，
这款运行在浏览器里的瑞士军刀，以令人雄起的表现重塑图表创作的新体验。
中文draw.io是一款在线图表绘制工具，覆盖了各种图表类型，从 UML、流程图、组织结构图、实体关系图、BPMN到网络拓扑图，就算是绘制电信网络、GIS地理信息图、电子电路图到社交网络关系图也不在话下。
它同时解决了用户绘图的痛点：免费，易于上手，跨平台使用，无需注册及拥有丰富的模板。
使用教程

首先，访问中文Draw.io的官方网站：https://drawio.min2k.com/。

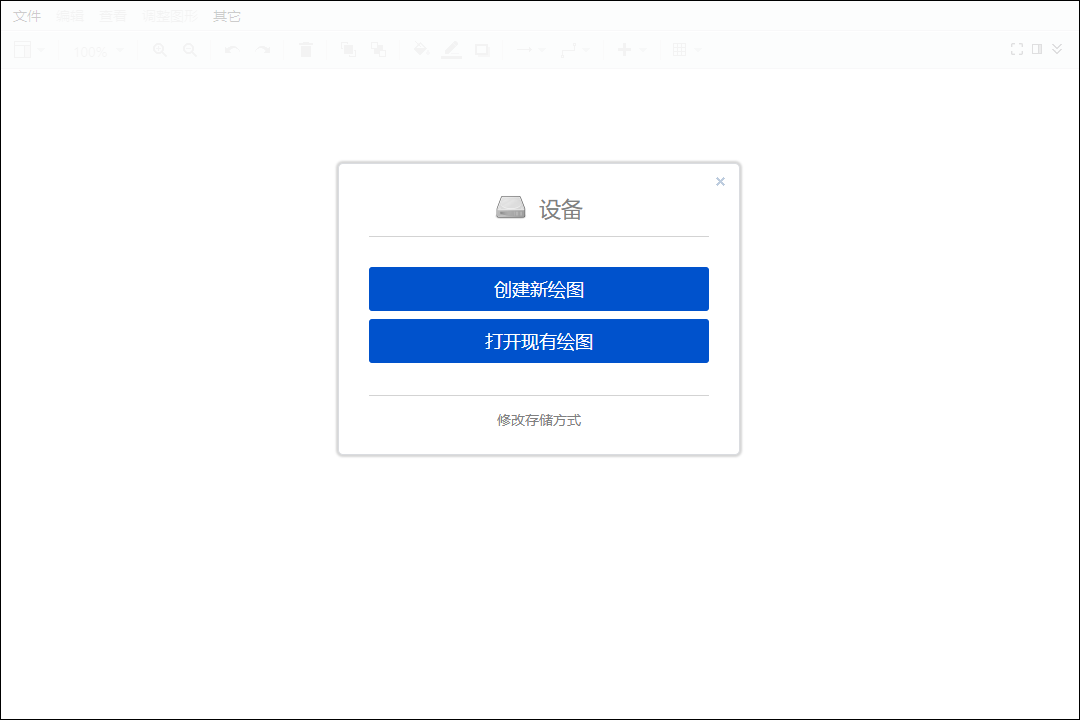

打开后，你将看到以下界面，由于我们是第一次使用，因此请选择【创建新绘图】选项。

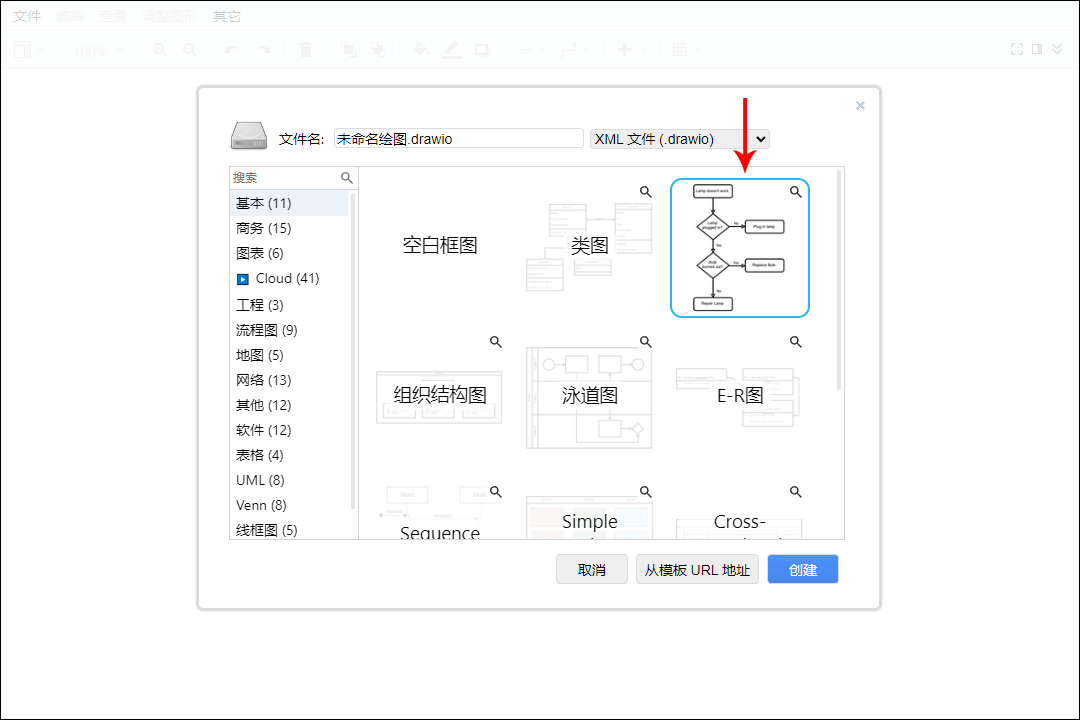

在【创建新绘图】界面中，
你可以看到对话框的左侧是一个丰富的分类列表，而右侧展示了该分类下的业务模板。
在本例中，我们选择了【基本】分类下的第3个业务模板【流程图】，确认无误后，点击【创建】按钮即可完成操作。
注：在本地模式下，会弹出一个文件选择框让你选择保存到哪个文件中。

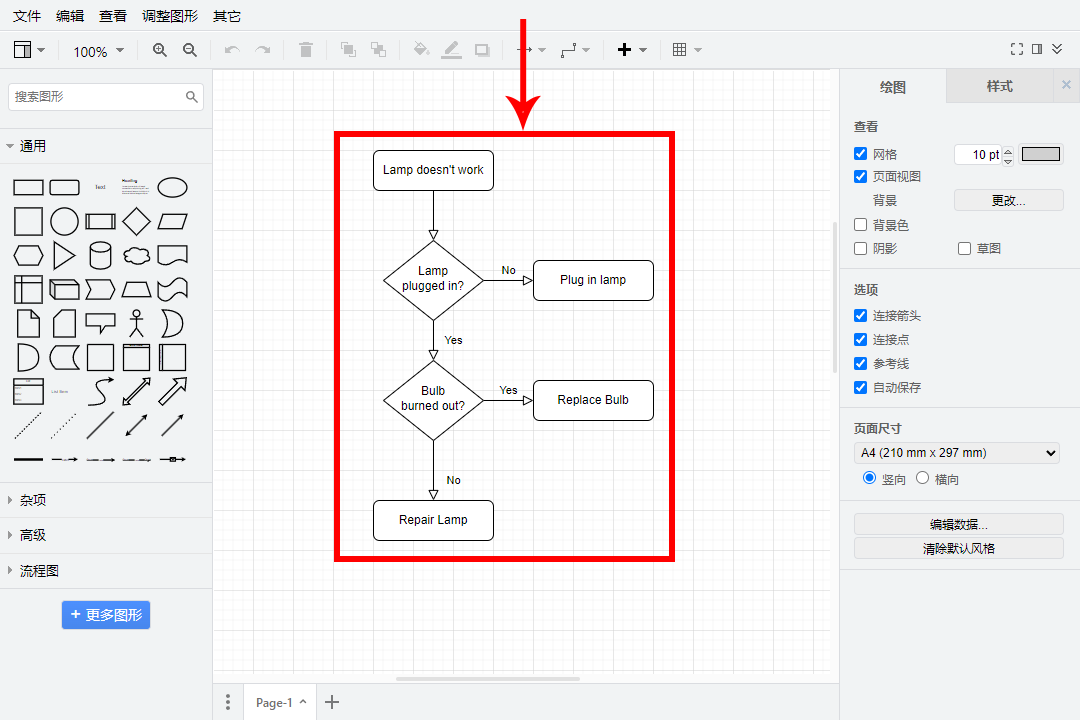

随后，您可以在主界面中看到已经创建好的一个【流程图】。
该流程图包括几个常见的流程图图形元素，以及相关的文本和连接线。

在修改【流程图】之前，我们先来了解一下中文draw.io的主界面及其功能。

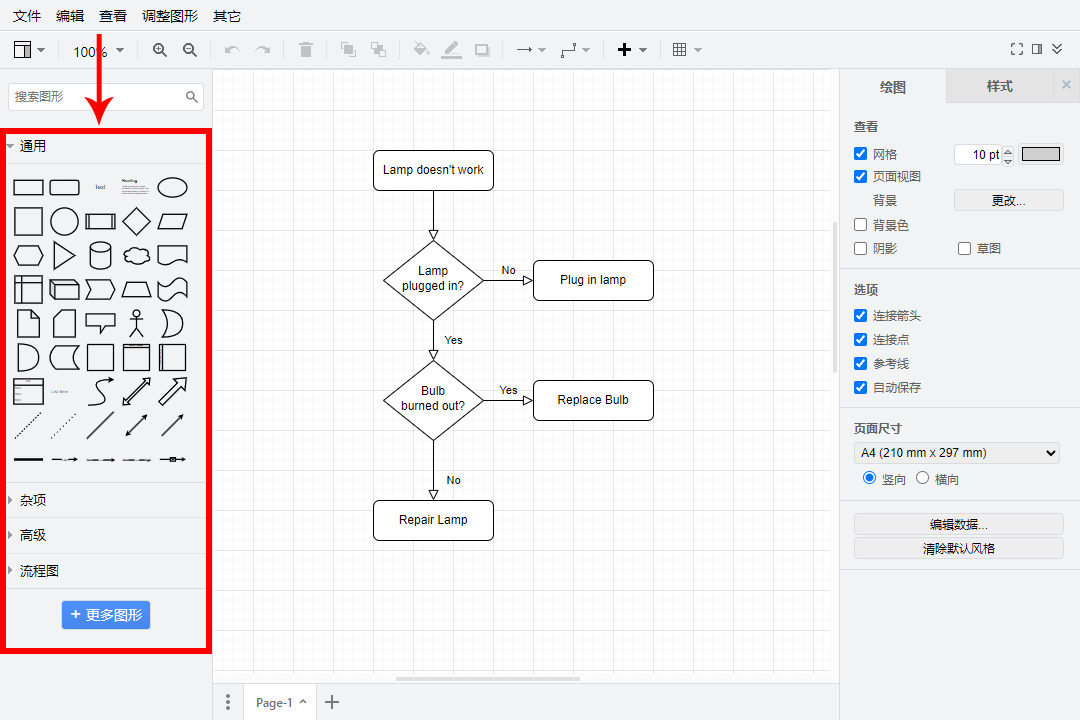

主界面的左侧是图形元素列表，其中有丰富的图形元素供我们选择。
我们可以根据需要，通过单击或拖拽的方式将图形元素添加到画布上。

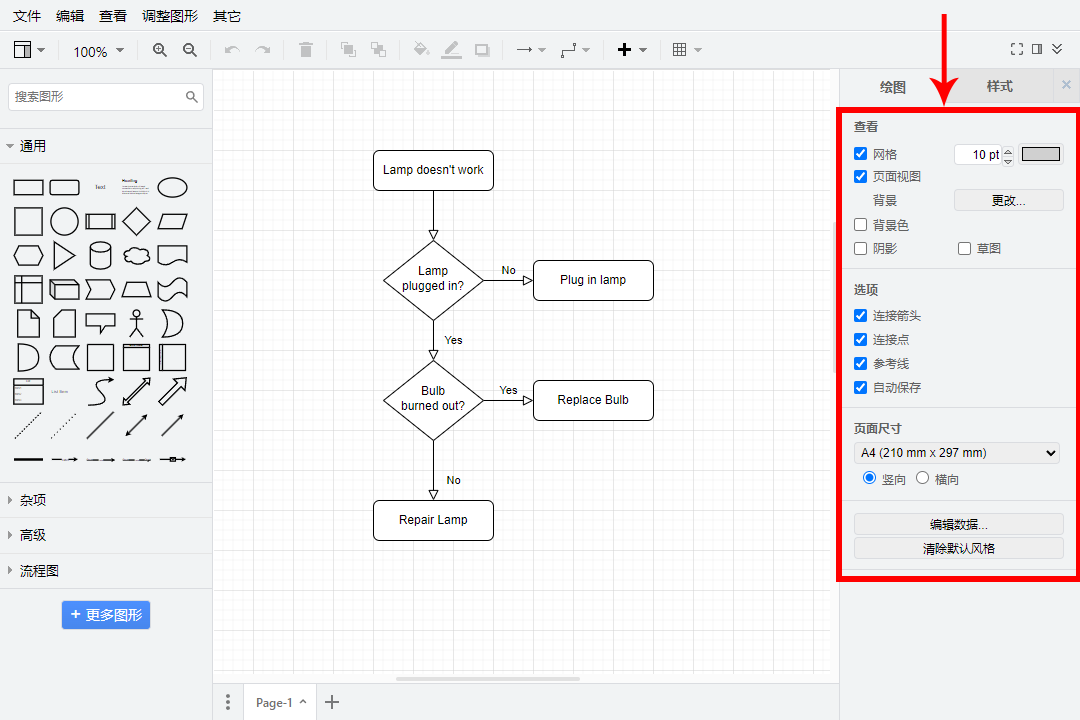

主界面右侧区域是选定目标的属性面板。
有目标选中时：是选定目标的属性面板；
没目标选中时：是画布的属性面板（如下图，其包括了网格、背景、宽高等设置）；

我们来尝试修改下画布的样式

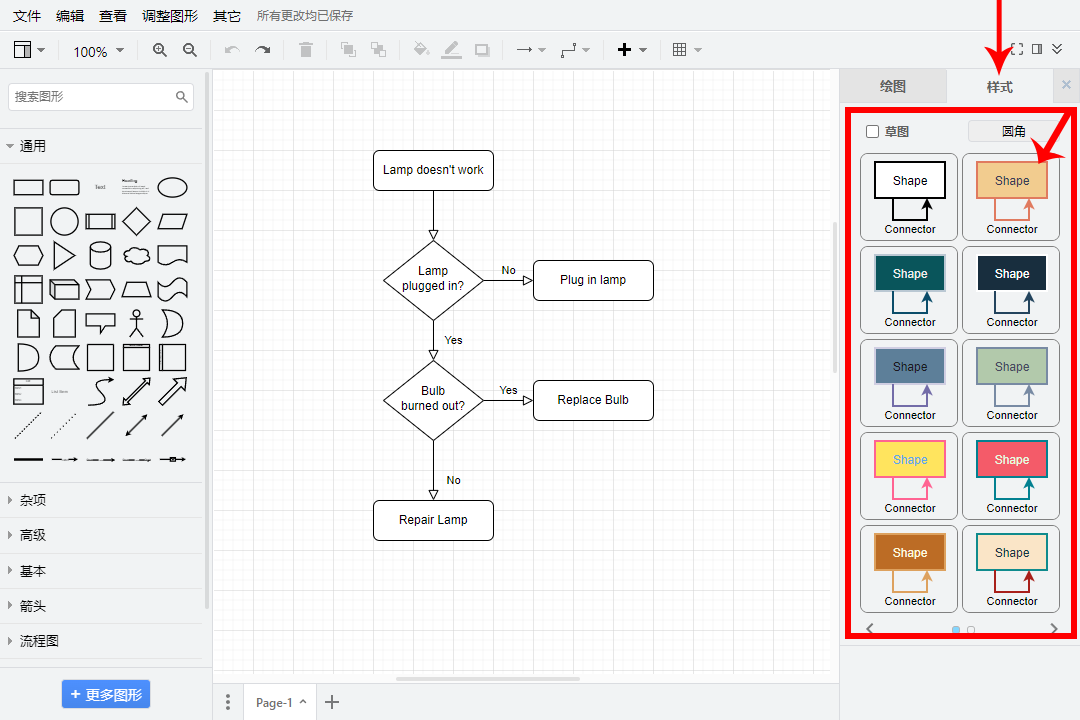

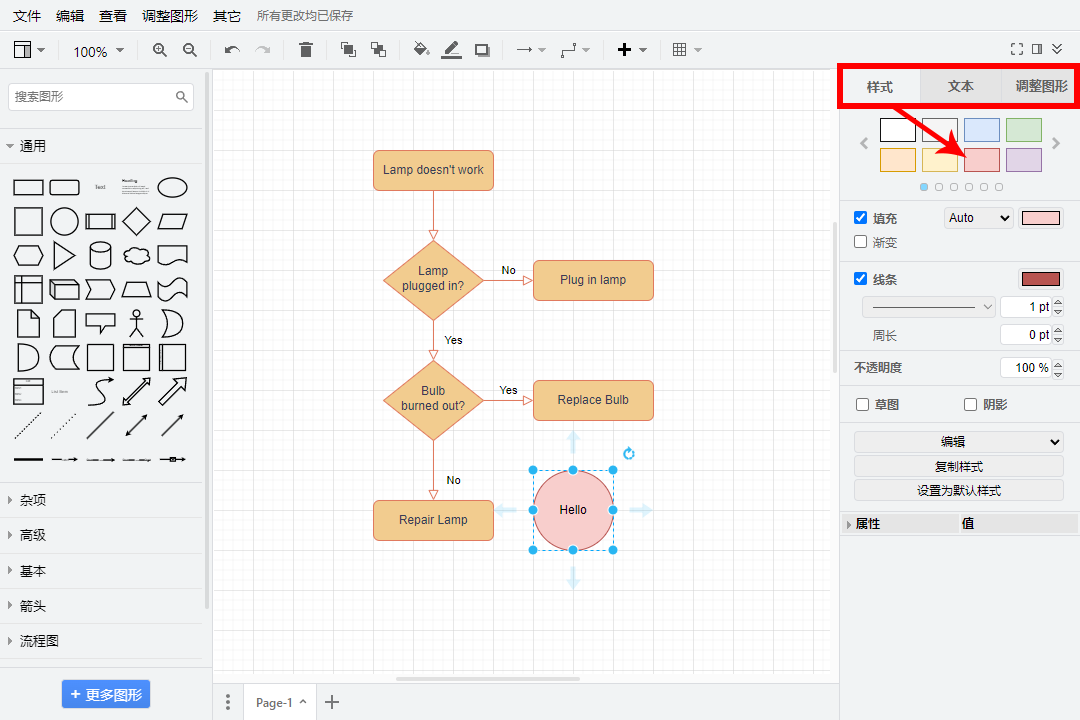

点击【样式】选项卡，可以看到全局元素样式列表，
在示例中，我们选择了第二个样式，点击一下。

如下图所示，在点击后，我们可以看到整个【流程图】应用上了全新的样式。

接下来我们回到左侧的【图形元素】列表，尝试为【流程图】添加新的图形元素。

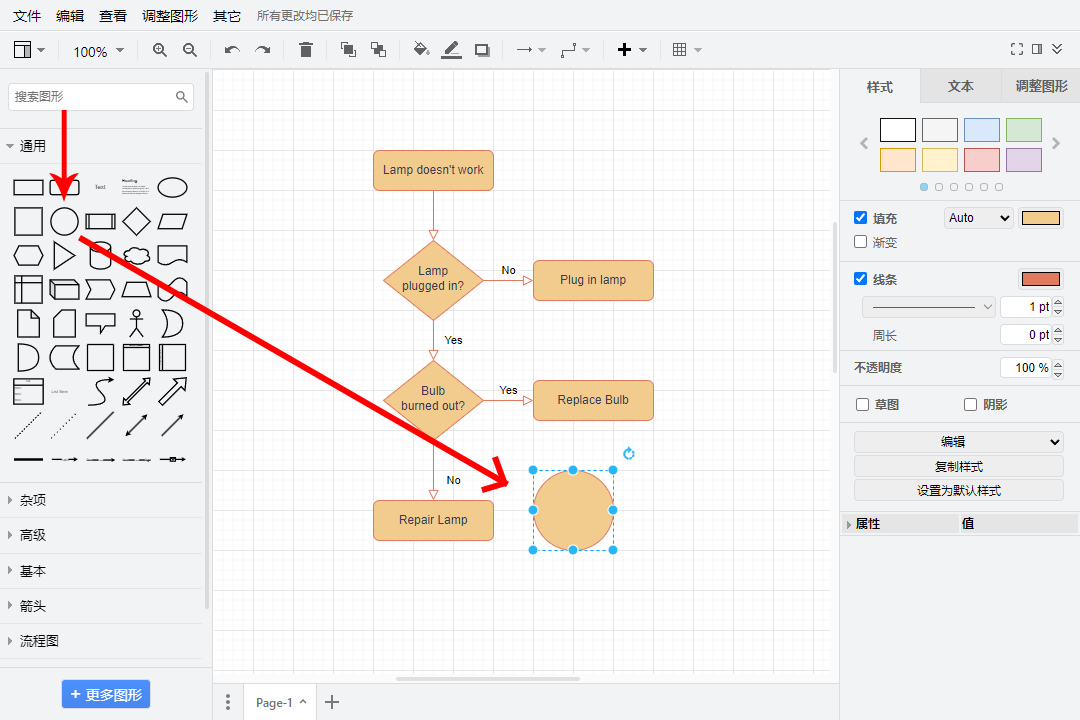

在本例中，我们选择新增一个圆形到流程图中。

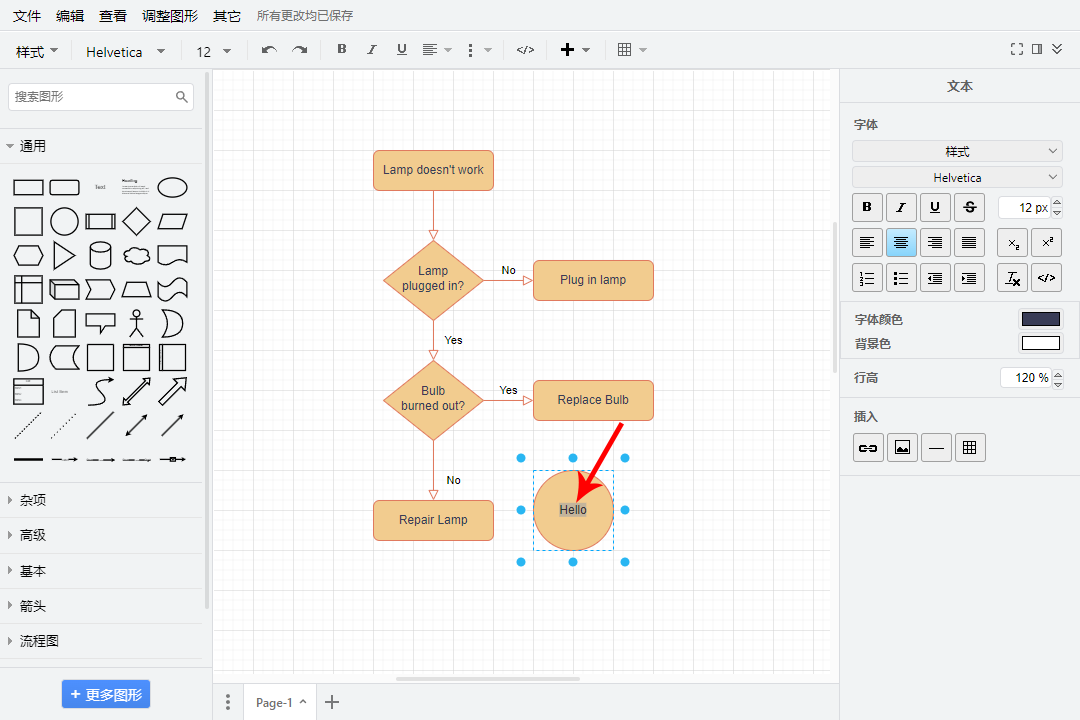

点击它后，再将它拖到右下角位置，如下图所示：

紧接着为该圆形加入一个文本内容。
首先，双击圆形的中心点
这时，您可以直接输入自定义文本
在本例中，我们输入了：Hello

在编辑完文本后，按Esc键或点击空白处以退出文本编辑模式。
此时，中文draw.io将重新选中该圆形，所以当前的右侧面板会变成圆形的属性面板。
在属性面板中，您可以修改圆形的图形样式、文本样式等等。
在本例中，我们为圆形修改了一个粉色的样式。

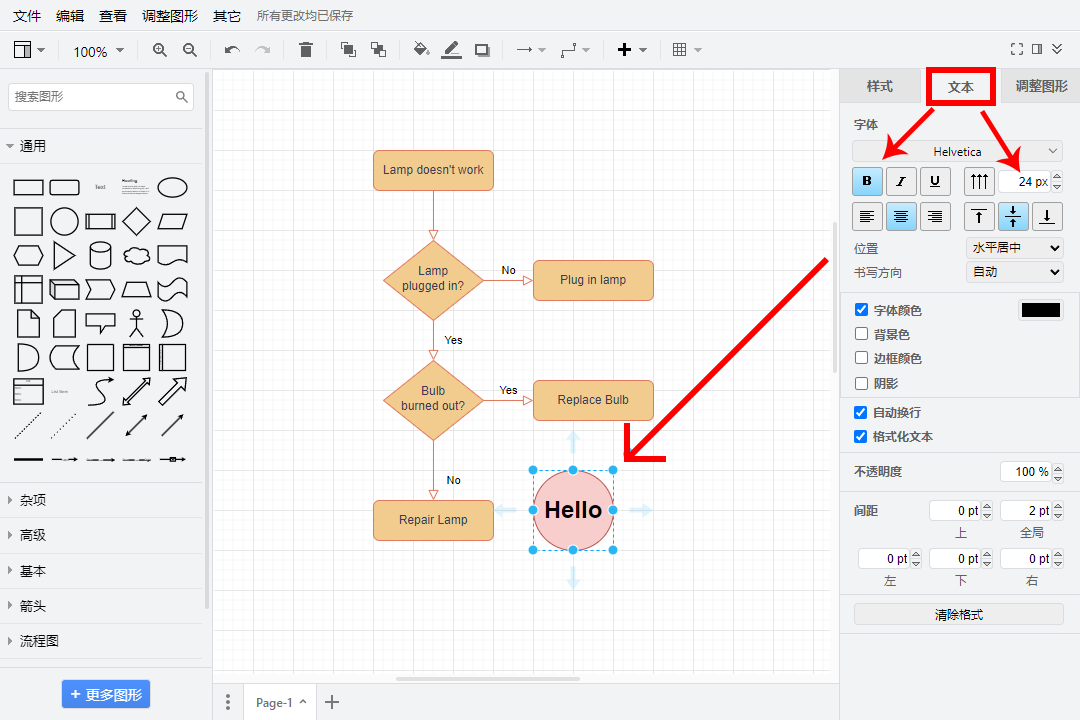

接下来点击【文本】选项卡，为圆形的文本加粗了文字和调大了字号

在调整完样式后，我们接下来将这个圆形连接到流程图中。

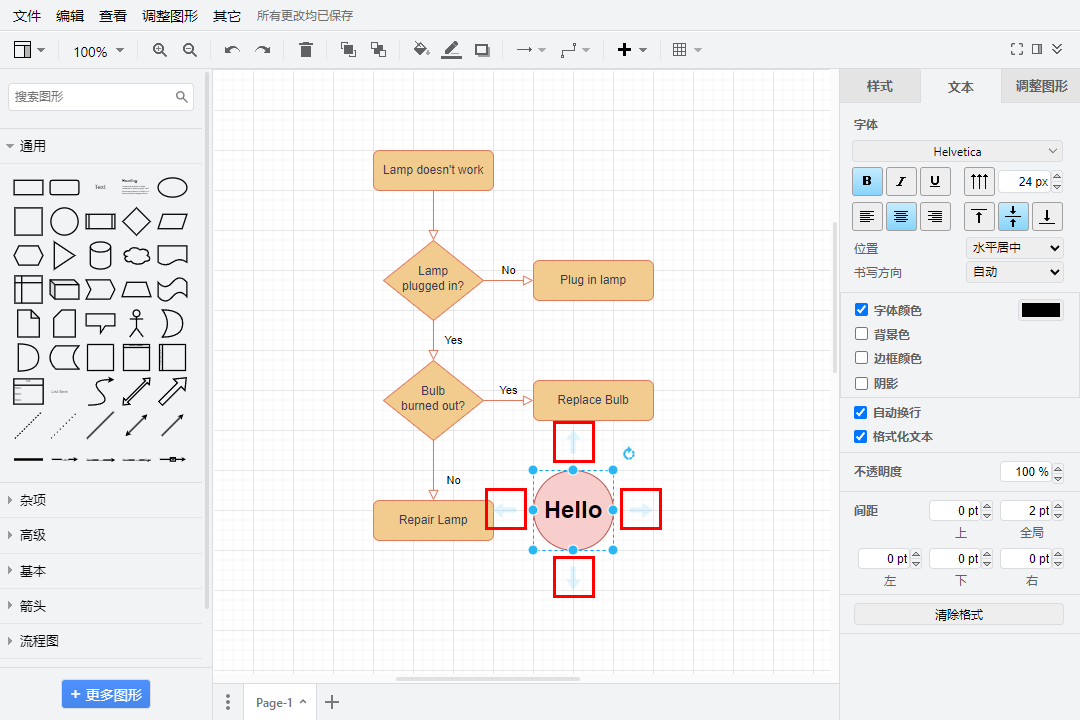

如下图所示，圆形的周围有四个方向箭头，
点击任意方向上的箭头，中文draw.io将自动检测与该方向上最近的图形，并与之自动创建一条连接线。

在本例中，我们选择创建左方和上方的连接线，

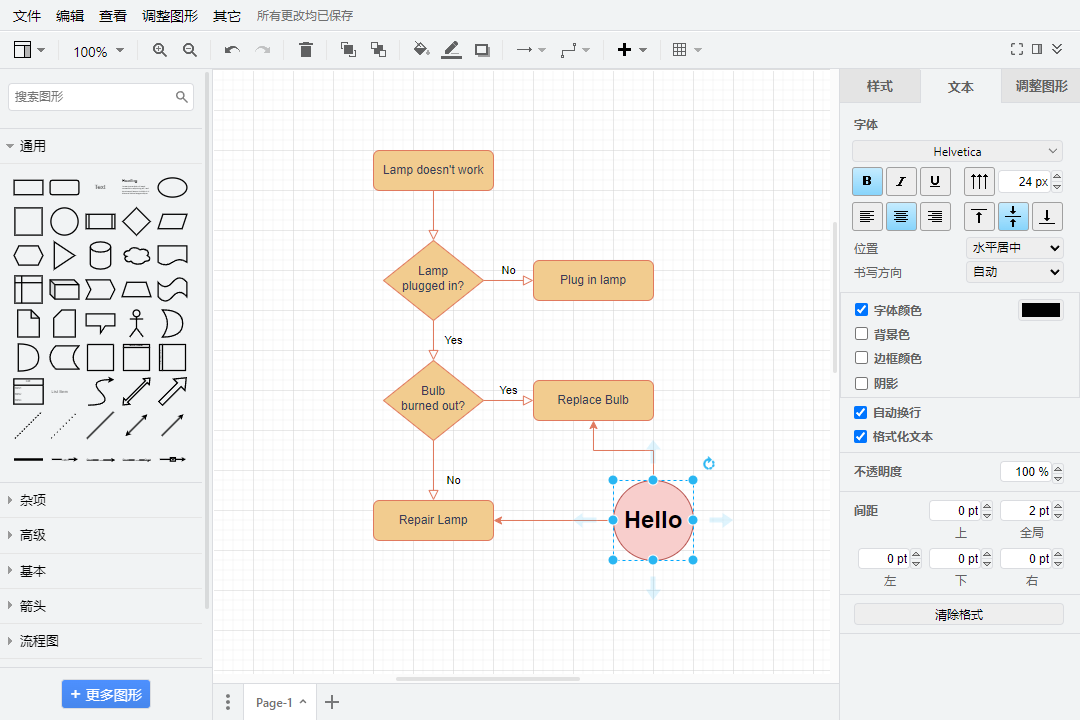

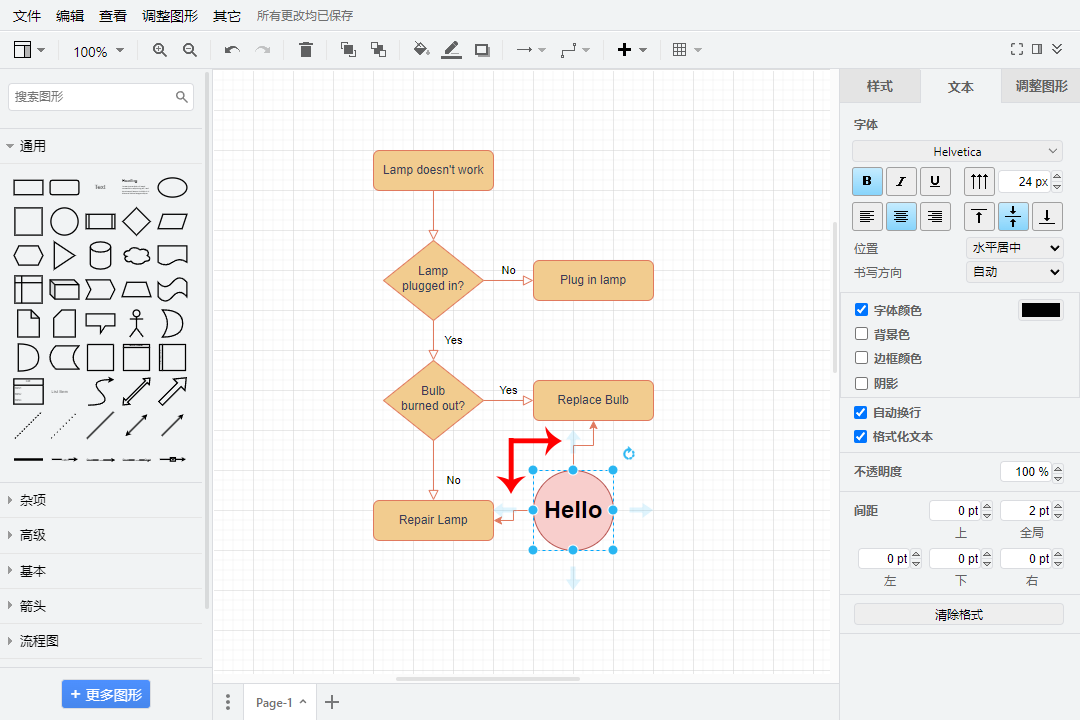

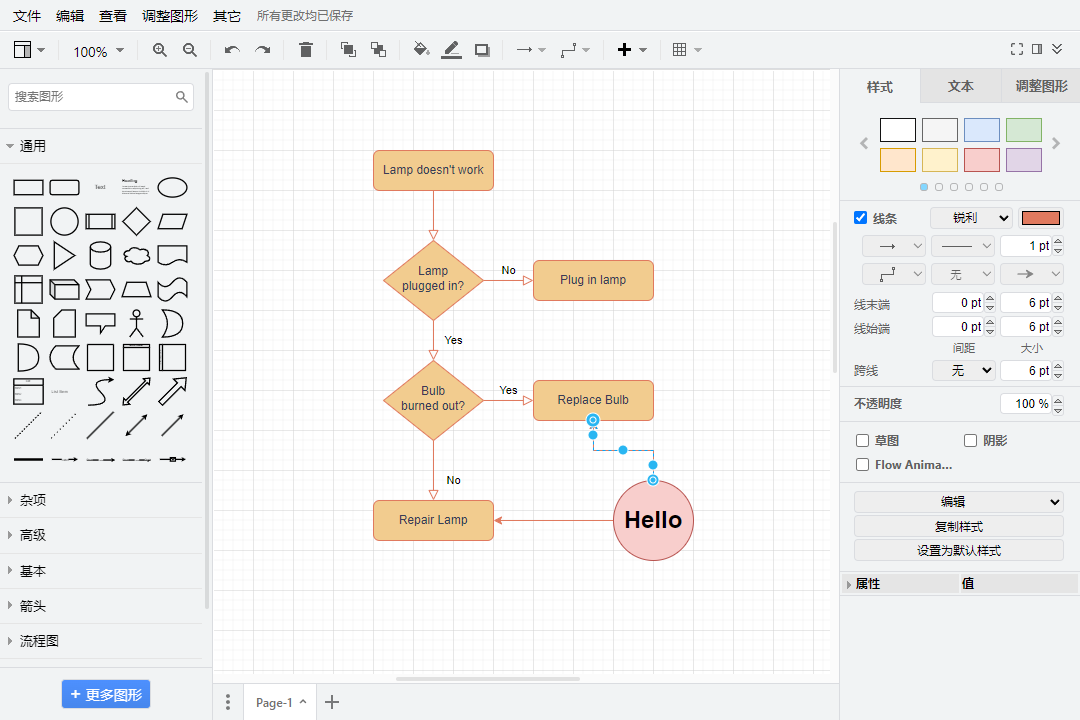

在点击对应箭头后，中文draw.io自动创建了两条连接线。

接下来你可以根据需求，拖动圆形的位置，其连接线会自动修正。

同样，你也可以点击连接线，在右侧的属性面板中，对其样式进行修改以符合你的需求。

以上就是本次绘制流程图的分享教程。
在这次使用过程中，你可以发现中文draw.io不仅界面友好，而且能让你的绘图事半功倍，从而创作出更优秀的图表作品！
