.NET Win32磁盘动态卷/跨区卷触发“函数不正确”问题排查

最近在处理Win32磁盘管理.NET 磁盘管理-技术方案选型 - 唐宋元明清2188 - 博客园-获取本地磁盘信息时，遇到一个比较隐蔽的问题。
磁盘对象获取异常,DEVICEIOCONTROL.IOCTL_STORAGE_GET_DEVICE_NUMBER FAILED, 函数不正确。(0X00000001)
当机器上出现动态卷、跨区扩展卷这类特殊卷时，GetDiskNumberByVolumeName 中执行 DeviceIoControl 会直接报错：

• Win32异常码：1

• Win32错误信息：函数不正确


表面上看像是权限问题，或者句柄打开方式不对
一、问题现象

当前逻辑中，代码会先枚举系统卷，再通过卷句柄去反查磁盘号。

1. 1         private OperateResult<uint?> GetDiskNumberByVolumeName(string volumeName)
2. 2         {
3. 3             // 打开卷设备 volumeName: \\?\Volume{GUID}\
4. 4             string volumePathForDevice = volumeName.TrimEnd('\\'); // \\?\Volume{GUID}
5. 5             IntPtr hVolume = CreateFile(
6. 6                 volumePathForDevice,
7. 7                 0, // 只需要 IOCTL，不读写
8. 8                 FILE_SHARE_READ | FILE_SHARE_WRITE,
9. 9                 IntPtr.Zero,
10. 10                 OPEN_EXISTING,
11. 11                 0,
12. 12                 IntPtr.Zero);
13. 13             IntPtr outBuf = IntPtr.Zero;
14. 14             try
15. 15             {
16. 16                 // 不存在这个物理盘（或者无权限）,忽略此异常
17. 17                 if (hVolume == INVALID_HANDLE_VALUE)
18. 18                 {
19. 19                     return OperateResult<uint?>.ToSuccess();
20. 20                 }
21. 21                 // 取 STORAGE_DEVICE_NUMBER
22. 22                 uint size = (uint)Marshal.SizeOf<STORAGE_DEVICE_NUMBER>();
23. 23                 outBuf = Marshal.AllocHGlobal((int)size);
24. 24                 if (!DeviceIoControl(
25. 25                         hVolume,
26. 26                         IOCTL_STORAGE_GET_DEVICE_NUMBER,
27. 27                         IntPtr.Zero,
28. 28                         0,
29. 29                         outBuf,
30. 30                         size,
31. 31                         out _,
32. 32                         IntPtr.Zero))
33. 33                 {
34. 34                     return OperateResult<uint?>.ToWin32Error("DeviceIoControl.IOCTL_STORAGE_GET_DEVICE_NUMBER failed", Marshal.GetLastWin32Error());
35. 35                 }
36. 36                 STORAGE_DEVICE_NUMBER devNum = Marshal.PtrToStructure<STORAGE_DEVICE_NUMBER>(outBuf);
37. 37                 // DeviceType 为 FILE_DEVICE_DISK(0x07) 一般表示物理磁盘
38. 38                 var diskNumber = devNum.DeviceNumber;
39. 39                 return OperateResult<uint?>.ToSuccess(diskNumber);
40. 40             }
41. 41             catch (Exception e)
42. 42             {
43. 43                 return OperateResult<uint?>.ToError(e);
44. 44             }
45. 45             finally
46. 46             {
47. 47                 Marshal.FreeHGlobal(outBuf);
48. 48                 CloseInPtr(hVolume);
49. 49             }
50. 50         }

复制代码

核心调用点大致如下：

• 枚举卷：FindFirstVolumeW / FindNextVolumeW

• 打开卷句柄：CreateFile("\\?\Volume{GUID}")

• 查询设备号：IOCTL_STORAGE_GET_DEVICE_NUMBER


在普通基础磁盘、普通分区场景下，这套逻辑是正常的。

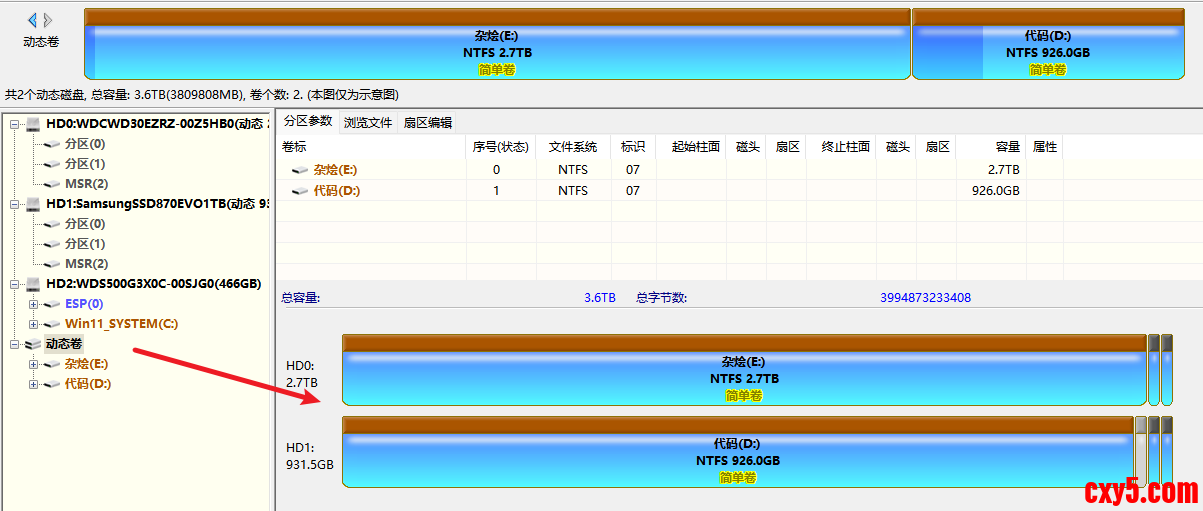

但只要本地存在动态磁盘卷、跨区卷、条带卷或镜像卷，如下图：

就可能在 IOCTL_STORAGE_GET_DEVICE_NUMBER 这里失败，并返回 ERROR_INVALID_FUNCTION(1)。
二、根因分析

IOCTL_STORAGE_GET_DEVICE_NUMBER 更适合“一个卷能明确映射到一个底层设备号”的场景。
而动态卷、跨区卷这类卷，本质上已经不是简单的“一个卷对应一个物理盘分区”模型。它们可能：

• 一个卷对应多个磁盘 extent

• 一个卷跨越多个物理磁盘

• 卷设备背后由卷管理器做了抽象


这时再去对卷句柄直接调用 IOCTL_STORAGE_GET_DEVICE_NUMBER，驱动栈可能根本不支持，于是直接返回 ERROR_INVALID_FUNCTION。
也就是说，不是调用方式写错了，而是调用的接口选错了。即：当前调用的 IOCTL 并不适用于这类卷
1. 原接口的局限
这个 IOCTL 返回的是 STORAGE_DEVICE_NUMBER，核心是：

• DeviceType

• DeviceNumber

• PartitionNumber


它适合基础磁盘、普通分区、单一设备映射场景。
2. 特殊卷真正需要的能力
对于动态卷、跨区卷，正确的问题不是“这个卷对应哪个磁盘号”，而是“这个卷分布在哪些物理磁盘 extent 上”。
因此正确接口应改为：

• IOCTL_VOLUME_GET_VOLUME_DISK_EXTENTS


这个 IOCTL 返回：

• VOLUME_DISK_EXTENTS

• 内部包含多个 DISK_EXTENT


可以获取该卷分布在哪些磁盘上，以及每段 extent 的磁盘号、偏移和长度。
三、解决方案

这类问题有三种解决方向
方案一：不支持动态/扩展卷
普通卷走 IOCTL_STORAGE_GET_DEVICE_NUMBER查询即可，不兼容动态卷
方案二：兼容动态卷，返回扩展卷真实结构
当出现 ERROR_INVALID_FUNCTION(1) 时，自动改走 IOCTL_VOLUME_GET_VOLUME_DISK_EXTENTS
返回的是一卷多盘的结果
方案三：按返回结果做兼容

• 没有拿到 extent：跳过该卷

• 只映射到一个磁盘：继续按原模型处理

• 映射到多个磁盘：说明是跨盘卷，当前 LocalDisk / DiskVolumePath 仍是一卷一盘模型，不强行归属，直接跳过，避免语义错误


我们先看看Powershell是如何处理的：

Powershell，Volume列表返回了真实列表，但磁盘列表只返回了一个盘符C所在磁盘

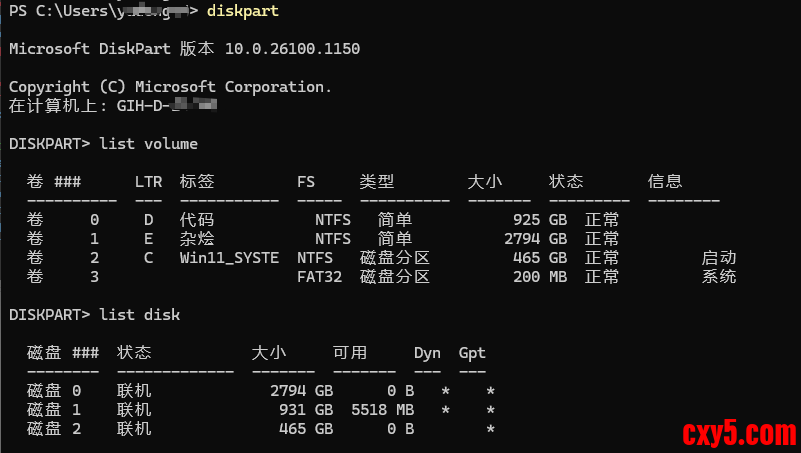

再看看diskpart：

diskpart返回数据更合理
所以我也决定采用方案三的兼容方法，返兼容数据

• 普通基础磁盘卷：继续正常识别

• 动态卷但只落在单磁盘上的场景：可以通过 VOLUME_DISK_EXTENTS 正常识别

• 跨区卷/多磁盘卷：不再导致 GetDisks() 整体失败

• 卷枚举逻辑不会因为“跳过卷”而卡死


也就是说，原来是一个特殊卷拖垮全部磁盘查询，现在变成了特殊卷按能力降级处理，普通磁盘查询保持可用。
三块磁盘查询结果：

1. Number: 0
2. DeviceName:  WDC WD30EZRZ-00Z5HB0
3. SerialNumber: WD-WCC4N3TUDSUY
4. IsOnline: True
5. ReadOnly: False
6. BusType: Sata
7. IsInitialized: True
8. PartitionStyle: GPT
9. PartitionCount: 3
10. MountPaths: E:\
11. FileSystemType: NTFS
12. Tag: 杂烩
13. DiskSize: 2861588 M
14. DiskAllocateSize: 0 M
15. DiskUsedSize: 38354 M
16. ------------------------------------------------------------
17. Number: 1
18. DeviceName:  Samsung SSD 870 EVO 1TB
19. SerialNumber: S627NF0R903848J
20. IsOnline: True
21. ReadOnly: False
22. BusType: Sata
23. IsInitialized: True
24. PartitionStyle: GPT
25. PartitionCount: 3
26. MountPaths: D:\
27. FileSystemType: NTFS
28. Tag: 代码
29. DiskSize: 953869 M
30. DiskAllocateSize: 0 M
31. DiskUsedSize: 248179 M
32. ------------------------------------------------------------
33. Number: 2
34. DeviceName:  WDS500G3X0C-00SJG0
35. SerialNumber: E823_8FA6_BF53_0001_001B_448B_46D9_46A7.
36. IsOnline: True
37. ReadOnly: False
38. BusType: Nvme
39. IsInitialized: True
40. PartitionStyle: GPT
41. PartitionCount: 2
42. MountPaths: C:\
43. FileSystemType: NTFS
44. Tag: Win11_SYSTEM
45. DiskSize: 476940 M
46. DiskAllocateSize: 476739 M
47. DiskUsedSize: 334920 M
48. ------------------------------------------------------------

复制代码

为什么没有直接做成完整支持动态卷？
因为大部分场景都建立在“一卷对应一盘”的前提上。
但动态卷、跨区卷天然可能是一卷多盘。如果硬塞进当前模型，会引出卷标归属、挂载路径展示、容量统计重复、修改挂载点和扩容能力边界等一系列问题。上层业务处理会变的更复杂
四、结论

这次问题的本质，不是代码写错，而是对卷类型的抽象过于理想化。
原来的逻辑默认一个卷一定能映射到一个磁盘号，但动态卷、跨区卷打破了这个前提。
最终结论是：

• 普通卷：IOCTL_STORAGE_GET_DEVICE_NUMBER

• 特殊卷：IOCTL_VOLUME_GET_VOLUME_DISK_EXTENTS


并且在现有单盘模型下，应对多磁盘卷做降级跳过，不要让特殊卷拖垮整体查询流程。
这次修复虽然不大，但本质上是把“错误的单一映射假设”改成了“按卷类型分流处理”，稳定性会好很多
