Redmi AX6 TTL 救砖记录

仅做一次记录,可能会有不理解和错误的地方
背景

刷过不死Uboot + ImmortalWrt, 想刷回原厂固件,试图刷原厂分区因操作分区表不当成普砖.

砖度判断:引用恩山
一台刷砖的AX6，先判定是普通砖还是深度砖，普通砖TTL可救，深度砖编程器才能救：
1、普通砖：上电SYS黄灯常亮，过会儿双黄灯闪一下又开始SYS黄灯常亮，然后重复。
——这种UBOOT未损坏（一般是sysupgrade、ubiformat指令或web里写入固件失败导致）。
2、深度砖：接上电源，双黄灯闪一下，过几秒双黄灯又闪一下，然后重复。
——这种UBOOT已损坏（一般刷入新分区表文件后漏拔电重启步骤），请走售后或拆ROM芯片上编程器。

试图小米路由器修复工具救砖,但是不识别,无反应
在后续的串口信息发现分区表变成这样:

1. IPQ807x#   mtdparts
2. device nand0 <nand0>, # parts = 1
3. #: name                size            offset          mask_flags
4. 0: fs                  0x023c0000      0x02dc0000      0
6. active partition: nand0,0 - (fs) 0x023c0000 @ 0x02dc0000
8. defaults:
9. mtdids  : none
10. mtdparts: none

复制代码

经判断这次是普通砖,使用TTL救砖.
大致思路

重刷分区表和openwrt固件再用小米路由器修复工具刷回原厂固件
准备工作

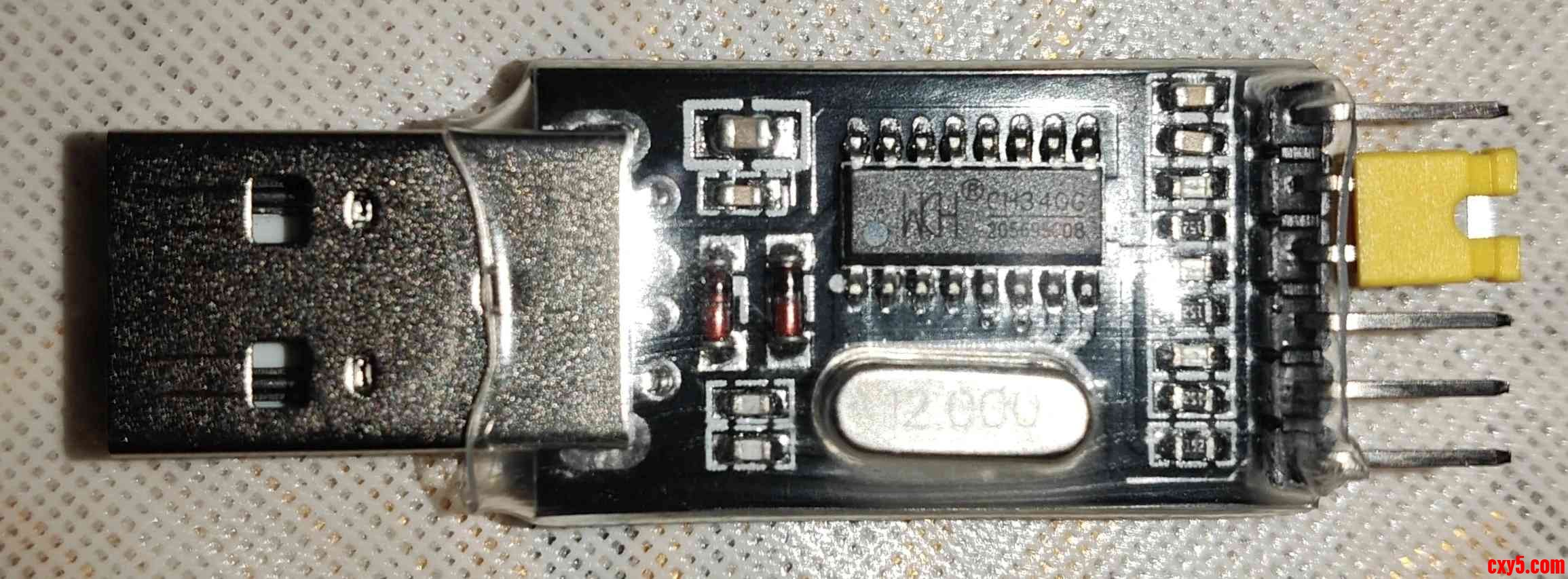

• USB转TTL工具 + 杜邦线 这里使用CH340G (记得装驱动)


• Putty 进行串口通信

• tftpd64 用于搭建本地 TFTP 服务器，传输文件

• ImmortalWrt原厂分区固件 这里使用immortalwrt-qualcommax-ipq807x-redmi_ax6-stock-squashfs-factory.ubi

• 原厂分区表文件mibib.bin

• 小米路由器修复工具


将分区表文件mibib.bin和固件immortalwrt-qualcommax-ipq807x-redmi_ax6-stock-squashfs-factory.ubi放入tftpd64目录
immortalwrt-qualcommax-ipq807x-redmi_ax6-stock-squashfs-factory.ubi在本文中被改名成test.bin
章节1 拆机找TTL触点 连线进行Putty串口通信

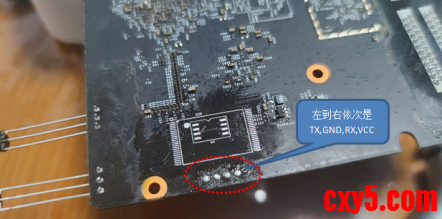

大概在这个位置:

可以焊个4pin针方便连接

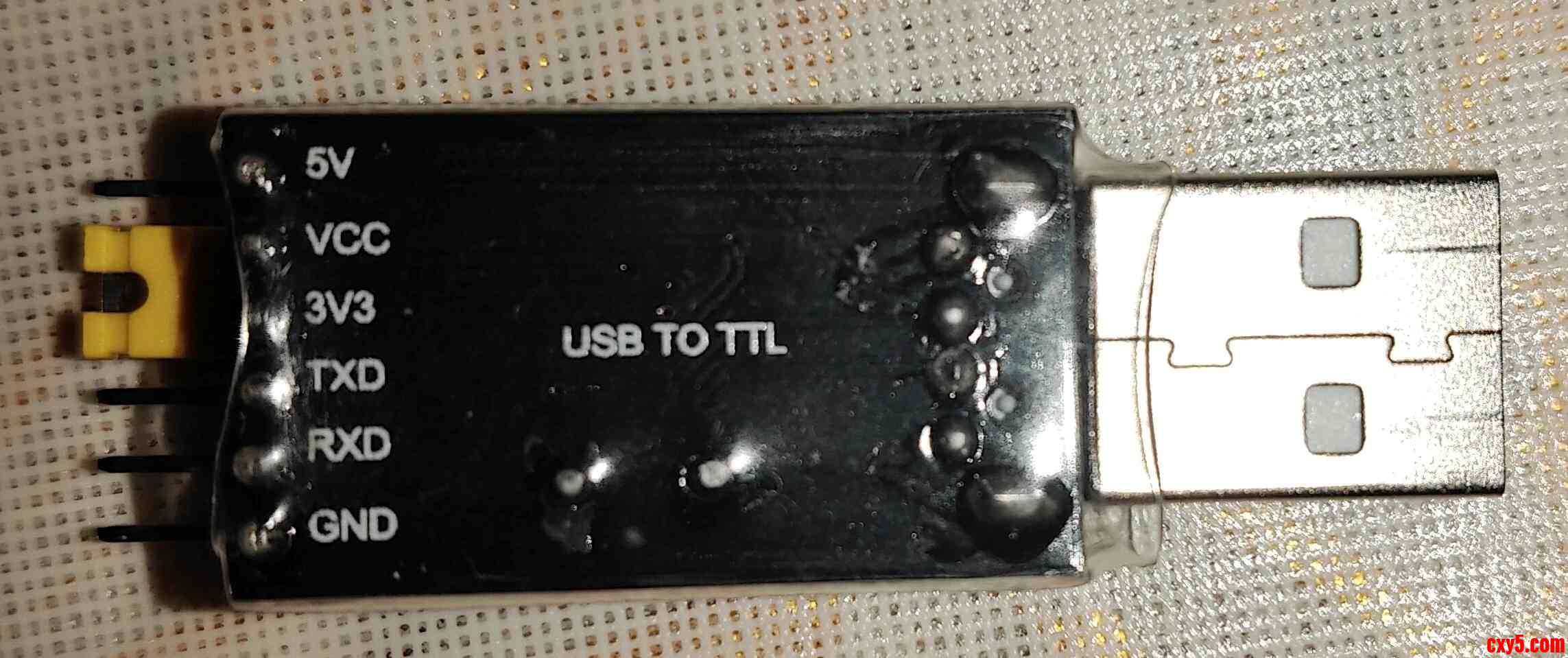

*CH340G跳线帽需短接在 3.3V 模式 *

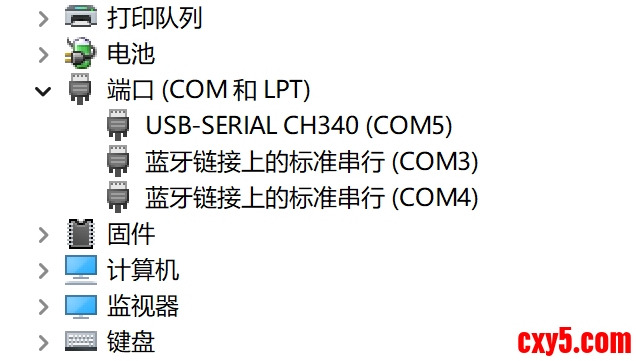

PC插上CH340G 在设备管理器查看它的端口号

在putty设置:
Connection type: Serial
Serial line: COM5
