Flink源码阅读：JobManager的HA机制

JobManager 在 Flink 集群中发挥着重要的作用，包括任务调度和资源管理等工作。如果 JobManager 宕机，那么整个集群的任务都将失败。为了解决 JobManager 的单点问题，Flink 也设计了 HA 机制来保障整个集群的稳定性。
基本概念

在 JobManager 启动时，调用 HighAvailabilityServicesUtils.createHighAvailabilityServices 来创建 HA 服务，HA 依赖的服务都被封装在 HighAvailabilityServices 中。当前 Flink 内部支持两种高可用模式，分别是 ZooKeeper 和 KUBERNETES。

1. case ZOOKEEPER:
2.     return createZooKeeperHaServices(configuration, executor, fatalErrorHandler);
3. case KUBERNETES:
4.     return createCustomHAServices(
5.             "org.apache.flink.kubernetes.highavailability.KubernetesHaServicesFactory",
6.             configuration,
7.             executor);

复制代码

HighAvailabilityServices 中提供的关键组件包括：

• LeaderRetrievalService：服务发现，用于获取当前 leader 的地址。目前用到服务发现的组件有 ResourceManager、Dispatcher、JobManager、ClusterRestEndpoint。

• LeaderElection：选举服务，从多个候选者中选出一个作为 leader。用到选举服务的同样是 ResourceManager、Dispatcher、JobManager、ClusterRestEndpoint 这四个。

• CheckpointRecoveryFactory：Checkpoint 恢复组件的工厂类，提供了创建 CompletedCheckpointStore 和 CheckpointIDCounter 的方法。CompletedCheckpointStore 是用于存储已完成的 checkpoint 的元信息，CheckpointIDCounter 是用于生成 checkpoint ID。

• ExecutionPlanStore：用于存储执行计划。

• JobResultStore：用于存储作业结果，这里有两种状态，一种是 dirty，表示作业没有被完全清理，另一种是 clean，表示作业清理工作已经执行完成了。

• BlobStore：存储作业运行期间的一些二进制文件。


选举服务

Flink 的选举是依靠 LeaderElection 和 LeaderContender 配合完成的。LeaderElection 是 LeaderElectionService 的代理接口，提供了注册候选者、确认 leader 和 判断候选者是否是 leader 三个接口。LeaderContender 则是用来表示候选者对象。当一个 LeaderContender 当选 leader 后，LeaderElectionService 会为其生成一个 leaderSessionId，LeaderContender 会调用 confirmLeadershipAsync 发布自己的地址。选举服务的具体实现在 LeaderElectionDriver 接口中。
服务发现

服务发现的作用是获取各组件的 leader 地址。服务发现依赖 LeaderRetrievalService 和 LeaderRetrievalListener。LeaderRetrievalService 可以启动一个监听，当有新的 leader 当选时，会调用 LeaderRetrievalListener 的 notifyLeaderAddress 方法。
信息保存

当 leader 发生切换时，新的 leader 需要获取到旧 leader 存储的信息，这就需要旧 leader 把这些信息存在一个公共的存储上。它可以是 ZooKeeper 或 Kubernetes 的存储，也可以是分布式文件系统的存储。
基于 ZooKeeper 的 HA

选举服务

前面我们提到了选举服务主要依赖 LeaderElection 和 LeaderContender 配合完成。我们就以 JobManager 为例，看一下机遇 ZooKeeper 的选举流程的具体实现。

图中 JobMasterServiceLeadershipRunner 是 LeaderContender 的实现类。在启动服务时，会向 LeaderElection 注册自己的信息，实际执行者是 DefaultLeaderElectionService。它先创建了 LeaderElectionDriver，然后将 LeaderContender 保存在 leaderContenderRegistry 中。选举的核心逻辑封装在 LeaderElectionDriver 中。
在创建 LeaderElectionDriver 时，会创建 LeaderLatch 对象和 TreeCache 对象， LeaderLatch 封装了与 ZooKeeper 关联的回调，会接收一个 LeaderElectionDriver 作为监听。TreeCache 主要用于监听 ZooKeeper 中 leader 节点的变更。

1. public ZooKeeperLeaderElectionDriver(
2.         CuratorFramework curatorFramework, LeaderElectionDriver.Listener leaderElectionListener)
3.         throws Exception {
4.     ...
5.     this.leaderLatch = new LeaderLatch(curatorFramework, ZooKeeperUtils.getLeaderLatchPath());
6.     this.treeCache =
7.             ZooKeeperUtils.createTreeCache(
8.                     curatorFramework,
9.                     "/",
10.                     new ZooKeeperLeaderElectionDriver.ConnectionInfoNodeSelector());
12.     treeCache
13.             .getListenable()
14.             .addListener(
15.                     (client, event) -> {
16.                         switch (event.getType()) {
17.                             case NODE_ADDED:
18.                             case NODE_UPDATED:
19.                                 Preconditions.checkNotNull(
20.                                         event.getData(),
21.                                         "The ZooKeeper event data must not be null.");
22.                                 handleChangedLeaderInformation(event.getData());
23.                                 break;
24.                             case NODE_REMOVED:
25.                                 Preconditions.checkNotNull(
26.                                         event.getData(),
27.                                         "The ZooKeeper event data must not be null.");
28.                                 handleRemovedLeaderInformation(event.getData().getPath());
29.                                 break;
30.                         }
31.                     });
33.     leaderLatch.addListener(this);
34.     ...
35.     leaderLatch.start();
36.     treeCache.start();
37. }

复制代码

我们进入到 LeaderLatch 的 start 方法。它的内部是在 ZooKeeper 上创建 latch-xxx 节点。xxx 是当前 LeaderLatch 的 ID，它由 ZooKeeper 生成，ID 最小的当选 Leader。

1. private void checkLeadership(List<String> children) throws Exception {
2.     if (this.debugCheckLeaderShipLatch != null) {
3.         this.debugCheckLeaderShipLatch.await();
4.     }
6.     String localOurPath = (String)this.ourPath.get();
7.     List<String> sortedChildren = LockInternals.getSortedChildren("latch-", sorter, children);
8.     int ourIndex = localOurPath != null ? sortedChildren.indexOf(ZKPaths.getNodeFromPath(localOurPath)) : -1;
9.     this.log.debug("checkLeadership with id: {}, ourPath: {}, children: {}", new Object[]{this.id, localOurPath, sortedChildren});
10.     if (ourIndex < 0) {
11.         this.log.error("Can't find our node. Resetting. Index: " + ourIndex);
12.         this.reset();
13.     } else if (ourIndex == 0) {
14.         this.lastPathIsLeader.set(localOurPath);
15.         this.setLeadership(true);
16.     } else {
17.         this.setLeadership(false);
18.         String watchPath = (String)sortedChildren.get(ourIndex - 1);
19.         Watcher watcher = new Watcher() {
20.             public void process(WatchedEvent event) {
21.                 if (LeaderLatch.this.state.get() == LeaderLatch.State.STARTED && event.getType() == EventType.NodeDeleted) {
22.                     try {
23.                         LeaderLatch.this.getChildren();
24.                     } catch (Exception ex) {
25.                         ThreadUtils.checkInterrupted(ex);
26.                         LeaderLatch.this.log.error("An error occurred checking the leadership.", ex);
27.                     }
28.                 }
30.             }
31.         };
32.         BackgroundCallback callback = new BackgroundCallback() {
33.             public void processResult(CuratorFramework client, CuratorEvent event) throws Exception {
34.                 if (event.getResultCode() == Code.NONODE.intValue()) {
35.                     LeaderLatch.this.getChildren();
36.                 }
38.             }
39.         };
40.         ((ErrorListenerPathable)((BackgroundPathable)this.client.getData().usingWatcher(watcher)).inBackground(callback)).forPath(ZKPaths.makePath(this.latchPath, watchPath));
41.     }
43. }

复制代码

当选 Leader 后，会回调 LeaderElectionDriver 的 isLeader 方法，如果未当选，则继续监听 latch 节点的变更。isLeader 会继续回调 LeaderElection 的 onGrantLeadership 方法，接着调用 LeaderContender 的 grantLeadership。这时会启动 JobMaster 服务，然后调用 LeaderElection 的 confirmLeadershipAsync 来确认当选成功。确认的过程是由 LeaderElectionDriver 来执行的。主要作用是把当前 leader 的信息写回到 ZooKeeper 的 connection_info 节点。

1. public void publishLeaderInformation(String componentId, LeaderInformation leaderInformation) {
2.     Preconditions.checkState(running.get());
4.     if (!leaderLatch.hasLeadership()) {
5.         return;
6.     }
8.     final String connectionInformationPath =
9.             ZooKeeperUtils.generateConnectionInformationPath(componentId);
11.     LOG.debug(
12.             "Write leader information {} for component '{}' to {}.",
13.             leaderInformation,
14.             componentId,
15.             ZooKeeperUtils.generateZookeeperPath(
16.                     curatorFramework.getNamespace(), connectionInformationPath));
18.     try {
19.         ZooKeeperUtils.writeLeaderInformationToZooKeeper(
20.                 leaderInformation,
21.                 curatorFramework,
22.                 leaderLatch::hasLeadership,
23.                 connectionInformationPath);
24.     } catch (Exception e) {
25.         leaderElectionListener.onError(e);
26.     }
27. }

复制代码

服务发现

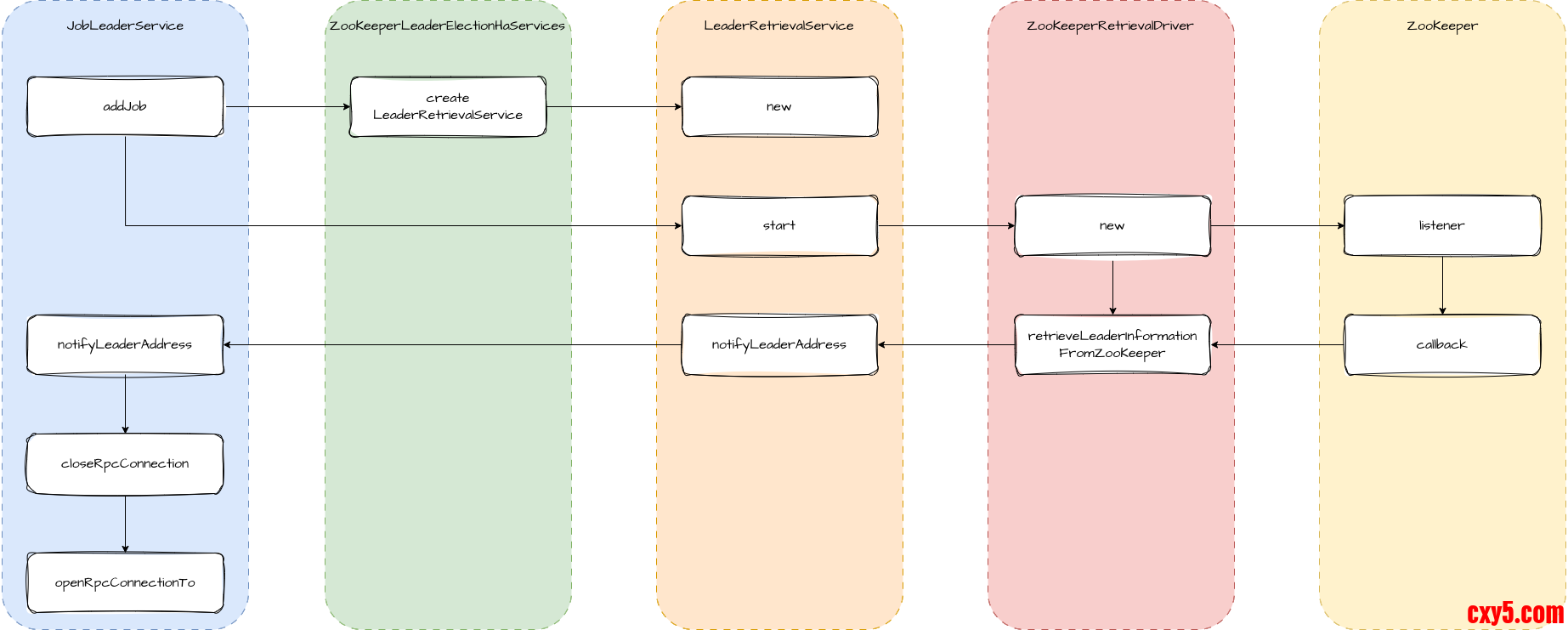

梳理完选举服务的源码后，我们再来看一下服务发现的过程。我们以 TaskManager 获取 JobManager 的 leader 为例。

当我们往 TaskManager 添加任务时，会调用 JobLeaderService 的 addJob 方法。这里会先获取 LeaderRetrieval，然后调用 start 方法注册 LeaderRetrievalListener 监听，并创建 LeaderRetrievalDriver。在 LeaderRetrievalDriver 中主要是向 ZooKeeper 注册 connection_info 节点的变更。
如果发生变更，ZooKeeper 会回调 LeaderRetrievalDriver.retrieveLeaderInformationFromZooKeeper 方法。我们从 ZooKeeper 获取到 leader 的地址和 sessionId 后，就回调 LeaderRetrievalService.notifyLeaderAddress 方法。最终调用到 JobLeaderService 的 notifyLeaderAddress 方法，这个方法中就是断开与旧 leader 的连接，增加与新 leader 的连接。
信息保存

最后我们再来看信息保存相关的源码。在 JobManager 完成一次 Checkpoint 时，会执行 CheckpointCoordinator.completePendingCheckpoint 方法，跟随调用链路可以找到 ZooKeeperStateHandleStore.addAndLock 方法，这里会把状态写入到文件系统中，然后把文件路径保存在 ZooKeeper 中。

1. public RetrievableStateHandle<T> addAndLock(String pathInZooKeeper, T state)
2.         throws PossibleInconsistentStateException, Exception {
3.     checkNotNull(pathInZooKeeper, "Path in ZooKeeper");
4.     checkNotNull(state, "State");
5.     final String path = normalizePath(pathInZooKeeper);
6.     final Optional<Stat> maybeStat = getStat(path);
8.     if (maybeStat.isPresent()) {
9.         if (isNotMarkedForDeletion(maybeStat.get())) {
10.             throw new AlreadyExistException(
11.                     String.format("ZooKeeper node %s already exists.", path));
12.         }
14.         Preconditions.checkState(
15.                 releaseAndTryRemove(path),
16.                 "The state is marked for deletion and, therefore, should be deletable.");
17.     }
19.     final RetrievableStateHandle<T> storeHandle = storage.store(state);
20.     final byte[] serializedStoreHandle = serializeOrDiscard(storeHandle);
21.     try {
22.         writeStoreHandleTransactionally(path, serializedStoreHandle);
23.         return storeHandle;
24.     } catch (KeeperException.NodeExistsException e) {
25.         // Transactions are not idempotent in the curator version we're currently using, so it
26.         // is actually possible that we've re-tried a transaction that has already succeeded.
27.         // We've ensured that the node hasn't been present prior executing the transaction, so
28.         // we can assume that this is a result of the retry mechanism.
29.         return storeHandle;
30.     } catch (Exception e) {
31.         if (indicatesPossiblyInconsistentState(e)) {
32.             throw new PossibleInconsistentStateException(e);
33.         }
34.         // In case of any other failure, discard the state and rethrow the exception.
35.         storeHandle.discardState();
36.         throw e;
37.     }
38. }

复制代码

至此，基于 ZooKeeper 的 HA 逻辑我们就梳理完了。从 1.12 版本开始，Flink 还支持了 Kubernetes 高可用，下面我们再来一下它是如何实现的。
基于 Kubernetes 的 HA

选举服务

通过前面的学习，我们已经了解到，选举的主要逻辑是在 LeaderElectionDriver 中，因此，我们直接来看 KubernetesLeaderElectionDriver 的逻辑即可。创建 KubernetesLeaderElectionDriver 时，创建并启动了 KubernetesLeaderElector。这个类似于 ZooKeeper 逻辑中 LeaderLatch，会跟 Kubernetes 底层的选举逻辑交互，同时注册监听。

1. public KubernetesLeaderElector(
2.         NamespacedKubernetesClient kubernetesClient,
3.         KubernetesLeaderElectionConfiguration leaderConfig,
4.         LeaderCallbackHandler leaderCallbackHandler,
5.         ExecutorService executorService) {
6.     this.kubernetesClient = kubernetesClient;
7.     this.leaderElectionConfig =
8.             new LeaderElectionConfigBuilder()
9.                     .withName(leaderConfig.getConfigMapName())
10.                     .withLeaseDuration(leaderConfig.getLeaseDuration())
11.                     .withLock(
12.                             new ConfigMapLock(
13.                                     new ObjectMetaBuilder()
14.                                             .withNamespace(kubernetesClient.getNamespace())
15.                                             .withName(leaderConfig.getConfigMapName())
16.                                             // Labels will be used to clean up the ha related
17.                                             // ConfigMaps.
18.                                             .withLabels(
19.                                                     KubernetesUtils.getConfigMapLabels(
20.                                                             leaderConfig.getClusterId()))
21.                                             .build(),
22.                                     leaderConfig.getLockIdentity()))
23.                     .withRenewDeadline(leaderConfig.getRenewDeadline())
24.                     .withRetryPeriod(leaderConfig.getRetryPeriod())
25.                     .withReleaseOnCancel(true)
26.                     .withLeaderCallbacks(
27.                             new LeaderCallbacks(
28.                                     leaderCallbackHandler::isLeader,
29.                                     leaderCallbackHandler::notLeader,
30.                                     newLeader ->
31.                                             LOG.info(
32.                                                     "New leader elected {} for {}.",
33.                                                     newLeader,
34.                                                     leaderConfig.getConfigMapName())))
35.                     .build();
36.     this.executorService = executorService;
38.     LOG.info(
39.             "Create KubernetesLeaderElector on lock {}.",
40.             leaderElectionConfig.getLock().describe());
41. }

复制代码

选举成功后，会回调 LeaderElectionListener.onGrantLeadership 方法。后续的调用链路还是会调用到 KubernetesLeaderElectionDriver.publishLeaderInformation 方法。这个方法是把 leader 信息写到 Kubernetes 的 configMap 中。

1. public void publishLeaderInformation(String componentId, LeaderInformation leaderInformation) {
2.     Preconditions.checkState(running.get());
4.     try {
5.         kubeClient
6.                 .checkAndUpdateConfigMap(
7.                         configMapName,
8.                         updateConfigMapWithLeaderInformation(componentId, leaderInformation))
9.                 .get();
10.     } catch (InterruptedException | ExecutionException e) {
11.         leaderElectionListener.onError(e);
12.     }
14.     LOG.debug(
15.             "Successfully wrote leader information {} for leader {} into the config map {}.",
16.             leaderInformation,
17.             componentId,
18.             configMapName);
19. }

复制代码

服务发现

服务发现的逻辑在 KubernetesLeaderRetrievalDriver 类中，在创建时，会将内部类 ConfigMapCallbackHandlerImpl 注册为监听回调类。
当 configMap 有新增或变更后，会回调 LeaderRetrievalService.notifyLeaderAddress 方法。

1. private class ConfigMapCallbackHandlerImpl
2.         implements FlinkKubeClient.WatchCallbackHandler<KubernetesConfigMap> {
4.     @Override
5.     public void onAdded(List<KubernetesConfigMap> configMaps) {
6.         // The ConfigMap is created by KubernetesLeaderElectionDriver with
7.         // empty data. We don't really need to process anything unless the retriever was started
8.         // after the leader election has already succeeded.
9.         final KubernetesConfigMap configMap = getOnlyConfigMap(configMaps, configMapName);
10.         final LeaderInformation leaderInformation = leaderInformationExtractor.apply(configMap);
11.         if (!leaderInformation.isEmpty()) {
12.             leaderRetrievalEventHandler.notifyLeaderAddress(leaderInformation);
13.         }
14.     }
16.     @Override
17.     public void onModified(List<KubernetesConfigMap> configMaps) {
18.         final KubernetesConfigMap configMap = getOnlyConfigMap(configMaps, configMapName);
19.         leaderRetrievalEventHandler.notifyLeaderAddress(
20.                 leaderInformationExtractor.apply(configMap));
21.     }
22.     ...
23. }

复制代码

信息保存

信息保存的逻辑和 ZooKeeper 也非常类似。即先把 state 保存在文件系统，然后把存储路径写到 Kubernetes 写到 configMap 中。具体可以看 KubernetesStateHandleStore.addAndLock 方法。
总结

本文我们一起梳理了 Flink 中 JobManager 的 HA 机制相关源码。目前 Flink 支持 ZooKeeper 和 Kubernetes 两种实现。在梳理过程中，我们以 JobManager 为例，其他几个用到高可用的服务的选举逻辑也是一样的。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
