【节点】[Adjustment-ReplaceColor节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

ReplaceColor节点是Unity ShaderGraph中Artistic类别下的重要颜色调整工具，能够将输入颜色中的指定颜色值替换为目标颜色，并通过参数控制实现平滑的过渡效果。该节点在游戏开发、影视制作和UI设计等领域应用广泛，为开发者提供了强大的颜色处理能力。
节点的核心功能基于输入颜色与源颜色之间的距离计算，在特定范围内实现颜色替换。与简单的颜色替换不同，该节点引入了Range和Fuzziness两个关键参数，使颜色替换不再是生硬的切换，而是能够创建自然的渐变过渡。
在实际应用中，ReplaceColor节点常用于以下场景：

• 替换材质中的特定颜色元素

• 实现色键效果（绿幕抠像）

• 动态调整游戏元素的颜色主题

• 创建特殊视觉效果和风格化渲染


该节点属于ShaderGraph的Artistic类别，在默认颜色模式下会显示对应的类别颜色标识，便于开发者快速识别节点类型。

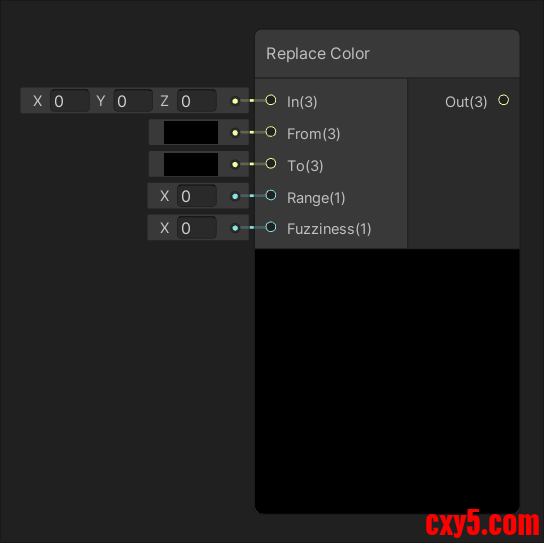

端口与参数详解

ReplaceColor节点包含六个主要端口，每个端口都具有特定的功能和作用。
输入端口配置

In端口

• 类型：Vector 3

• 绑定：无

• 描述：作为颜色替换操作的输入源，可连接纹理采样节点、颜色节点或其他颜色计算节点的输出。该端口接收RGB颜色值，通常来自材质的基础纹理或计算得到的颜色结果。


From端口

• 类型：Vector 3

• 绑定：Color

• 描述：定义需要被替换的目标颜色值。该端口通常连接到颜色属性或固定的颜色值，用于指定在输入颜色中寻找的特定颜色。


To端口

• 类型：Vector 3

• 绑定：Color

• 描述：定义替换后的目标颜色值。当输入颜色与From颜色匹配时，将使用此颜色值进行替换。


Range端口

• 类型：Float

• 绑定：无

• 描述：控制颜色匹配的容差范围。该参数决定了在From颜色周围多大的颜色范围内进行替换操作，数值越大，替换的颜色范围越广。


Fuzziness端口

• 类型：Float

• 绑定：无

• 描述：软化选择范围周围的边缘，实现平滑过渡效果。通过调整此参数可以避免替换边缘出现锯齿现象，创建自然的颜色渐变。


输出端口配置

Out端口

• 类型：Vector 3

• 绑定：无

• 描述：输出经过颜色替换处理后的最终结果。该端口可连接到主节点的颜色输入或其他后续处理节点。


核心算法解析

ReplaceColor节点的内部实现基于颜色距离计算和线性插值算法。深入理解其核心算法对于有效使用该节点至关重要。
颜色距离计算

节点首先计算输入颜色(In)与源颜色(From)之间的欧几里得距离：
float Distance = distance(From, In);
该距离值决定了当前像素颜色与目标替换颜色的相似程度。距离越小，说明颜色越接近，替换效果越明显。
插值因子计算

获得颜色距离后，节点通过以下公式计算插值因子：
float factor = saturate((Distance - Range) / max(Fuzziness, 1e-5));
此计算确保在Range范围内的颜色会被完全替换，而在Range到Range+Fuzziness范围内的颜色会产生平滑过渡。
最终输出计算

通过lerp函数在目标颜色(To)和输入颜色(In)之间进行插值：
Out = lerp(To, In, factor);
当factor为0时，输出完全使用To颜色；当factor为1时，输出保持原始In颜色；在0到1之间时，输出为两种颜色的混合结果。
参数调节技巧

Range参数调节

Range参数决定颜色替换的敏感度范围：

• 小数值（0-0.1）：仅替换与From颜色几乎完全相同的像素，适用于精确颜色匹配

• 中等数值（0.1-0.3）：替换相似颜色范围，适用于大多数常规应用

• 大数值（0.3以上）：替换广泛的颜色范围，可能影响非目标区域


Fuzziness参数调节

Fuzziness参数控制替换边缘的柔和度：

• 低模糊度（0-0.05）：产生硬边缘，适合需要清晰边界的效果

• 中等模糊度（0.05-0.2）：创建自然过渡，避免锯齿现象

• 高模糊度（0.2以上）：产生非常柔和的边缘，适合创建羽化效果


参数组合策略

在实际应用中，Range和Fuzziness的组合使用可产生不同的视觉效果：

• 精确替换：小Range + 低Fuzziness

• 平滑过渡：中等Range + 中等Fuzziness

• 区域影响：大Range + 高Fuzziness


实际应用案例

游戏元素颜色动态替换

在游戏开发中，ReplaceColor节点常用于动态改变游戏元素的颜色主题。例如，可根据游戏状态改变角色的服装颜色或环境的色调。
实现步骤：

• 将角色纹理连接到In端口

• 设置需要替换的原始颜色到From端口

• 通过脚本控制To端口的颜色值

• 调整Range和Fuzziness以获得理想的替换效果


绿幕抠像效果

ReplaceColor节点可实现类似绿幕抠像的效果，将特定的背景颜色替换为透明或其他背景。
关键技术点：

• 精确设置绿幕颜色到From端口

• 使用较小的Range值确保只影响背景区域

• 通过Fuzziness控制边缘的平滑度


UI元素主题切换

在UI设计中，可使用ReplaceColor节点实现动态主题切换。通过替换UI元素中的特定颜色，可快速实现白天/黑夜模式或不同色彩主题的切换。
性能优化建议

在ShaderGraph的Heatmap颜色模式下，可直观查看节点的性能成本。ReplaceColor节点通常具有中等性能开销，主要取决于颜色距离计算的复杂度。
优化策略

• 预处理纹理：尽可能在纹理制作阶段优化颜色分布，减少需要处理的颜色范围

• 合理使用参数：避免使用过大的Range值，这会增加计算量

• 考虑平台差异：在移动平台上应更加谨慎地使用复杂的颜色替换效果


性能监控

通过以下方法监控节点性能：

• 切换到Heatmap颜色模式查看节点相对性能成本

• 在目标平台上实际测试着色器性能

• 使用Unity的性能分析工具进行详细分析


常见问题解决方案

颜色替换不精确

当颜色替换效果不理想时，可能的原因和解决方案包括：

• 颜色空间问题：确保所有颜色值在相同的颜色空间中处理

• 光照影响：考虑场景光照对颜色感知的影响，可能需要结合其他颜色调整节点

• 参数设置不当：重新调整Range和Fuzziness参数


边缘锯齿问题

解决替换边缘的锯齿现象：

• 适当增加Fuzziness参数值

• 结合抗锯齿技术

• 使用更高分辨率的纹理


性能问题处理

当颜色替换操作导致性能下降时：

• 减少同时使用的ReplaceColor节点数量

• 优化Range参数，使用尽可能小的有效范围

• 考虑使用LOD技术，在远距离使用简化的着色器版本


与其他节点配合使用

ReplaceColor节点可与其他ShaderGraph节点组合使用，创建更复杂的效果。
与Blend节点配合

将ReplaceColor节点与Blend节点结合，可实现多层颜色的混合和替换效果。这种组合特别适用于创建复杂的材质效果和动态纹理变化。
与Mask节点组合

结合Color Mask节点使用，可更精确地控制颜色替换的区域和范围。通过遮罩技术，可限制ReplaceColor节点只在特定区域生效。
在调整节点中的位置

在Artistic类别中，ReplaceColor节点与其他调整节点如Hue、Saturation、Contrast等共同构成了完整的颜色调整工具集。理解各节点的特性和适用场景，有助于构建更高效的着色器图形。
高级应用技巧

动态参数控制

通过脚本动态控制ReplaceColor节点的参数，可实现实时的颜色变化效果。这种技术在交互式应用和游戏中特别有用。
实现方法：

• 在ShaderGraph中创建对应的材质属性

• 通过C#脚本修改材质属性值

• 实现基于游戏逻辑的颜色动态变化


多级颜色替换

通过串联多个ReplaceColor节点，可实现复杂的多级颜色替换效果。这种方法适用于需要同时替换多种颜色的场景。
注意事项：

• 节点顺序影响最终结果

• 注意性能开销的累积

• 考虑颜色之间的相互影响


总结与最佳实践

ReplaceColor节点是ShaderGraph中功能强大的颜色处理工具，通过合理使用其参数和组合其他节点，可创建各种视觉效果。
使用建议

• 从简单开始：先使用基本设置，逐步调整参数

• 测试不同光照条件：确保在各种光照环境下效果一致

• 考虑目标平台：根据运行平台调整效果复杂度和性能要求
