数据采集传输卡：430-基于RFSOC的8路5G ADC和8路10G的DAC PCIe卡

基于RFSOC的8路5G ADC和8路10G的DAC PCIe卡

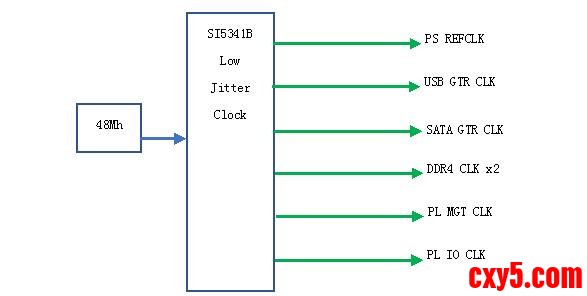

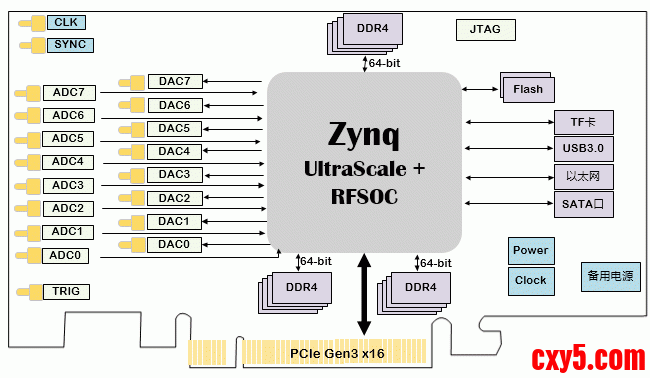

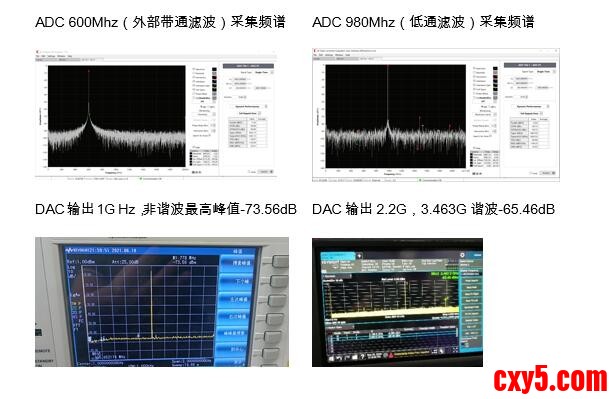

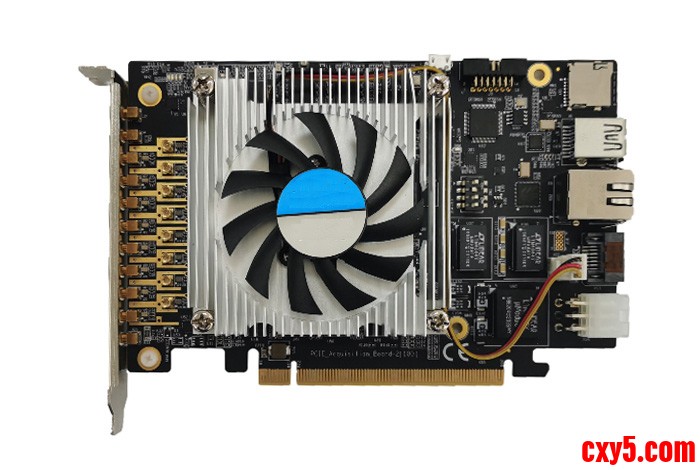

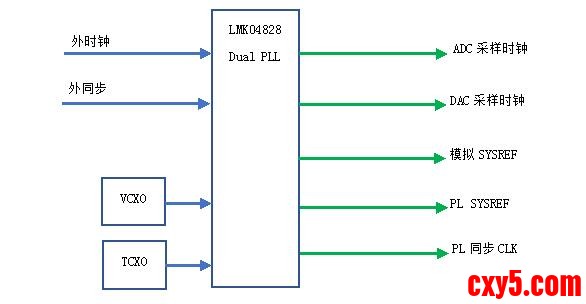

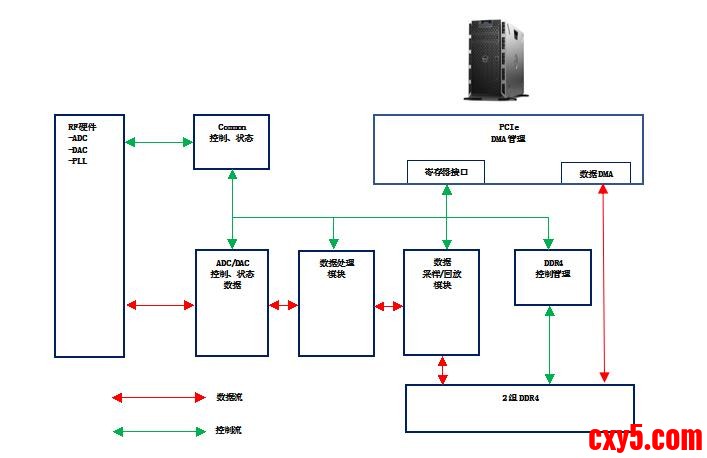

一、板卡概述     板卡使用Xilinx的第三代RFSOC系列，单颗芯片包含8路ADC和DAC，64-bit Cortex A53系列4核CPU，Cortex-R5F实时处理核，以及大容量FPGA。     对主机接口采用PCIe Gen3x16，配合PCIe DMA传输，支持高速数据采集和传输。           二、板卡特性： 基于Zynq RFSoC系列FPGA，支持8路最高5G ADC和8路最高10G的DAC PL 2组64bit 2400M DDR4，支持PL部分高速存储和处理。 单组4GB字节容量，PL部分8GB字节容量。 标准PCIe全高半长板型（167 x 111 mm ），适配常见主机、服务器 PCIe Gen3 x16，高速数据通讯，附带DMA传输例程 可快速修改版型，支持客户定制开发 PS部分1组64bit位宽DDR4，单组4GB字节 可配置的Dual QSPI 加载 支持MicroSD卡加载 1000Base-T以太网（RJ45）端口（CPU端） USB接口支持 支持外部时钟输入  三、FPGA设计框图：           PL部分，主要分为： PCIe DMA部分，PCIe分为寄存器通道和数据DMA通道，寄存器用于板卡控制和状态监控，数据DMA用于读取ADC采集的数据。 DDR4控制管理，包括ADC的数据写入DDR4，以及上位机从DDR4中读取数据。 RF硬件控制，用于控制板卡上PLL，ADC和DAC控制。 数据处理模块，即用户的数据处理部分。可根据客户的要求定制开发。       板卡时钟灵活，支持多种应用配置，模拟部分的时钟，采用LMK04828，双PLL锁相环。     如果采用板内时钟，用TCXO和VCXO双锁相环，提供稳定可靠的模拟时钟。同时也输出一路给FPGA进行数字处理。     该方案也支持使用外部独立输入时钟，通过LMK04828扇出后输出给ADC和DAC。                 数字部分，使用高集成度的SI5341B，单路芯片输出PS和PL所需的各路时钟。            四、部分测试结果：
